Слепили из того, что было
Голос, видео, Интернет

Наша компания закончила очередной проект, который объединил в себе сервисы телефонии, видео и Интернет.

Проект закрытого типа. Проект реализован для компании с децентрализованными площадками.

Стояла задача объединения в единую инфраструктуру разнесенных площадок, организации на этих площадках телефонной связи, видео конференций (видео безопасности) и доступ в сеть Интернет. Заказчик поставил задачу использовать в реализации проекта оборудование, имеющееся у Заказчика,для снижения общих затрат на проект.

Проект было решено разделить на три этапа:

1. организация непосредственно самой беспроводной инфраструктуры между удаленными объектами.

2. установка коммуникационного оборудование CISCOдля организации телефонной связи с выходом в телефонную сеть общего пользования.

3. монтирование камер видеонаблюдения.

Итак, перед строительством все объекты заказчика были обследованы, составлена проектная документация на каждый объект. Перед началом строительства нашей измерительной лабораторией изучена электромагнитная обстановка на каждом отдельно взятом объекте.

Изучив ЭМС в округ, нами были сделаны заявки в Укрчастотнадзор именно на те участки радиочастотного диапазона, которые были не так перегружены и поражены. Так как заказчик относился к разряду технологического пользователя, разрешительные документы оформлялись на него, без получения лицензии на использование РЧР Украины.

Практически любой проект имеет свои тайные стороны, которые мы не будем раскрывать.

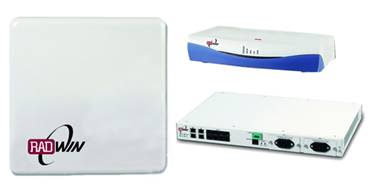

Начнем с того, что магистральные радиоканалы были организованны на оборудовании WINLink-1000

Оборудование WinLink-1000 предназначено для построения магистральных каналов точка–точка (PtP) операторского класса c поддержкой передачи данных Ethernet и цифровых телефонных каналов E1. Устройство работает в полосах частот 2.4 ГГц, 5.250-5350 ГГц.

Имеются также версии WL-1000 для других диапазонов частот 5.4 и 5.8 ГГц , а также 2.3, 2.5, 3.5 ГГц. В устройстве WL-1000 реализуется современная модуляция OFDM (QPSK, QAM16, QAM64) c возможностью работать на коротких расстояниях вне прямой видимости, TDD протокол поддержки дуплекса, каналы шириной 5, 10,20МГц. Устройство WL-1000 имеет outdoor исполнение и оснащается интегрированной или имеет разъем N-type для подключения внешней антенны. Питание внешнего блока подается через CAT 5, PoE, 48V . Максимальная длина кабеля PoE составляет 100 м. Внешний блок имеет защищенное исполнение IP67 и может эксплуатироваться при –35+60 С. Размеры внешнего блока (без интегрированной антенный) составляют 25x14x4 см , вес 1 кг.

Менее удаленные объекты были объединены между собой с использованием оборудования РАПИРА.

На одной из точек общего доступа было установлено оборудование компании ИМК под операционной системой МИКРОТИК (www.mikrotikua.net), с использованием сертифицированного радиомодуля.

Как и во всех наших проектах, были использованы антенны, успевшие себя хорошо зарекомендовать. Это антенны компании AndrewMAGGrid 26T-2400. С использованием данных антенн строятся основные магистральные каналы.

Напомним, что антенна обеспечивает заявленное усиление, имеет узкополосную диаграмму направленности H/V10/7,5, что позволяет максимально вырезать источники помех.

Помимо этих антенн в проекте использованы антенны украинского производства. Антенны производятся в городе Николаев. На наш взгляд, в Украине это одни из самых лучших антенн, которые соответствуют заявленным ТТХ параметрам и имеют срок службы более 1 года. Эти данные подтверждены замерами специалистами из нашей измерительной лаборатории и опытом эксплуатации.

Закончив с первой частью проекта, оттестировав пролеты, проверив покрытие зоны общего доступа, специалисты компании ИМК приступили к реализации второй части проекта.

Хотим сразу отметить, что заказчиком в свое время было закуплено оборудование CISCO, которое он и попросил задействовать в проекте.

В центральном офисе была установлено оборудование CISCO1750.

Модульный маршрутизатор доступа Cisco 1750 дает рентабельное решения для поддержки обширного массива приложений, предназначенного для небольших удаленных офисов, малого и среднего бизнеса и включающего:

Защищенный доступ в интернет, интранет, экстранет, который достигается благодаря защитному экрану;

Мультисервисная интеграция голос/факс/данные;

Доступ к VPN - виртуальным частным сетям;

Широкополосные сервисы, включая xDSL - цифровую абонентскую линию и кабель.

Для быстрой адаптации к растущим требованиям времени, модульная архитектура Cisco 1750 дает возможность пользователям без лишних капиталовложений модернизировать или добавлять интерфейс для глобальных сетей и голосовой интерфейс. Интегрированные сетевые сервисы и функции, включая дополнительный защитный экран, CSU/DSU и функции для VPN, уменьшают трудности в разворачивании и управлении решениями для удаленных офисов.

Маршрутизатор Cisco 1750 благодаря своей RISC архитектуре и функциям, поддерживающим новые технологии и приложения, включая интеграцию голос/факс/данные, предлагает защиту инвестиций, когда пользователю необходимо развернуть эти функции.

В CISCO 1750 было установлены модули с FXO портами и подключены к аналоговым абонентским линиям на телефонной станции общего пользования.

В удаленных подразделениях было установлено оборудование CISCO 827 с портами FXS 4 порта, соответственно с возможностью подключения телефонных аппаратов.

ADSL роутер бизнес-класса из серии Cisco 820 расчитан на подключение дистанционного сотрудника или небольшого офиса к провайдеру услуг Internet по асимметричной цифровой абонентской линии строки (ADSL) для доступа к Internet или корпоративной локальной сети. Cisco 827-4V обеспечивает ADSL по линиям обычной телефонной сети с поддержкой VoIP.

Cisco ADSL маршрутизатор 827-4V идеален для офисов в которых до 20 пользователей поддерживает IPSec VPN и качественную передачу голоса.

Помимо этого, на магистральных каналах связи, благодаря использованию оборудования WINLink-1000, остались неиспользуемые порты стандарта Е1.

Планируется, скорее всего, установка на этот порт оборудования, случайно завалявшегося на складе CISCO 2600. Но это только проект.

Пользователям, которым не требовался телефонный выход в сеть общего пользования, были установлены конверторы от компании SIPURA. Таким образом, была создана замкнутая IP-телефонная сеть.
