Сдан в работу очередной на наш взгляд интересный проект.

Проект выполнялся для силового ведомства. Задача проекта это организация сбора аналоговой и цифровой информации в единую ведомственную беспроводную сеть. Территориально разнесенных объектов, без наличия прямой видимости. А также подвижных объектов. Скорость не должна быть меньше 64 кбит/с.

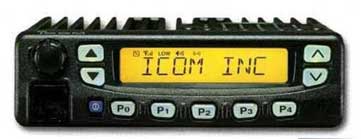

За основу каналообразующего оборудования взято оборудование фирмы ICOM. Радиостанции этой компании хорошо, зарекомендовали себя и используются нашей компанией вот уже на протяжении нескольких лет при построении аналоговых систем связи.

Станции были доработаны на более широкую полосу пропускания, штатно они могут работать только до 9600кбит/с.

• Разработаны и собраны в Японии
• Прочная конструкция. Литой алюминиевый каркас и передняя панель из ударопрочного пластика выдерживают даже сильные удары
• Возможность поворота передней панели обеспечивает возможность гибкого изменения направления излучения звука (вверх/вниз) примонтаже станции в автомобиле или на столе
• Компактные размеры
• Подсвечиваемые кнопки (5 программируемых кнопок Р0-Р4) и дисплей с 10-ю сегментами
• Стабильная работа при выходной мощности до 45 Вт. Цельный алюминиевый корпус, служащий радиатором, не позволяет станции перегреваться даже при длительных периодах передачи
• Программно определяемые кнопки. Девять кнопок позволяют легко управлять радиостанцией, причем функциональное назначение каждой из них может быть определено при программировании
• Совместима с транковыми системами SmarTrunk II™ и LTR®
• Развитые возможности вызова и дистанционного управления радиостанцией. DTMF кодер (декодер дополнительно), CTCSS, DTCS, 5-ти тоновый Select5 (кодер / декодер)
• Звуковой компандер
• Мощность громкоговорителя 4 Вт.
• Перепрограммируемое ПЗУ (Flash ROM CPU)
• Переключаемый шаг сетки частот (12.5 / 25 кГц)

В качестве антенна фидерных устройств использованы антенны компании РАДИАН.

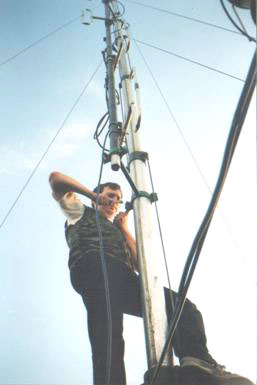

На базовой станции установлена антенна с петлевыми вибраторами, а на удаленных объектах направленные антенны, яги. Подвижные объекты использовали штыревые антенны 5/8 на магнитном основании.

Антенна RA-4204 построена по принципу параллельного сложения мощностей 4-х пар коллинеарно расположенных на мачте активных вибраторов Пистолькорса и обеспечивает диаграмму направленности в горизонтальной плоскости, максимально приближенную к круговой. Использование алюминиевого сплава обеспечивает легкую, надежную и удобную для монтажа конструкцию. Сварной конструктив антенны исключает возникновение интермодуляции и делает ее устойчивой к обледенению и ветровым нагрузкам. Цельнометаллическое исполнение обеспечивает надежную грозозащиту. Гальваническое покрытие защищает антенну от воздействия агрессивных сред. В состав изделия входят 4-е пары вибраторов, закрепленных на несущей мачте, устройства сложения сигнала, элементы крепления антенны на базовую мачту, кабель подключения с коаксиальным разъёмом.

Антенна RА-420/Y3 построена по принципу "волновой канал". Использование алюминиевого сплава обеспечивает легкую, надежную и удобную для монтажа конструкцию, исключающую возникновение интермодуляции и обеспечивающую устойчивость к обледенению и ветровым нагрузкам. Цельнометаллическое исполнение обеспечивает надежную грозозащиту. Гальваническое и полимерное покрытия защищают антенну от воздействия агрессивных сред. В состав изделия входят антенна, элементы крепления на мачту, кабель подключения с коаксиальным разъёмом.

После ввода в эксплуатацию первой части проекта, обеспечение объекты аналоговой связью, начался монтаж вспомогательного оборудования - модемов () которые могут работать, используя трехпроходную линию Tx, Rx, PTT. С использование коммутационного кабеля модемы были подключены к радиостанциям.

Используемое оборудование:

• Анализатор Тектроникс.
• Измеритель АЧХ антенны АЕА
• Измеритель КСВ СМХ-3
• Осциллограф

Все измерительные работы проводились аккредитованной измерительной лабораторией. Структурного подразделения ООО «ИМК».На все АФУ устройства выданы паспорта соответствия, заявленным параметрам.

Учитывая специфику работы спец. пользователей регистрация в разрешительных органах им не нужна.
