Объединение в единую сеть территориально разнесенных корпусов НАН Украины.

Собственно говоря, в данном проекте нет ничего необычного. За основу были взяты 24 Дб антенны Украинского производства, г. Харьков. Хочется отметить, что наша компания отказывается от использования данных антенн. Причина низкое качество герметизации и переходит на использование Николаевских антенн.

И так по условию ТЗ мы имеем три территориально разнесенных корпуса, между которыми нужно получить скорость более 22 мбит/с.

Казалось бы, что тут необычного, типовая задача. Но и в этой задаче есть свои нюансы.

Обратите внимание на фотографию, вы видите, как на одной мачте установлены три антенны с полным отсутствием вертикального разноса. Понятно, что изоляции между каналами не существует, и при включении всех трех антенн мы будем испытывать большие трудности в виде интерференции, и это отразится на полосе пропускания в канале.

Изоляция между антеннами была достигнута использованием фильтров режекторно полосового типа, фирмы РАДИАН. Фильтр работает в полосе 24 мГц в рабочем канале имея потери 2Дб, осуществляет режекцию от F0 центрального канала на котором работает передатчик 35Дб.

Таким образом мы достигли следующей работы антенн.

Антенна №1 работает на 1м канале 2412 мГц, фильтр пропускает этот канал с ослаблением по передаче -2 дб, на 4-м канале этот фильтр уже осуществляет режекцию -35 Дб. Антенна №2 работает на 4м канале ослабление передатчика -2Дб, в то же время на 1м канале происходит режекция -35Дб.

В качестве передатчиков были использованы радиокарточки CM8 установленные в специальные переходники. Карточки, правда, то же пришлось доработать, в результате чего ее мощность возросла до 18Дбм.

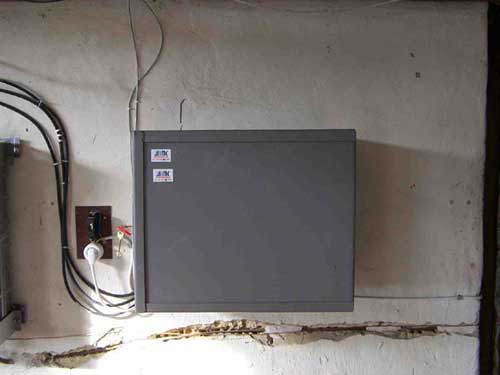

За основу роутера была взята процессорная платформа промышленного компьютера на базе процессора Intel.

На флеш карту была залита операционная система MikroTik уровня 6. http://www.imc.org.ua/resh_bezp.php

Сама операционная система позволяет управлять многими процессами и раскрывает недокументированные возможности радиооборудования.

Хочется отметить, что когда вы уже начинаете работать с мощностями выше 50 млват, вам необходимо иметь измерительное оборудование.

Нами используется комплект оборудования NRT-Z43 http://www.imc.org.ua/nrt.php И анализатор спектра http://www.imc.org.ua/lab2.php . В некоторых случаях можно обойтись штатным анализатором который есть практически во всех радиоустройствах.

Добавим, что это относится к решению так называемого бюджетного варианта.

Но при этом оно по надежности и производительности не уступает решениям на базе оборудования Моторола или Аперто.
