Вводная часть ТЗ заказчика:
- Объединить удаленные объекты в единую высокоскоростную сеть.
- Соединение реализовать с использованием беспроводных технологий.
- Канал должен обладать запасом надежности для передачи трафика данных и телефонного трафика.
- Организовать точки публичного доступа для доступа студентов во внутреннюю сеть института, стандарт 802.11b.
- Оборудование должно обеспечивать приоритезацию трафиков.
- Относительно невысокая стоимость реализации проекта.
И так ознакомившись с относительно кратким ТЗ наши специалисты приступили к реализации проекта, как всегда с ознакомления непосредственно с местами установки оборудования. А так же выработки более детального ТЗ и непосредственно самого технологического решения.
Было перебрана масса достаточно ХОРОШИХ и уже успешно зарекомендовавших себя решений. Но как правило все они упирались только в то, что имели высокую стоимость.
За основу построения магистрального канала было взято оборудование РАПИРА, поддерживающего технологию WIMAX. В решении использовались антенны направленного действия. Прямофокусная парабола и хорошо зарекомендовавшие себя параболические решетки.

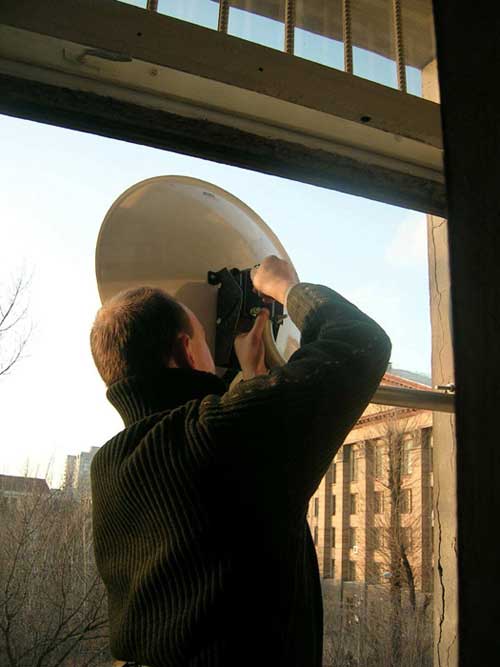

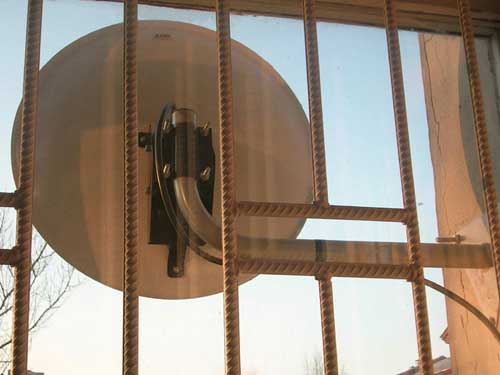

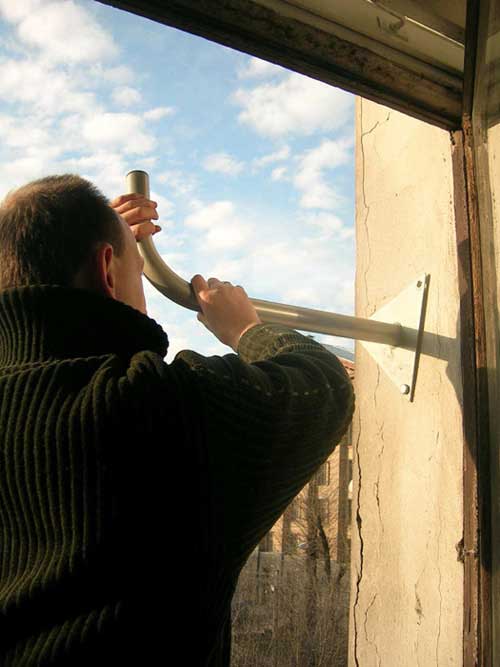

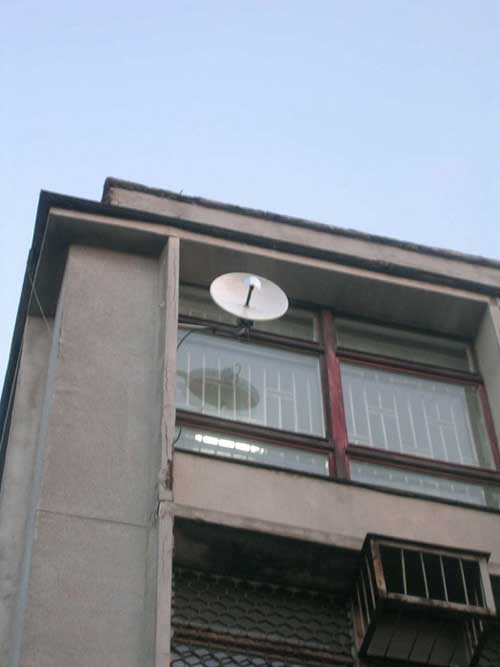

Почему именно прямофокусная парабола была применена на одном из объектов. Дело в том, что антенна имеет свой коэффициент усиления примерно 22-27Дб. Антенна была установлена на вылете и ее обратный луч (а у таких антенн как параболическая решетка коэффициент усиления обратного луча может достигать 9-17Дб ) работал бы прямо в помещение в котором находятся студенты. Установив прямофокусную антенну мы изолировали само помещение и находившихся там людей от вредного излучения.

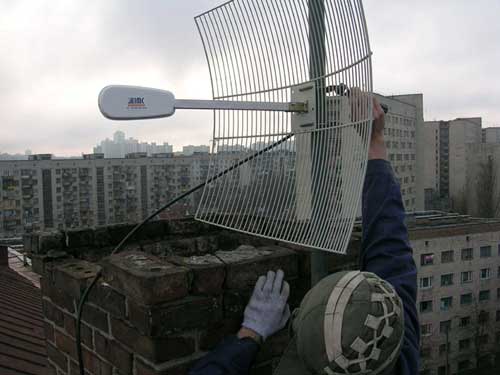

На ином объекте была смонтирована параболическая решетка, украинского производства, г. Харьков.

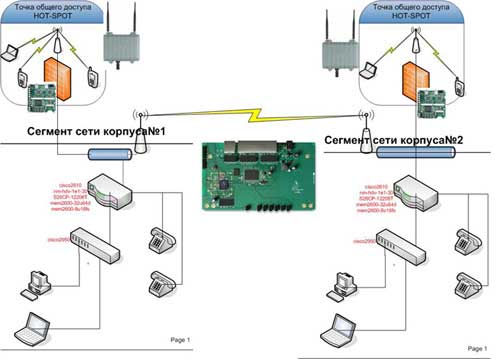

Для интеграции в одном канала голосового трафика и трафика локальной сети была установлена достаточно хорошо зарекомендовавший себя роутер, производитель cisco2610.
Многие скажу, что модель устарела, и что есть новее, согласны, но цена.
В тот же порт радиоканала в который имеет подключение cisco2610 включен пограничный роутер для сети общего доступа. В качестве роутера выбран Router Application Platform 2LAN/2 MiniPCI, в который было залито программное обеспечение MIKROTIK.
На нем же реализован и радио часть для сети общего доступа.
Таким образом, мы получили единую инфраструктуру, которая объединена единым каналом, но при этом каждый имеет свой приоритет, канал может быть маркирован. Соответственно под каждую задачу отводится своя полоса пропускания.
Полоса пропускания магистрального канала достигает 35 мбит/с.
