Система связи для заповедника недалеко от Черновцов

Мы хотим рассказать вам об уникальном и на наш взгляд самом интересно проекте, который был реализован в одном из заповедников западной Украины, недалеко от г. Черновцы 120 км, в котором наша компания принимала непосредственное участие.

Действия происходят на горе Мегура высота над уровнем моря 1300 км.

И так начнем с самого начала, к нам обратились за помощью наши коллеги фирма "ПРОФИРАДИОСЕРВИС", организовать в заповедной зоне следующие системы связи:

• Система подачи напряжения.
• Телефонной связи.
• Транкинговой связи (для работы егерей).
• Систему телеметрии и сбора информации (служба гидромицентра).
• Каналы передачи данных от 1 мбит/с и более с резервом 2.
• Прием телеканалов национального телевидения с последующей ретрансляцией на ближайшие окрестности.

И так, проект реализовывался в несколько этапов.

Первый этап была произведена техническая экспертиза местности детальная прорисовкой мест установки оборудования (вышка, ветроэлектростанция, дизельгенератор и.т.д.

Второй этап, был посвящен непосредственно монтажу и наладке.

Пожалуй из всех проектов это проект который вобрал в себя практически все области телекоммуникаций и заставил наших инженеров проявить максимум умения и технического таланта для воплощения его в жизнь.

И так немного о втором этапе. Сначала нужно было решить вопрос с электропитанием, казалось бы что тут сложного. Но система должна была работать 24 часа в сутки в любую погоду и при этом питать большое количество техники.

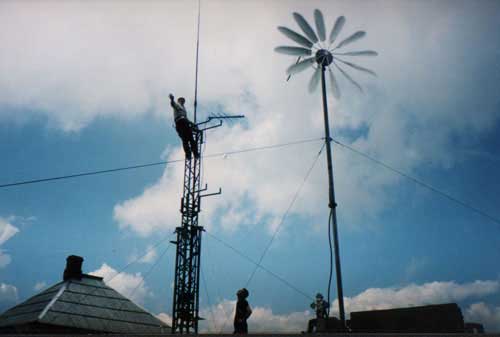

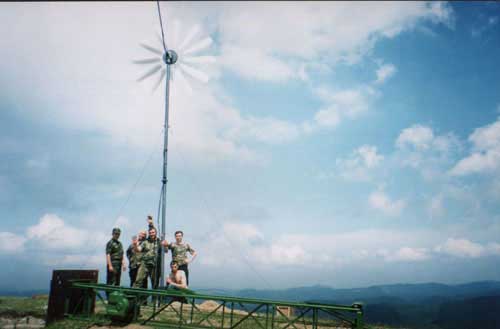

Потому нами была предложена схема которая имеет в своем запасе, дизельгенератор 4 кв армейский, ветроэлектростанция (г. Харьков) маленькое уточнение многолопастную пришлось заменить на трехлопастную с регулируемыми лопастями, в буфере стояли аккумуляторы щелочные, и на крыше домика расположилась солнечная батарея. Как правило питание велось только от аккумуляторов которые заряжал ветроэлектростанция изредка при слабом ветре или полном его отсутствии запускался дизельгенератор.

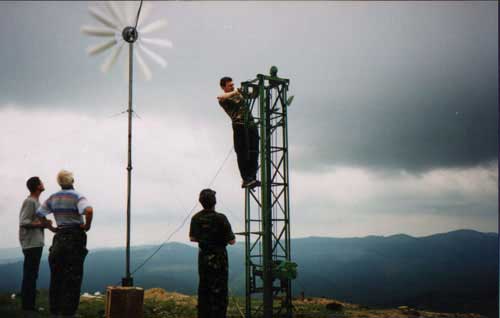

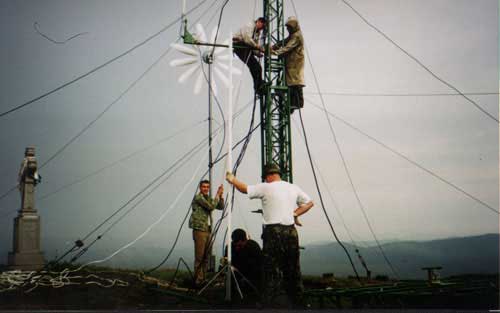

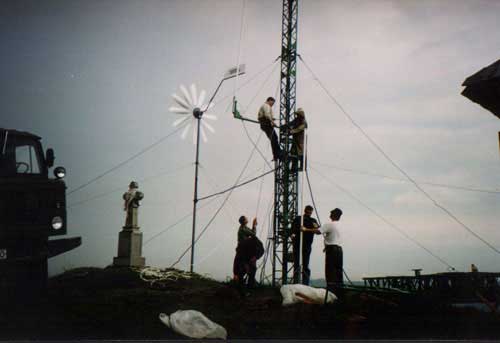

Невзирая на высоту горы 1300 метров над уровнем моря, нам не хватало высоты для прямой видимости одной из вышек РТЦПС. И с этим заданием справились достаточно быстро, была использована штатная армейская мачта типа "ЧЕНАРА". Создав хороший фундамент, и укрепив места крепления катушек с тросом для растяжки мачты, был начат монтаж и подъем самой мачты.

Параллельно бригада электриков из г. Черновцы создавал контур заземления, на который выдавался паспорт.

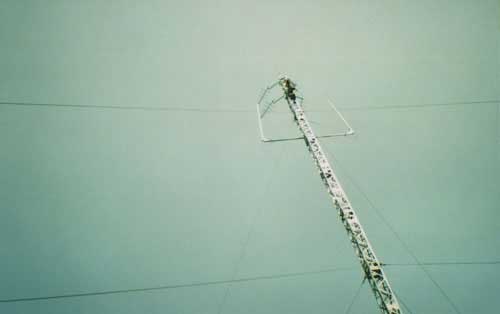

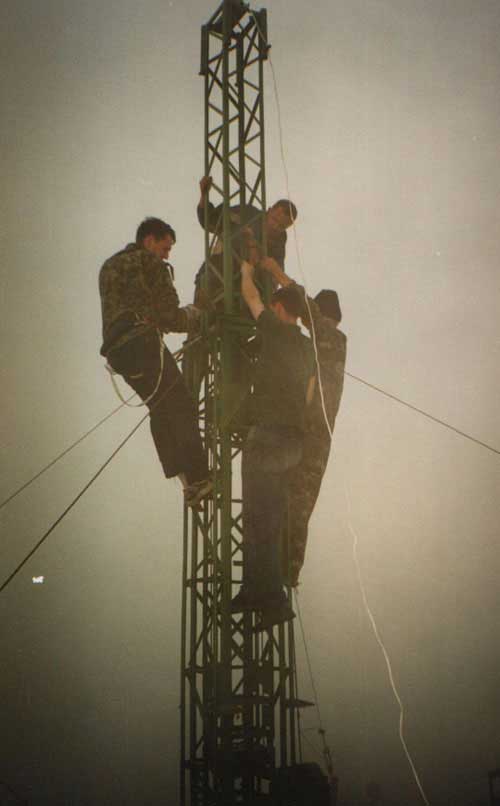

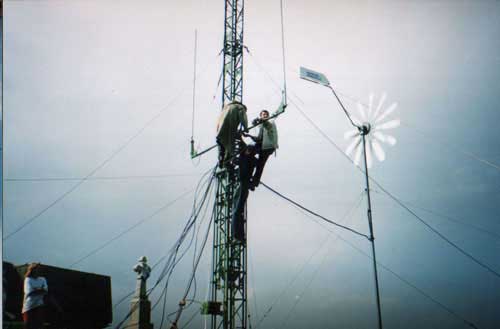

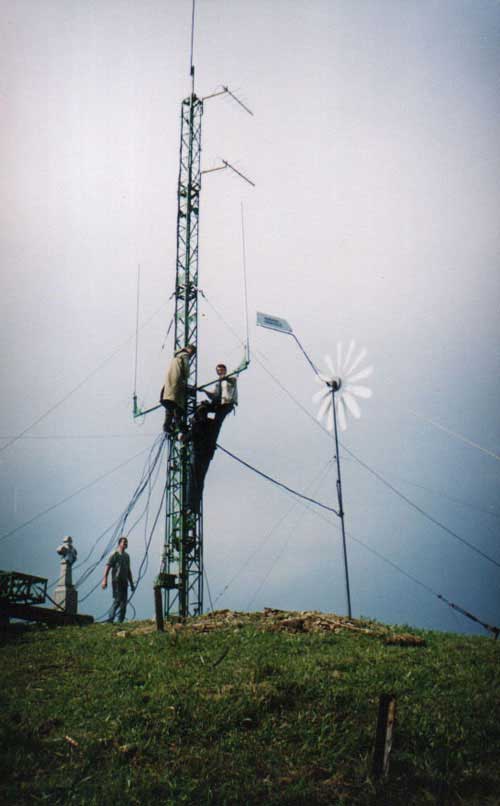

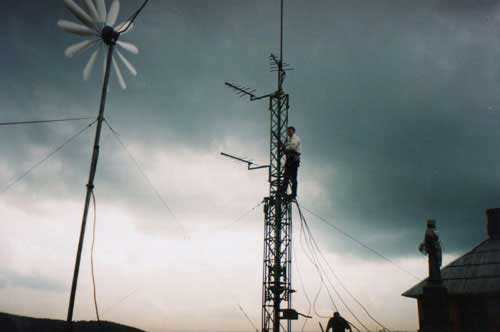

Когда мачта была готова к подъему на первом ярусе еще на земле начался крепеж антеннофидерных устройство.

Что хочется отметить, нами были использованы антенны которые смогли бы обеспечить достаточно хорошую устойчивость по таким параметрам, как ветряная нагрузка, обледенение, и.т.д.

В качестве антенн были выбраны антенны Рязанского радиозавода которые уже не раз нас выручали именно при таких сложных погодных условиях.

Фидер от компании ЭРИКСОН полувоздушный. Учитывая сложность обслуживания вышки, мы не могли монтировать активное оборудование на самой вышке, на фидерах были использованы специальные переходы которые предотвращали попаданию влаги непосредственно в фидер..

Теперь немного о технике. Транкинговая система связи это хорошо себя зарекомендовавшая система SmarTrunk II. Было установлена двухканальная система с одной приемной антенной через распред панель и передатчики были выведены отдельно, с использованием режекторно полосового фильтра. Для подачи телефонных каналов была выбрана система "Алтай". Было подано четыре телефонных канала.

Вся телеметрия и остальные данные передавались по системе передачи данных на оборудовании KarlNet. Использовались антенны типа Эндрю (силуминовая решетка).

Все фидеры с вышки заходили через медную пластину которая была заземлена согласно ГОСТу, собственно как и вышка. В месте прохода фидеров через панель были установлены специальные проходники, для предотвращения возгорания в случае возгорания фидера при попадании молнии.

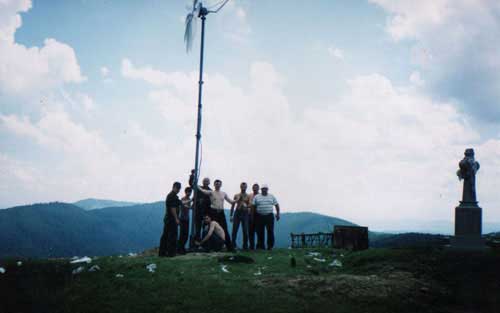

Практически все процессы работы вы сможете увидеть на наших фотографиях.
