Сеть в Академгородке

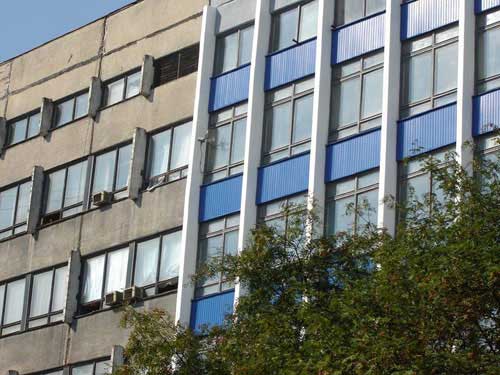

Вот совсем небольшой проект, который проходил в институте материаловедения в Академгородке.

Задача стояла организовать СКС непосредственно в одном из корпусов института, а затем подключить данный корпус к удаленной сети иного корпуса.

После проведения тех. Экспертизы, а главное изучения тех. Задания заказчика и ориентируясь на выделенные средства нашим инженерам пришлось поломать голову, как при таком материальном обеспечении организовать достаточно неплохое качество сети.

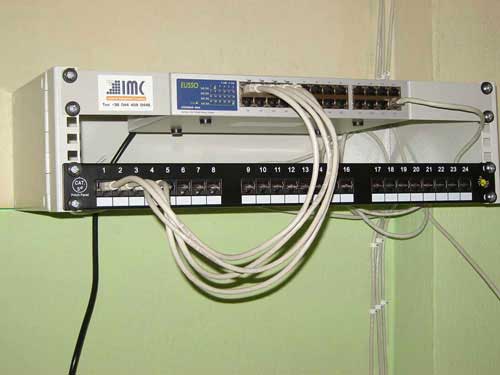

В качестве центрального коммутатора был выбран коммутатор компании EUSSO. Коммутатор уже использовался нашими специалистами и зарекомендовал себя как производительный и достаточно надежный коммутатор при относительно небольшой цене.

Учитывая, что в институте есть промышленные установки которые работают на 2,4 гГц наши специалисты долго не могли определить что из недорогого оборудование сможет работать, при этом чтоб гарантировалась полоса пропускания канала более 1 мбит/с.

Анализатором спектра была произведена оценка диапазона 2,4 гГц и выявлены "пробитые" полоски частот в диапазоне 2,4 гГц. Учитывая эти "пробитые" участки нами был заказан фильтр режекторно-полосового типа с полосой в 24 мГц, в на нужную нам F0.

В качестве радиомодемов было использовано оборудование OvisLink WL-1120AP с небольшими доработками оно было инсталированно в гермобоксы от компании РИТАЛ, самого маленького размера.

Антенны были использованы Украинского производства.

Сами антенны крепились на выносах на стенах здания.

Пропускная способность канала получилась 4-7 мбит/с. канал стабильно работает при включенных промышленных установках.

Стоимость инсталляции данного канала не превышала 4 тыс грн, оборудование + работы.
