Тестирование карточки Compex WLM54GP23 (23 dBm)

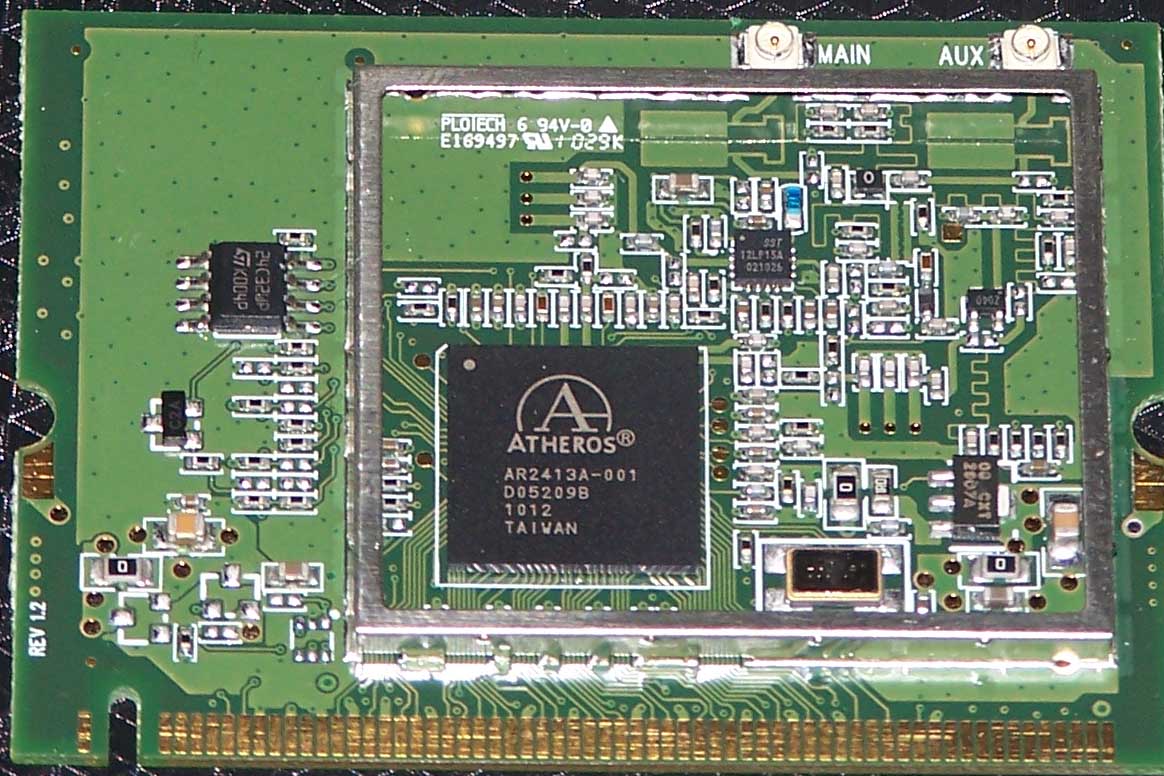

Compex WLM54G-23dBm miniPCI network adapter
offers high output power of 200mW. Built on Atheros chipset, Compex
WLM54G-23dBm can be used for all IEEE 802.11b/g compatible WLAN and is ideally
suited for integration in a wide range of OEM devices.
WLM54G-23dBm Mini PCI Card also supports a
variety of security features such as WEP, TKIP, AES, receive and transmit
filtering, error recovery, quality of service (QoS) as well as IEEE802.1x
standard, thus providing security to the wireless network and increase WLAN
performance.
Features and Benefits
*
Compatible with IEEE 802.11 b/g (2.4GHz) standard
* Up to 54Mbps (108Mbps for super-G) high-speed data rate
* high Transmission power up to 23dBm
* “ClearVoice” band provides non-overlapping channels for fast-speed data
transmission
* Supports Atheros’ eXtended Range (XR) technology
* Capable of handling heavy data traffic such as sound and multi-media.
* Data Encryption Security and Authentication Support
* Multi-country Roaming Support (IEEE 802.11d)
* Flexible design for embedded system or OEM project
Частота : 2442
ширина полосы: 20MHz
протокол 802.11, nstream
радиомодуль: Compex WLM54G 802.11 b/g 200mW miniPCI radio
| Аттенюация |
Скорость receive:
режим |
Скорость send:
режим |
Скорость both:
режим
|
Уровень сигнала
режим |
802.11 |
nstream |
802.11 |
nstream |
802.11 |
nstream |
88/89 |
120 дБ |
7,1 |
7,1 |
6,8 |
6,8 |
2,8/3,9 |
2,,7/3,8 |
81/82 |
110 дБ |
11,2 |
11,4 |
10,3 |
10,2 |
3,6/7,2 |
3,2/7,6 |
73/72 |
100 дБ |
17 |
20 |
17,5 |
21,9 |
7,8/11 |
10/12,6 |
72/69 |
90дБ |
20 |
26,7 |
21,8 |
27,1 |
9,9/12,6 |
12,8/15,5 |
60/59 |
При большей аттенюации начинались проблемы с коннектом
Тестирование выходной мощности:

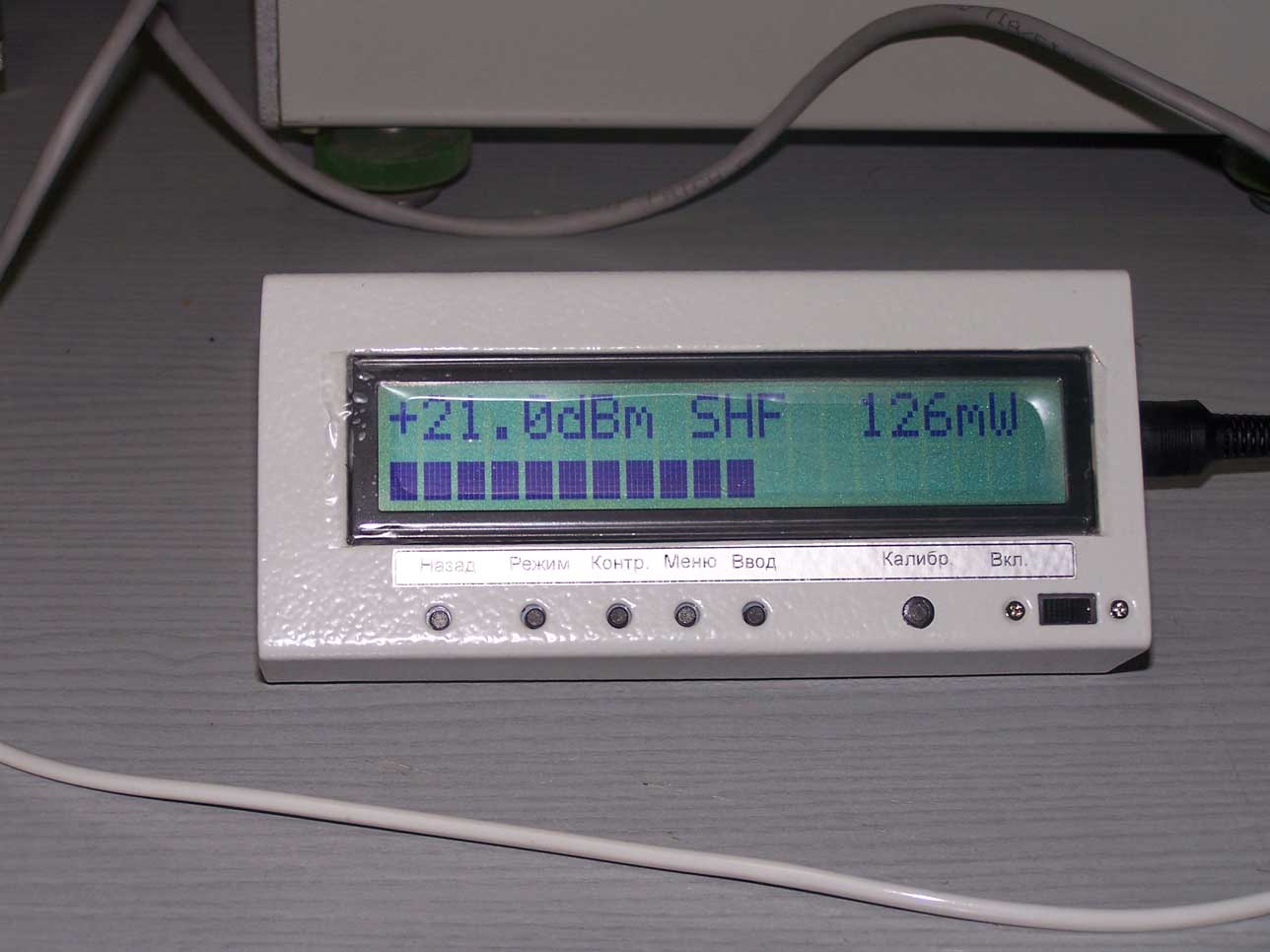

На карточке установлена программно мощность 23Дбм
Показания прибора:

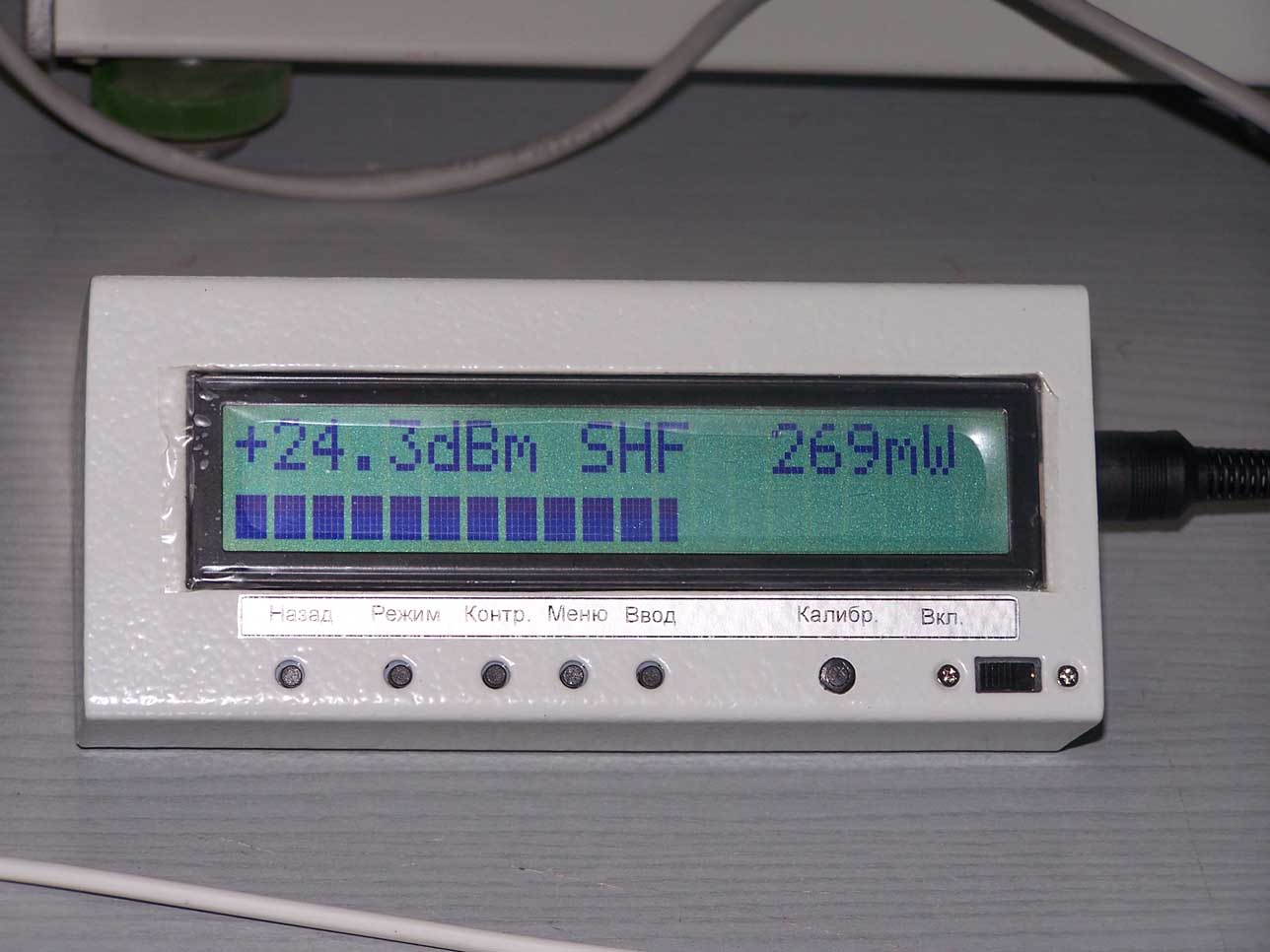

На карточке программно установлена мощность 27 Дбм
Показания прибора:
Спектральная маска на разных частотах и с разной полосой.

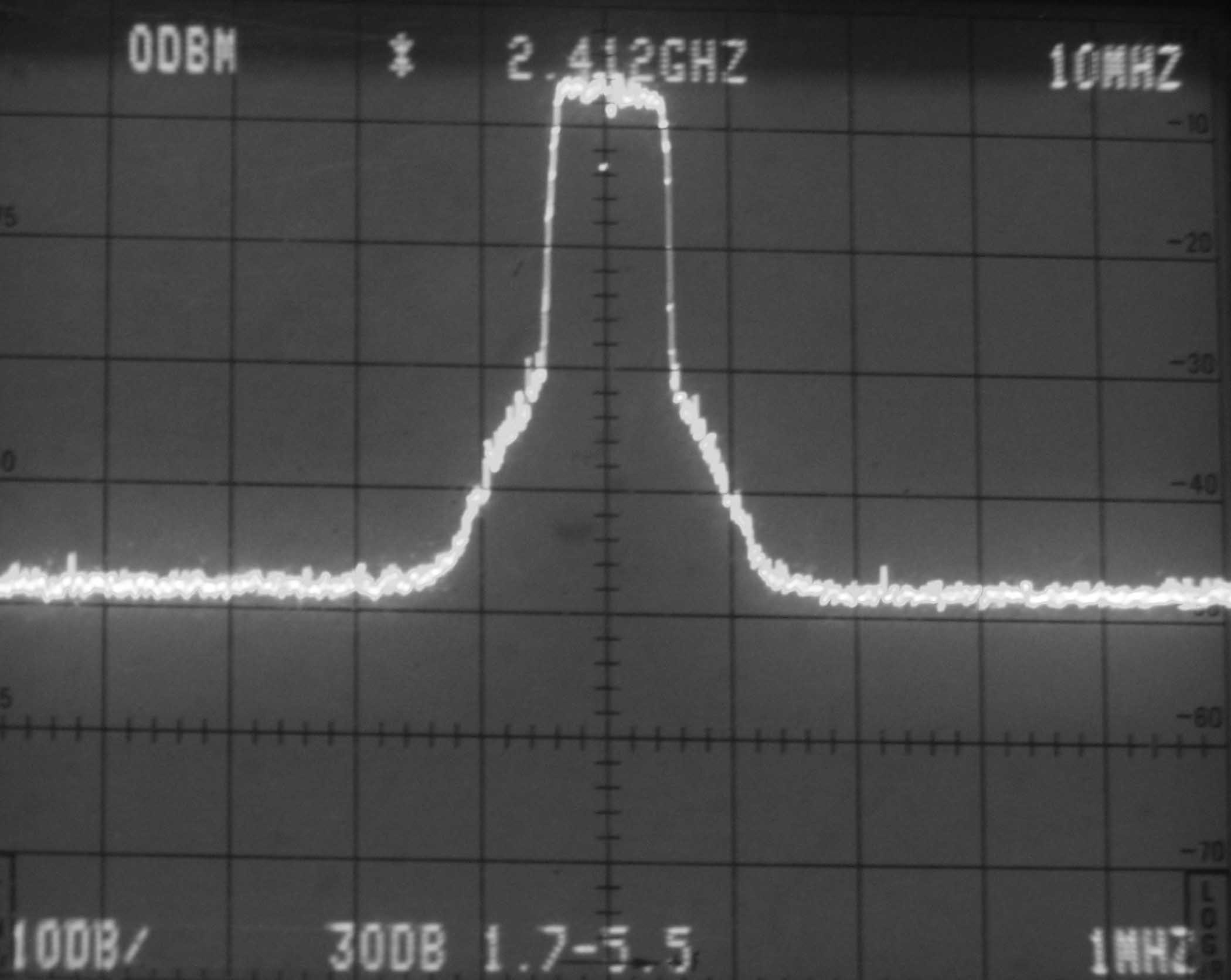

Частота 2412 полоса излучения 10 МГц

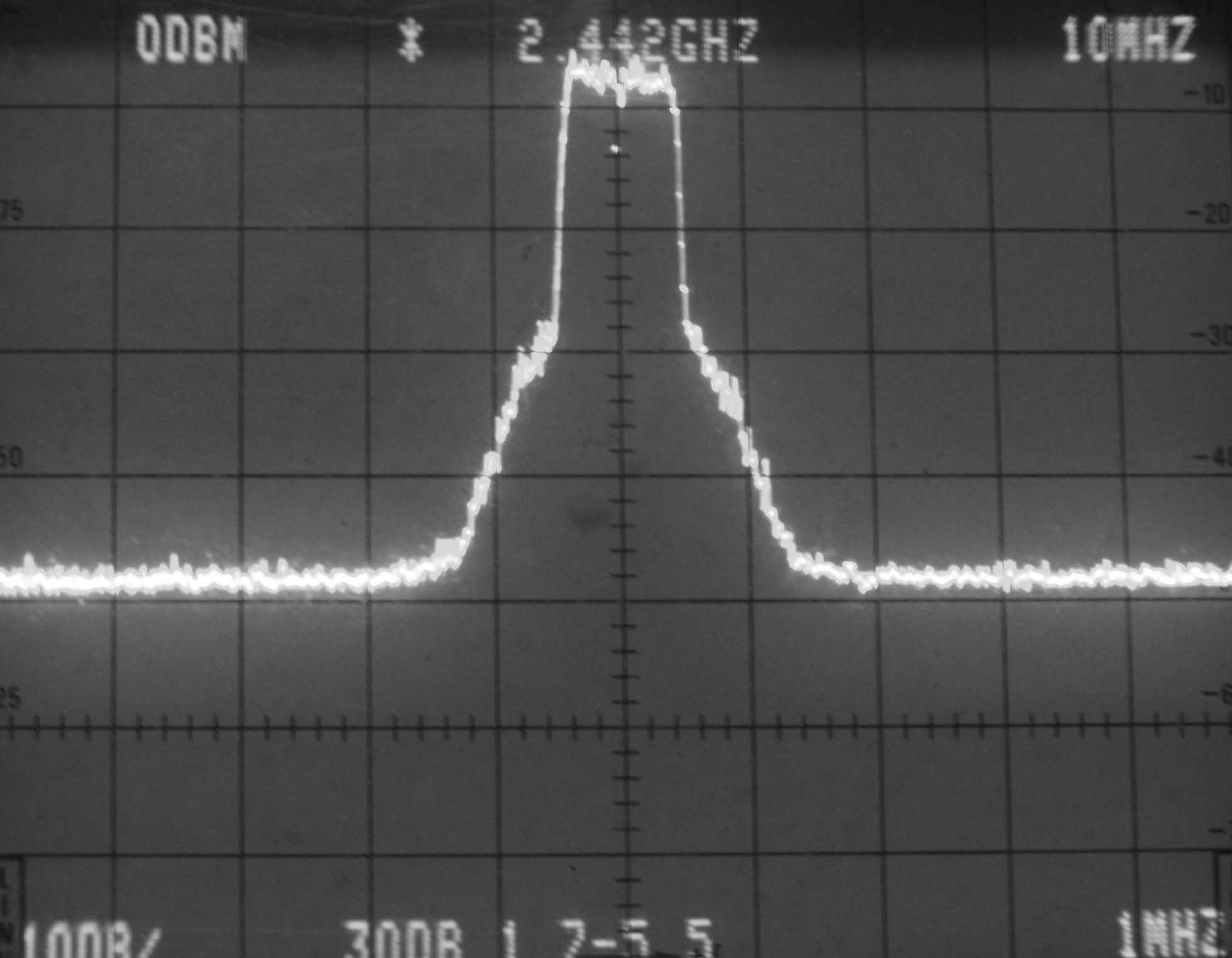

Частота 2442 полоса излучения 10 МГц

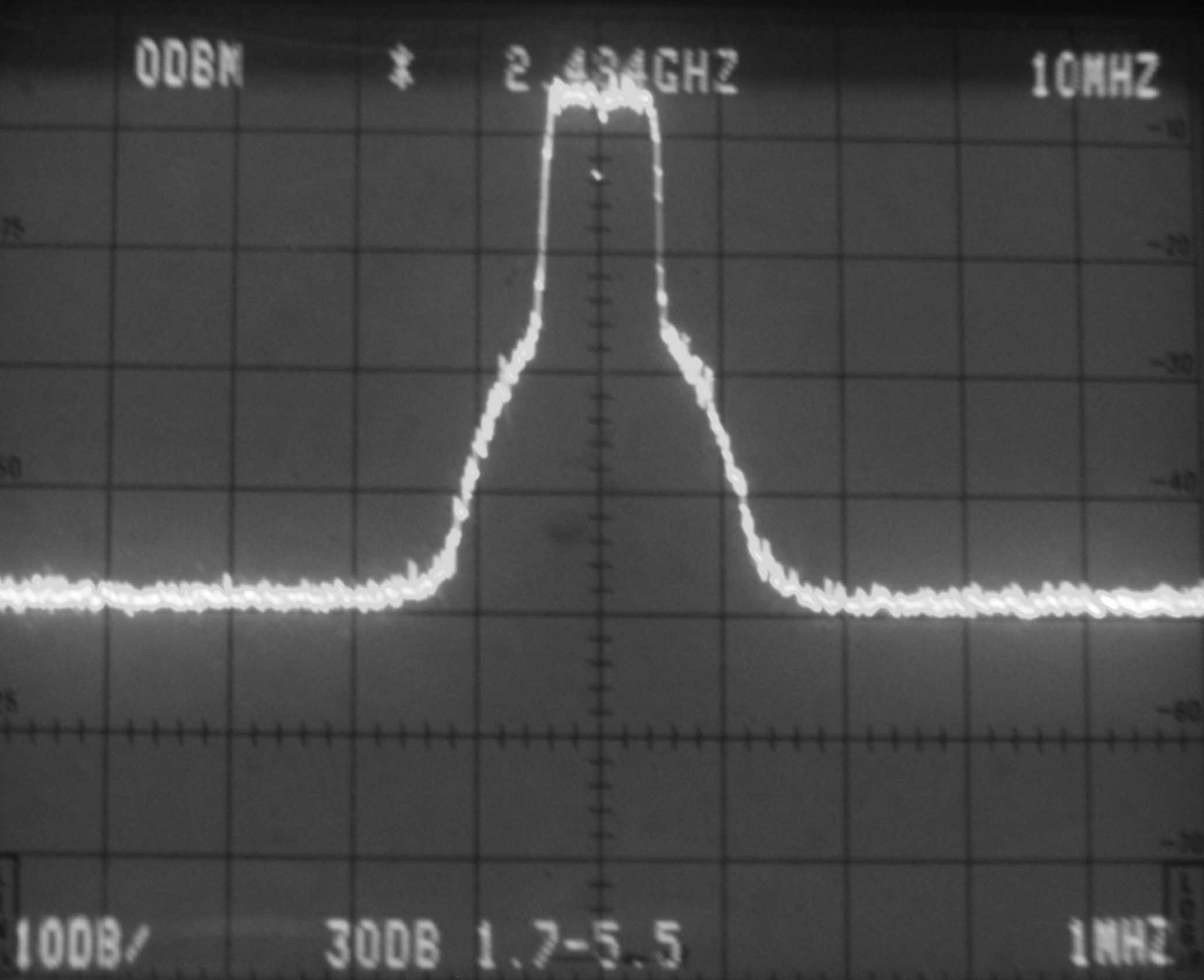

Частота 2484 полоса излучения 10 МГц

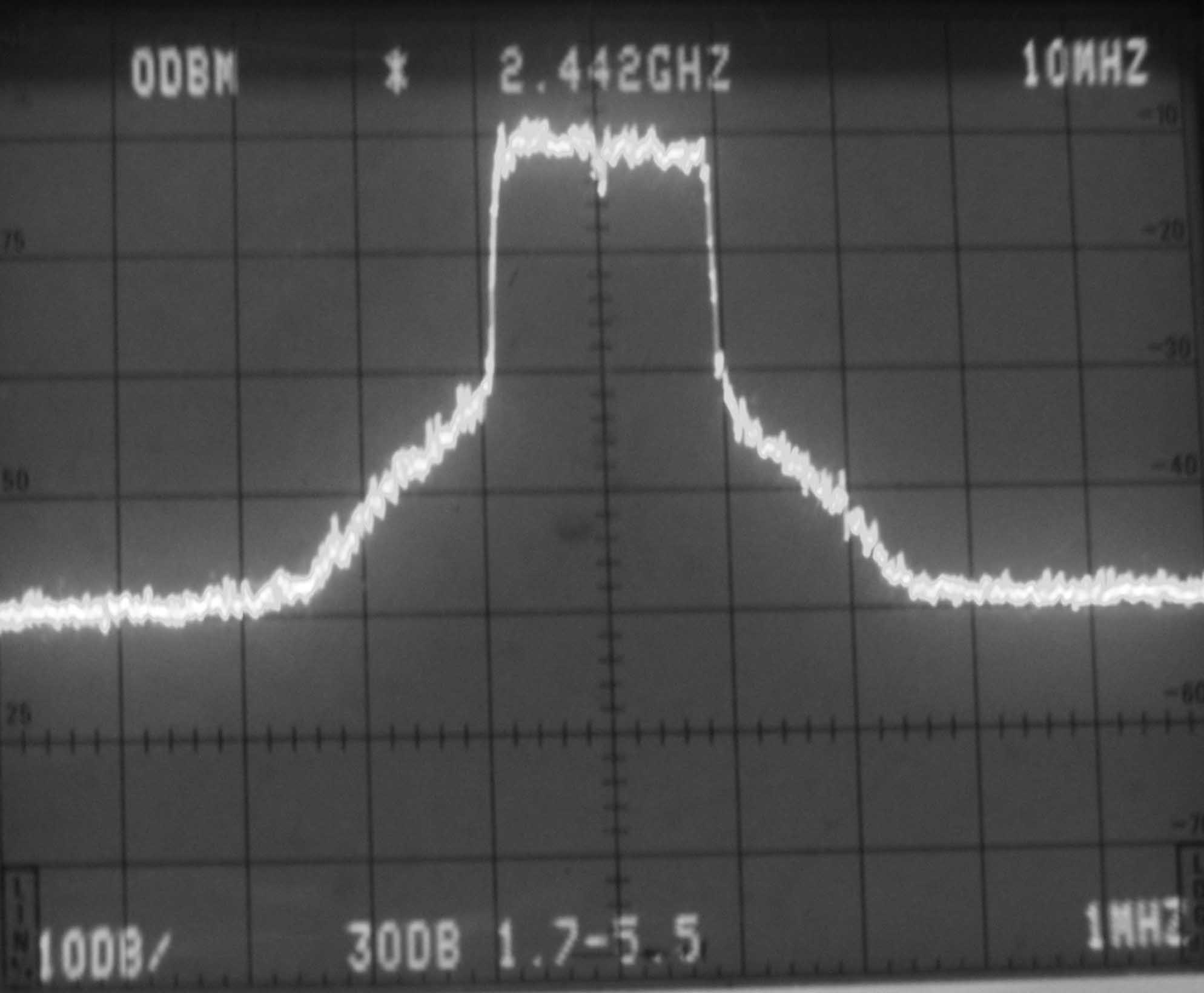

Частота 2442 полоса излучения 20 МГц

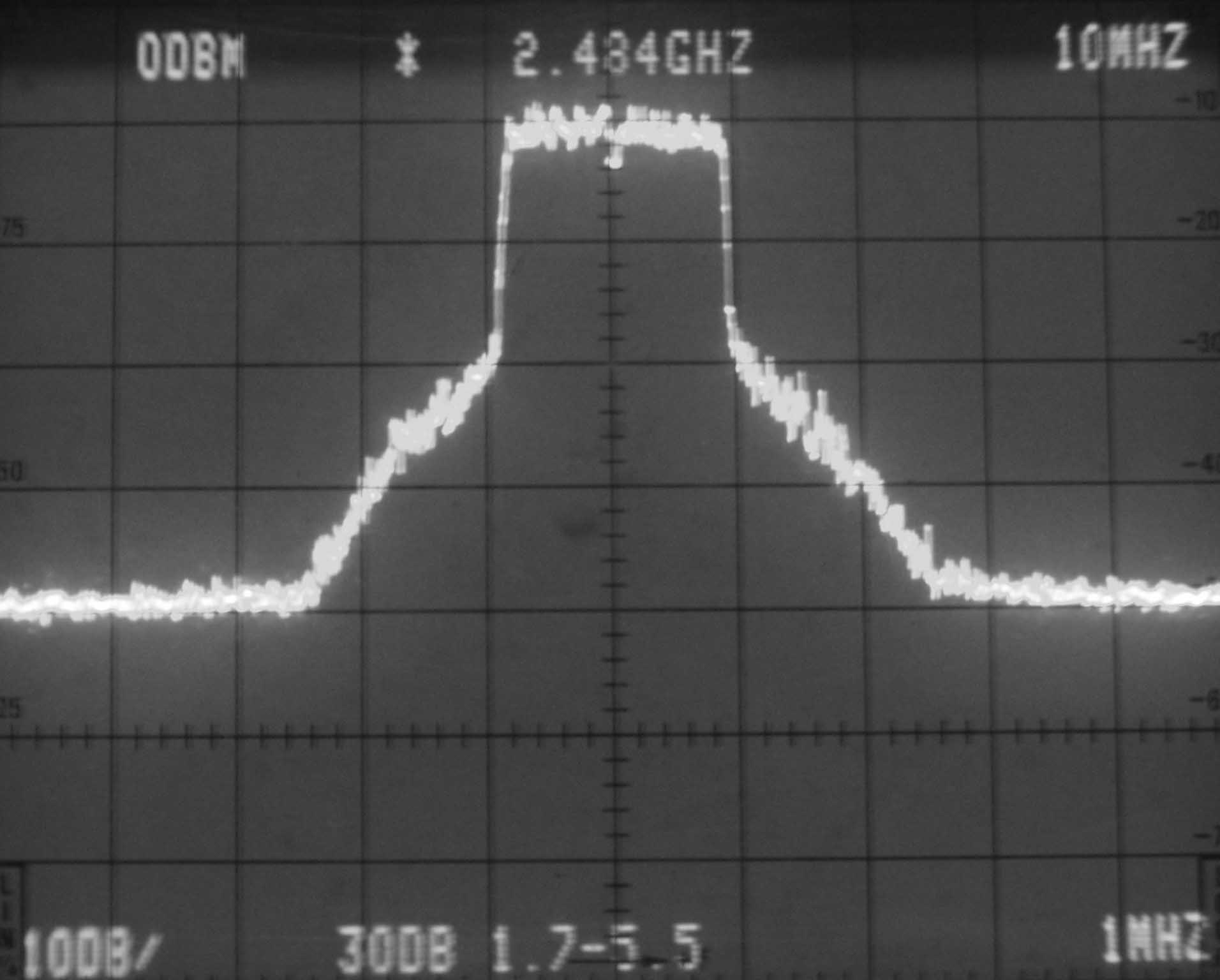

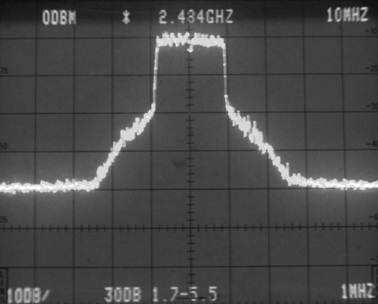

Частота 2484 полоса излучения 20 МГц
Нужно отметить, что спектральная маска практически на всех
участках достаточно стабильная, гармоник не наблюдается, маска не расплывается.

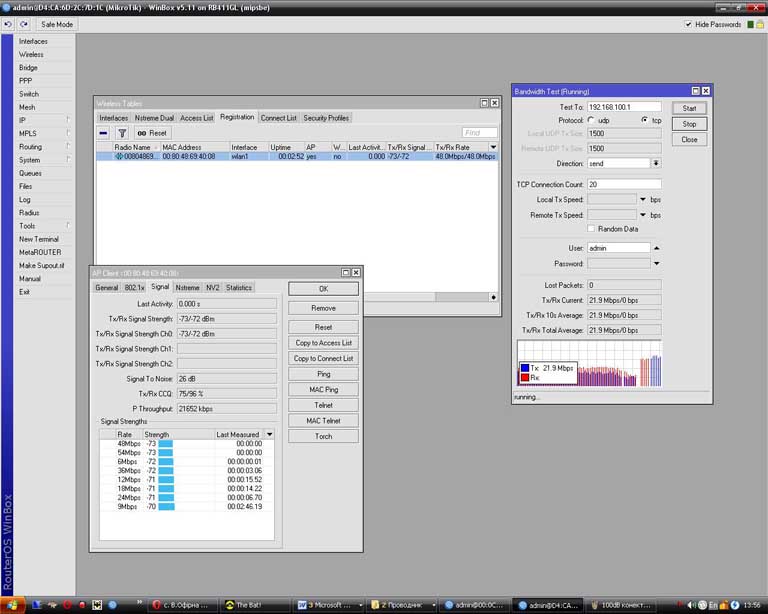

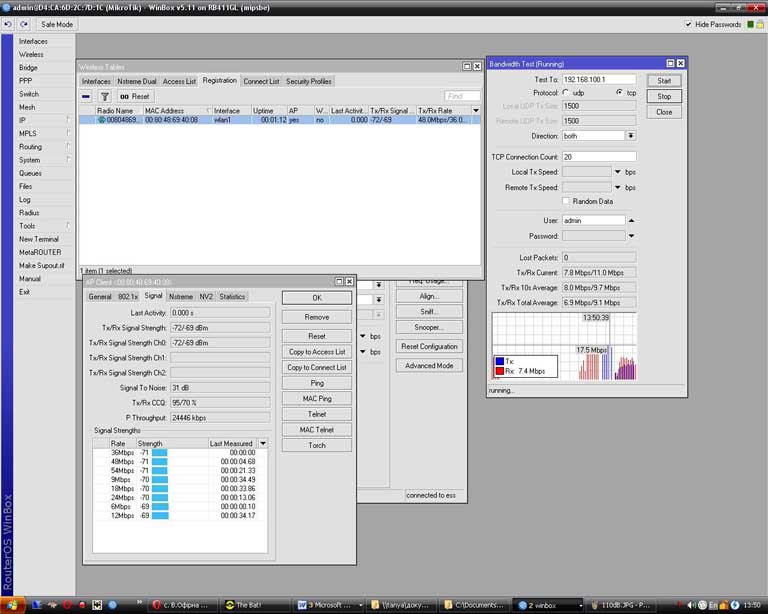

Следующий тест, Проверка соотношение скорости и
затуханий:

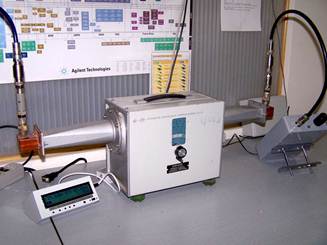

Затухания в цепь вносились посредством регулируемого аттенюатора

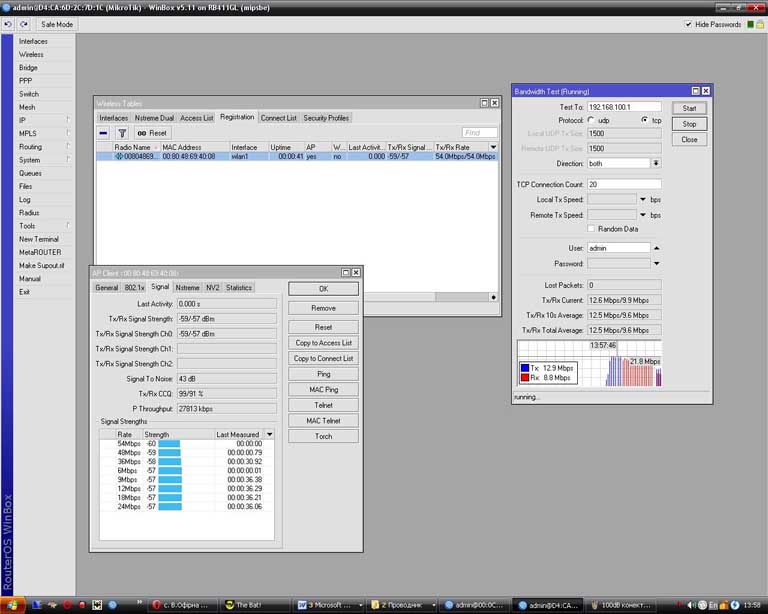

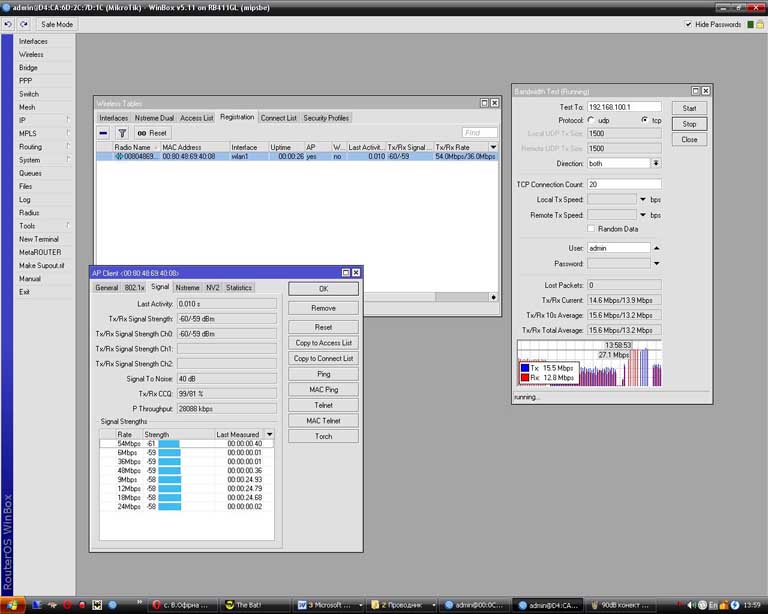

90dB конект 54Мбит скор 21М
90dB конект 54Мбит скор 27М nstreme
100dB конект 48Мбит скор 18М
100dB конект 48Мбит скор 21М nstreme

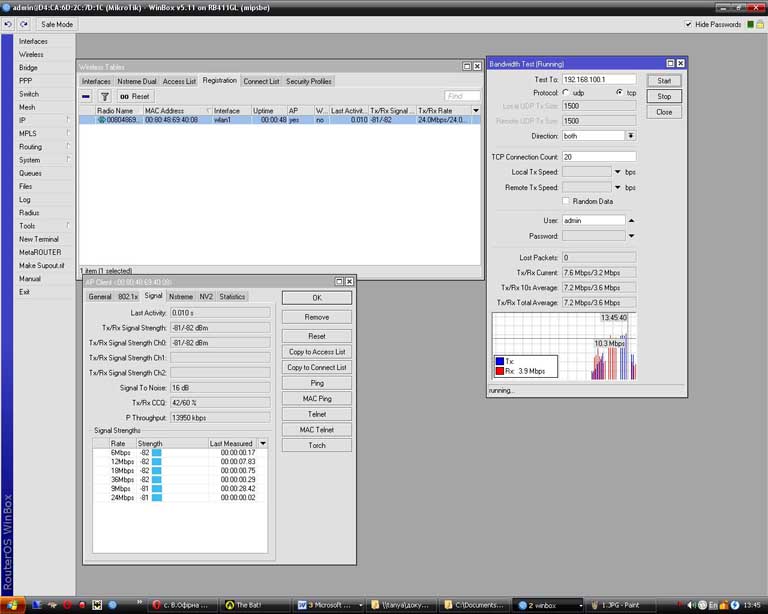

110dB конект 24Мбит скор 11М

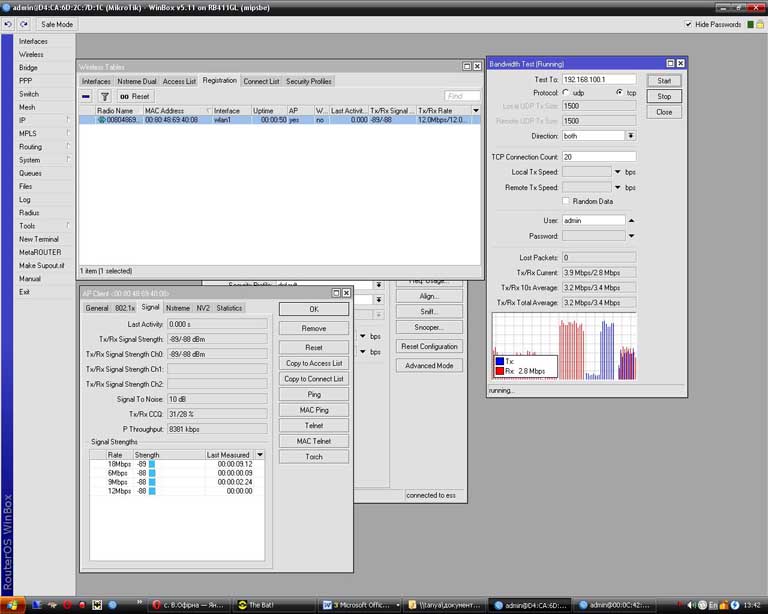

120dB конект 12Мбит_с скор7М
Более детально о работе данной карточки вы сможете спросить
на нашем форуме www.rubka.ua
