СПЕКТРАЛЬНАЯ ХАРАКТЕРИСТИКА ПОПУЛЯРНЫХ РАДИОКАРТ

Измерительная лаборатория ИМК произвела работы по измерению спектральной характеристики популярных радиокарт. Измерения производились, с различными типами модуляций и полосой излучения.

Результат измерений доступен в графическом формате на нашем сайте. Более детальное описание и рекомендации при проектировании сети и использованию разных видов радиокарт доступно только для зарегистрированных посетителей сайта компании ИМК.

НАПОМИНАЕМ, РЕГИСТРАЦИЯ ВОЗМОЖНО ТОЛЬКО ПОЛЬЗОВАТЕЛЕЙ С ДЕЙСТВУЮЩИХ ДОМЕНОВ
Регистрация
Регистрация с доменов, mail.ru, gmail, pochta, yandex, и.т.д. не выполняется.

Отчёт по тестированию мini-PCI карточек.

Перечень моделей.

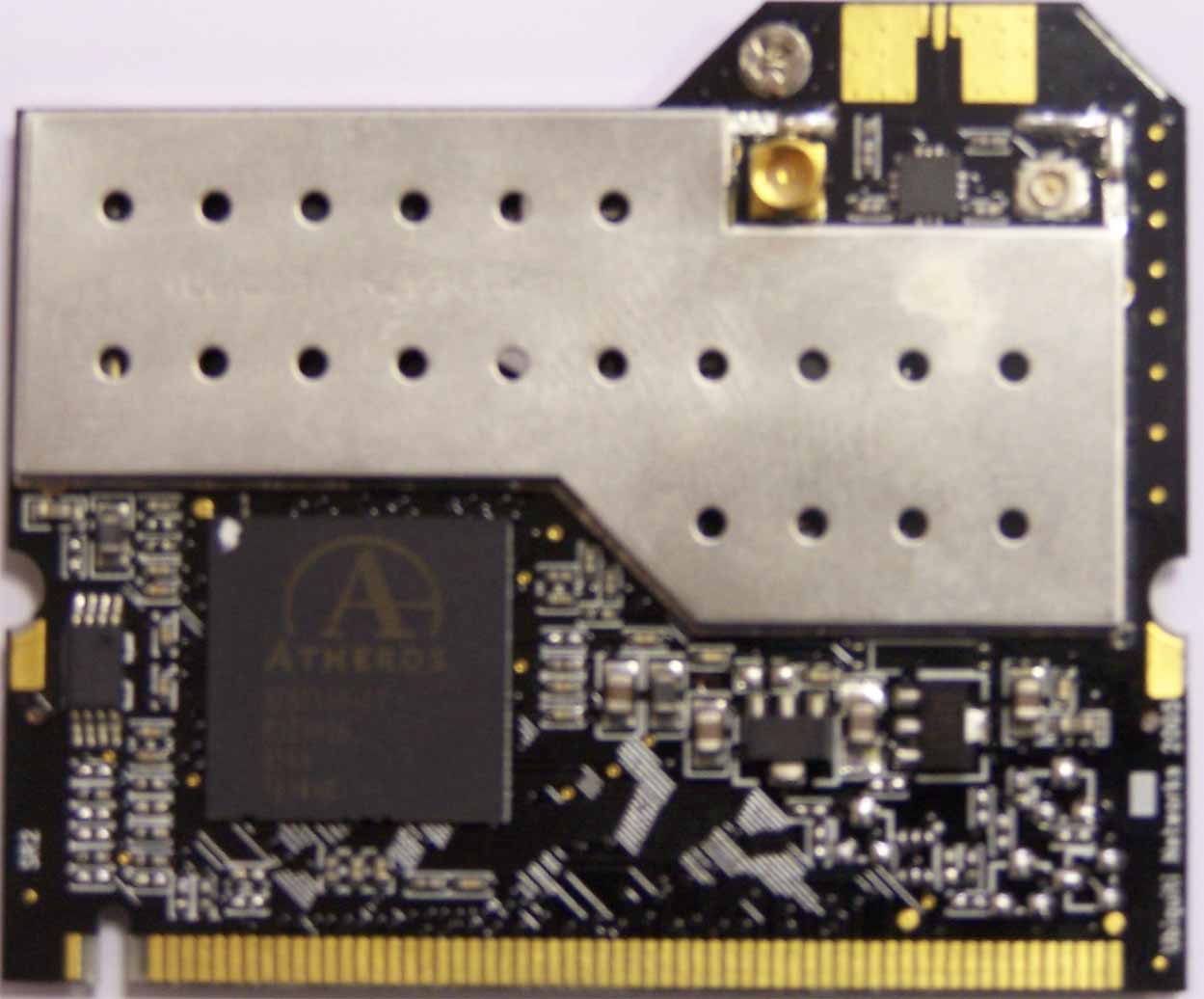

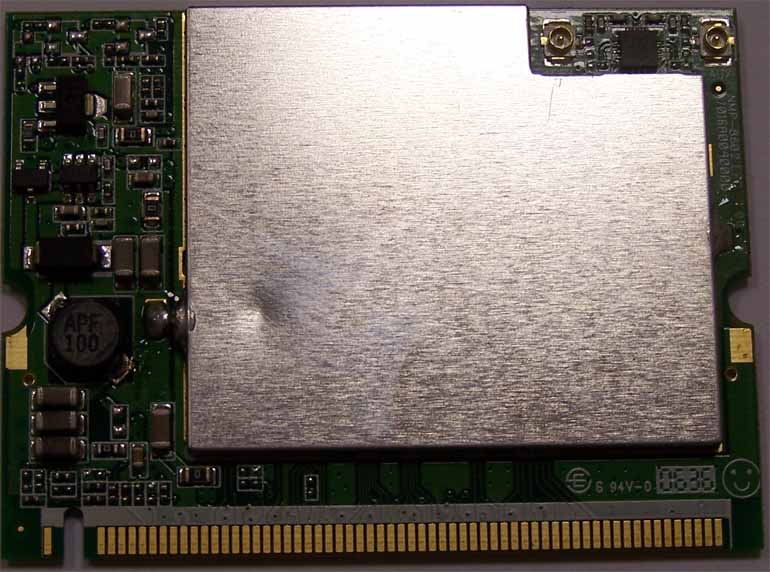

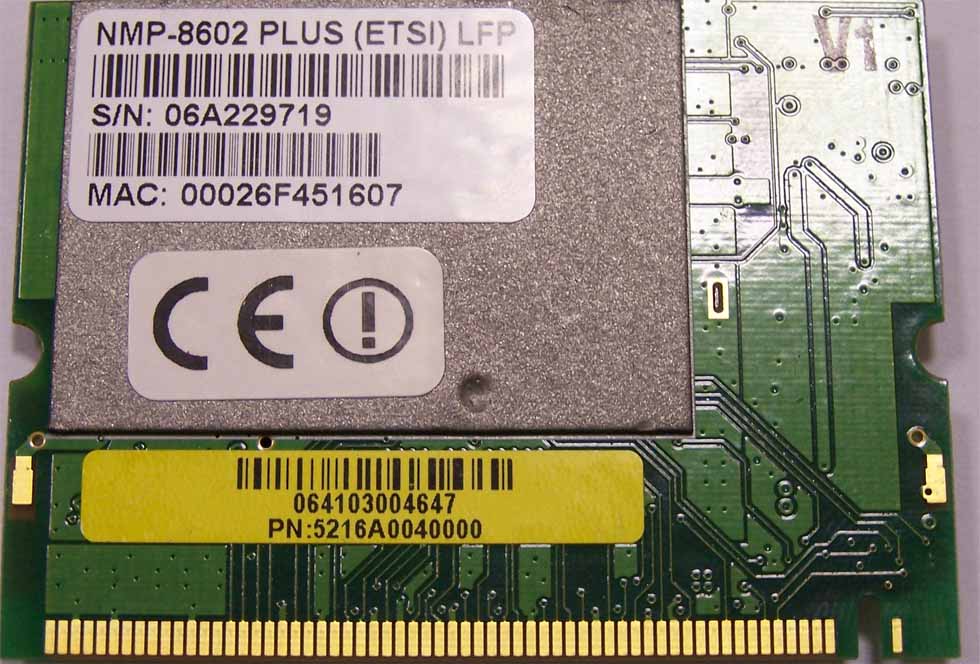

1.NMP-8602 PLUS

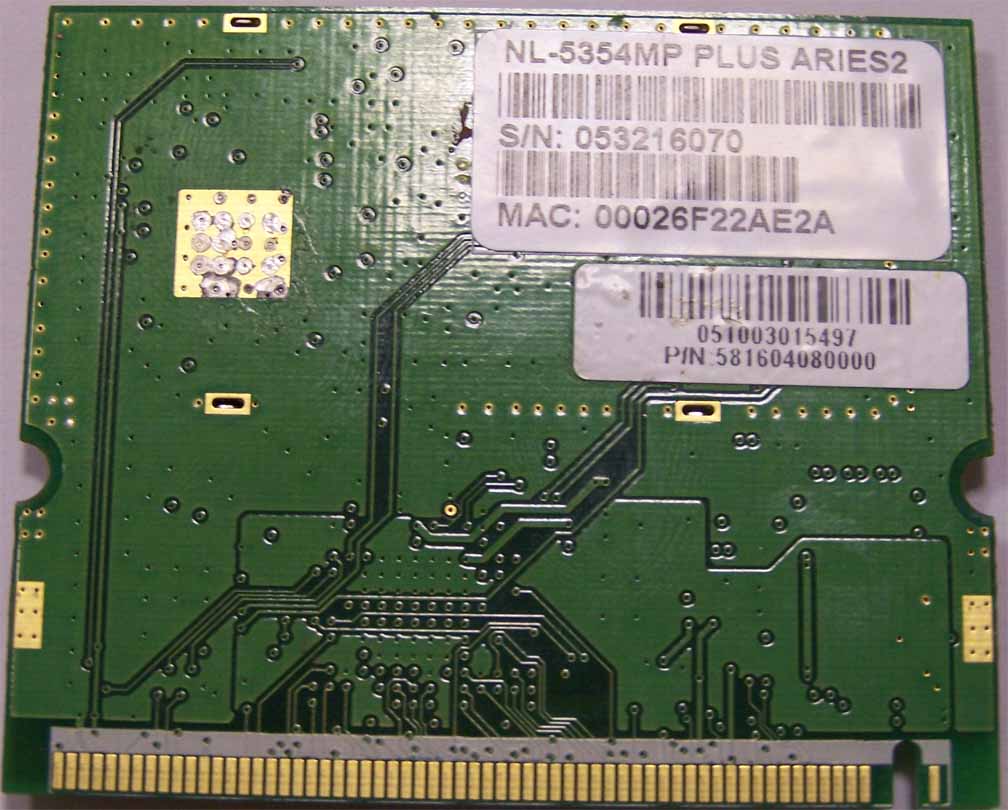

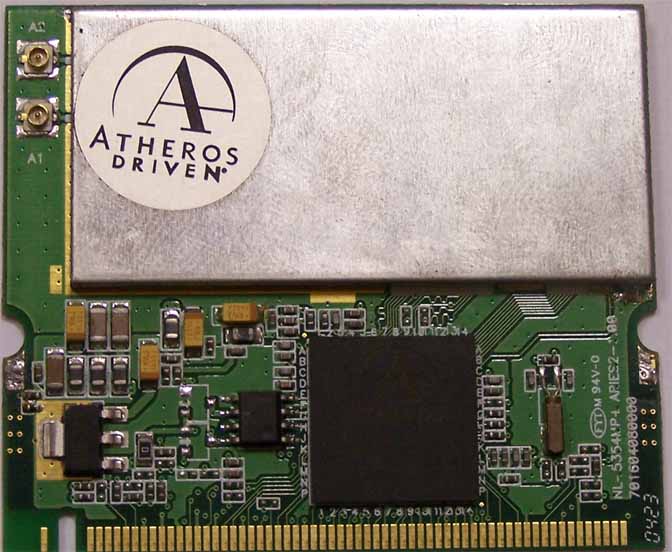

2.NL-5354MP

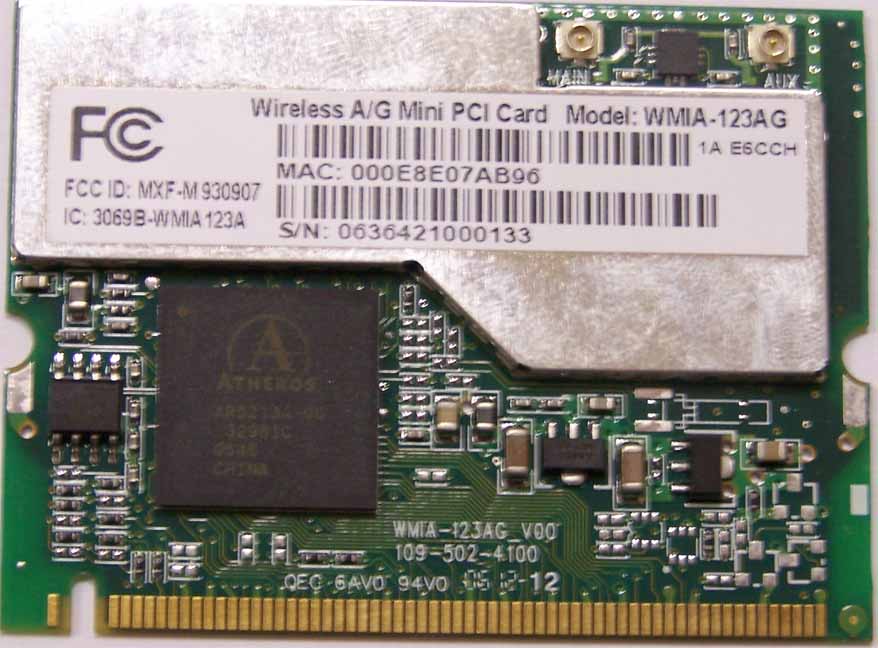

3.WMIA-123AG

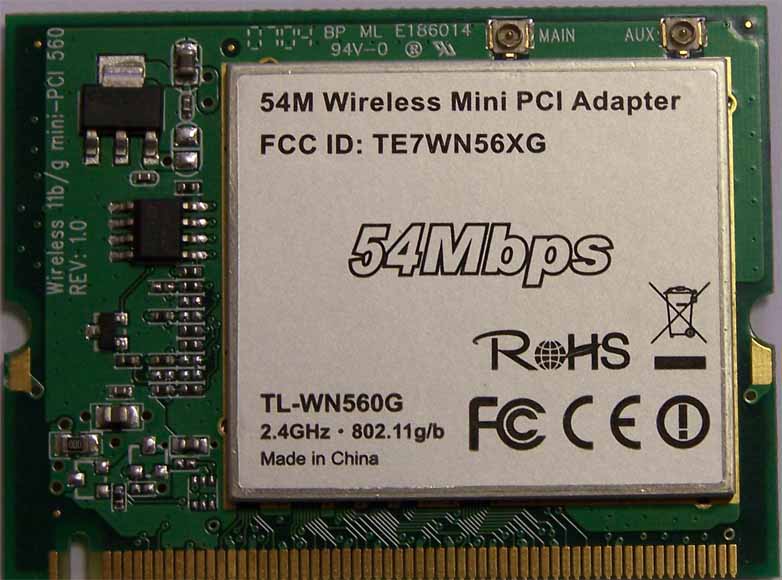

4.TL-WN560G
5.SuperRange2 (400 мВт)

Список измерительного оборудования:
1.Анализатор спектра Tektronix-492
2.Анализатор спектра и АЧХ SNA 5-4000

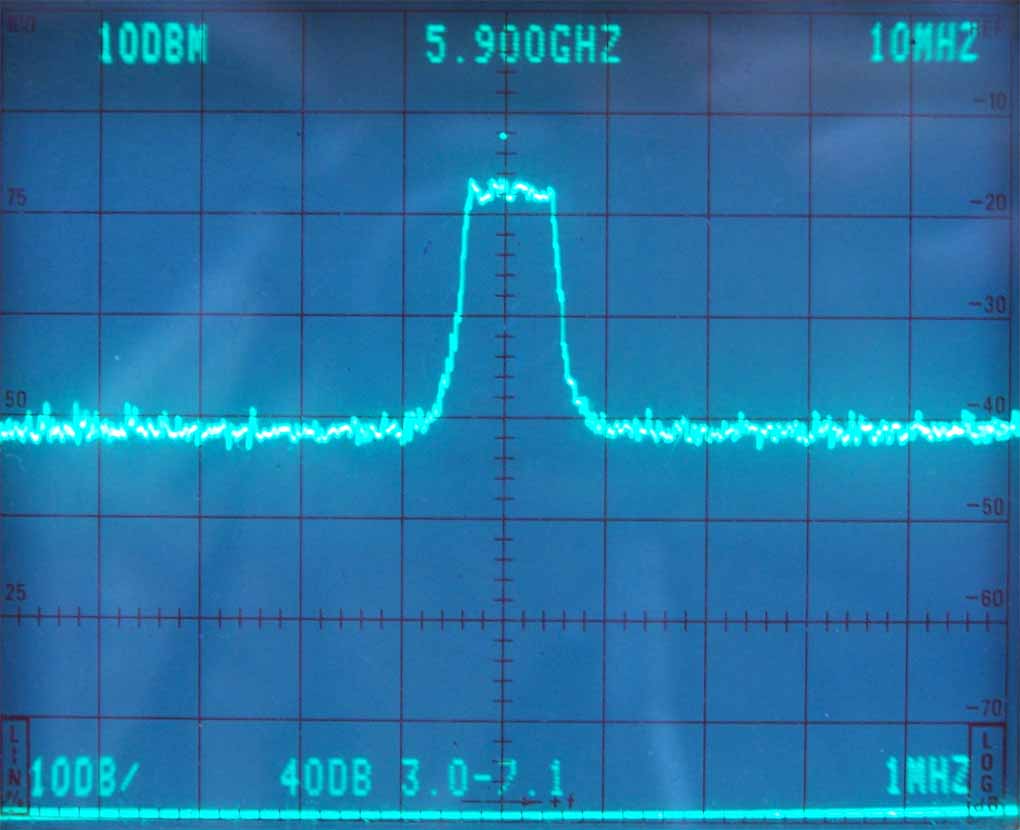

Снятие спектральных характеристик производилось:

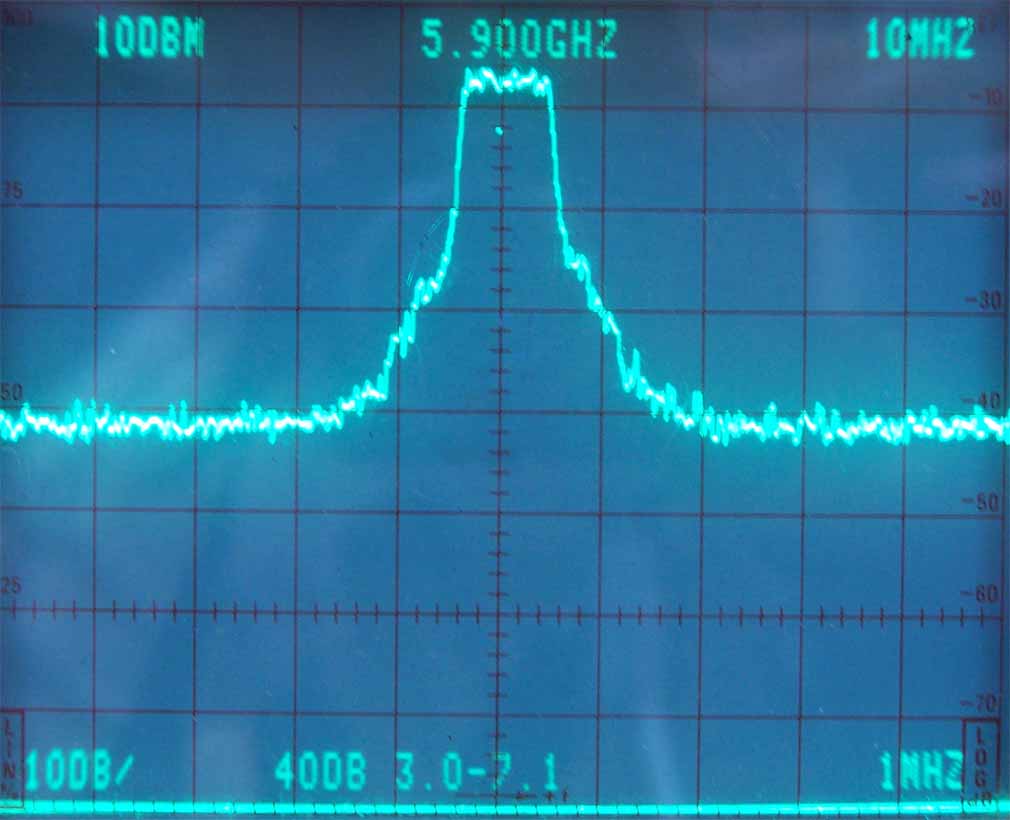

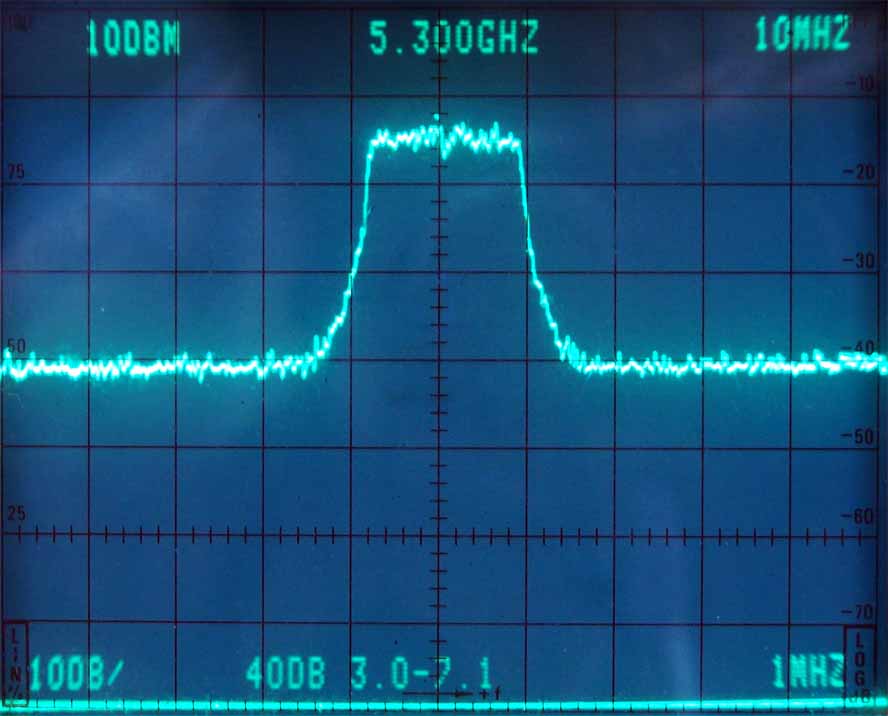

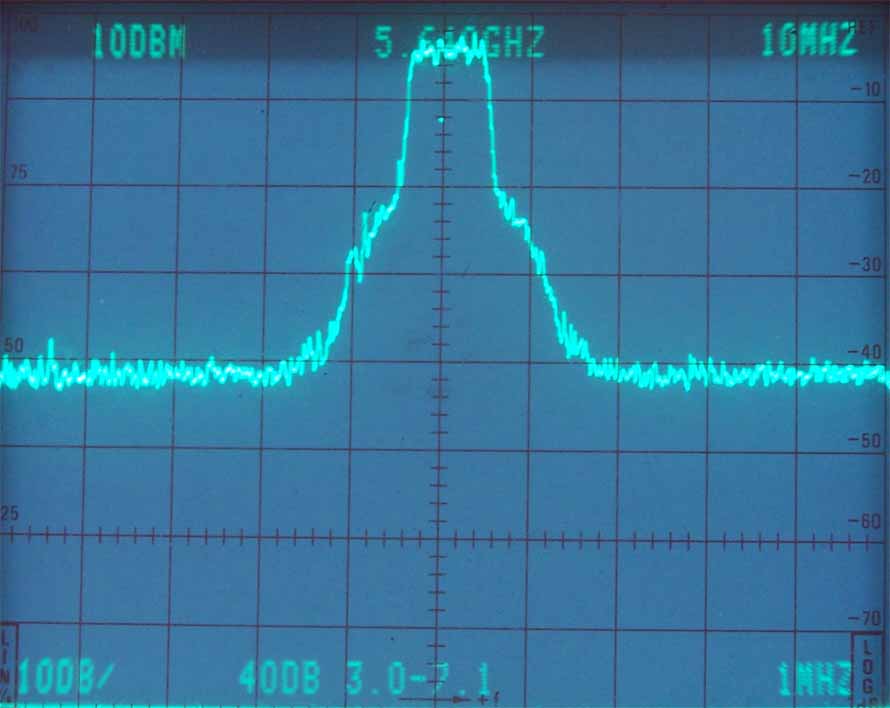

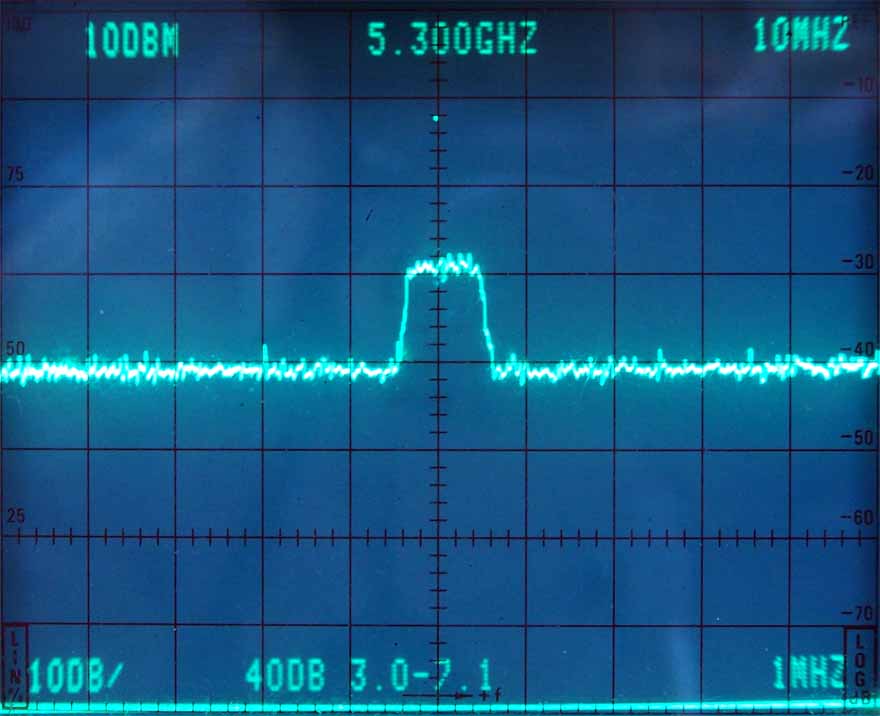

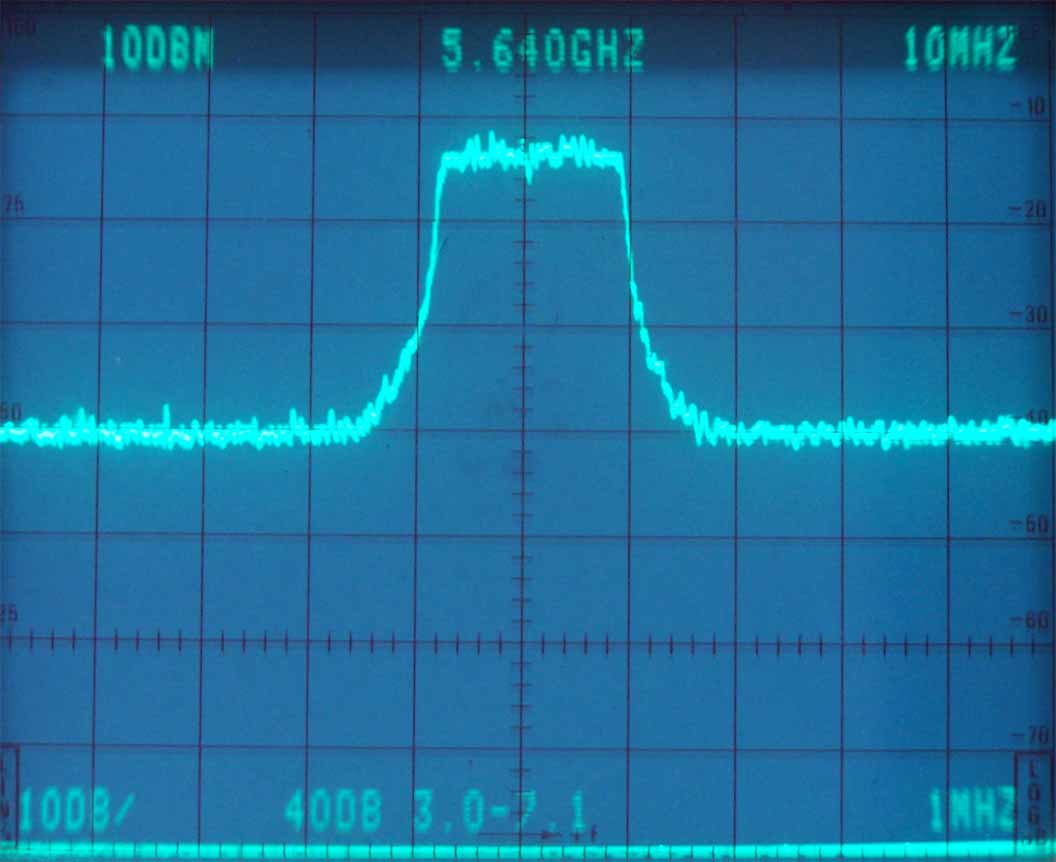

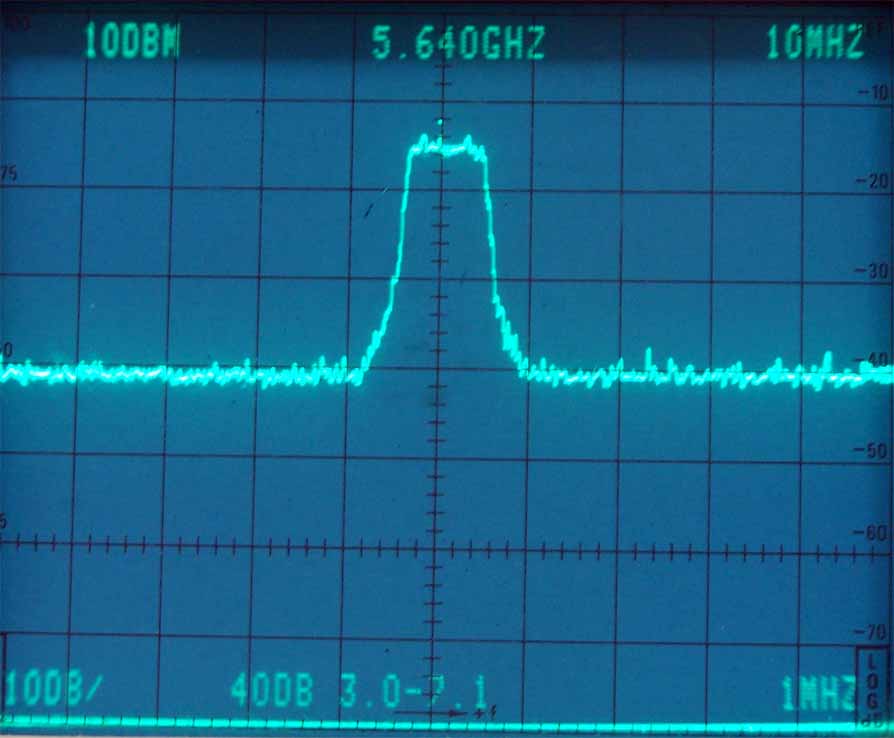

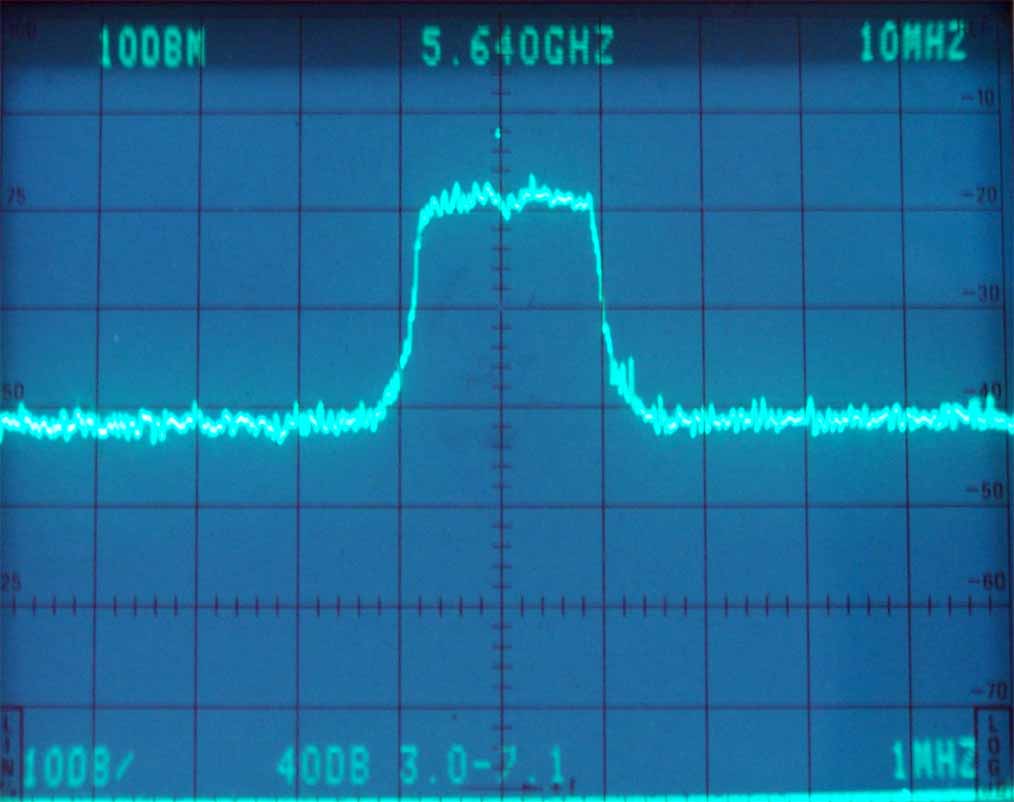

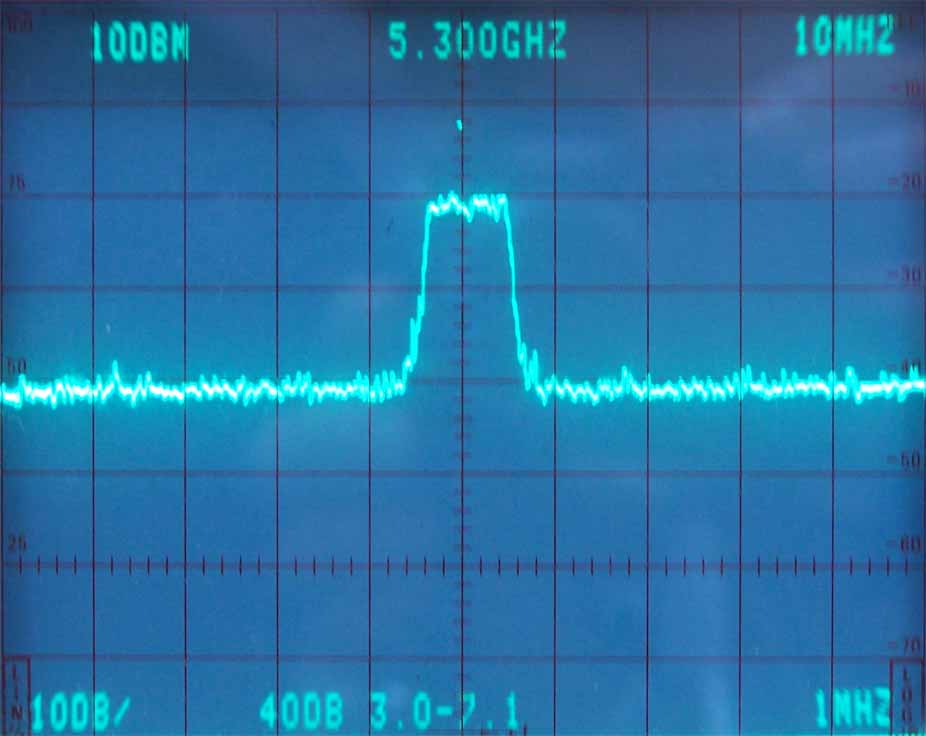

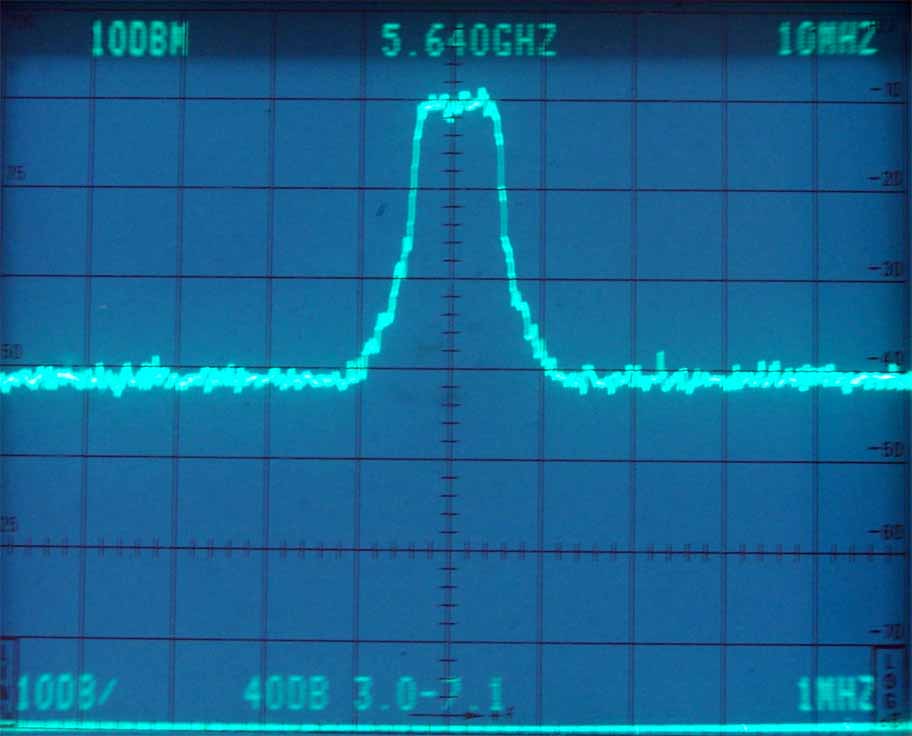

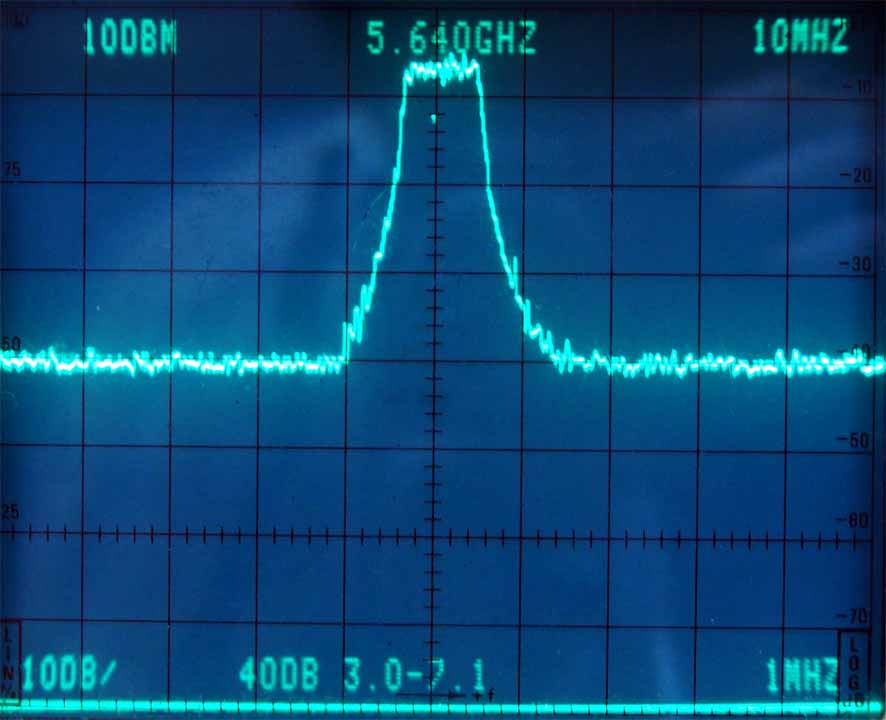

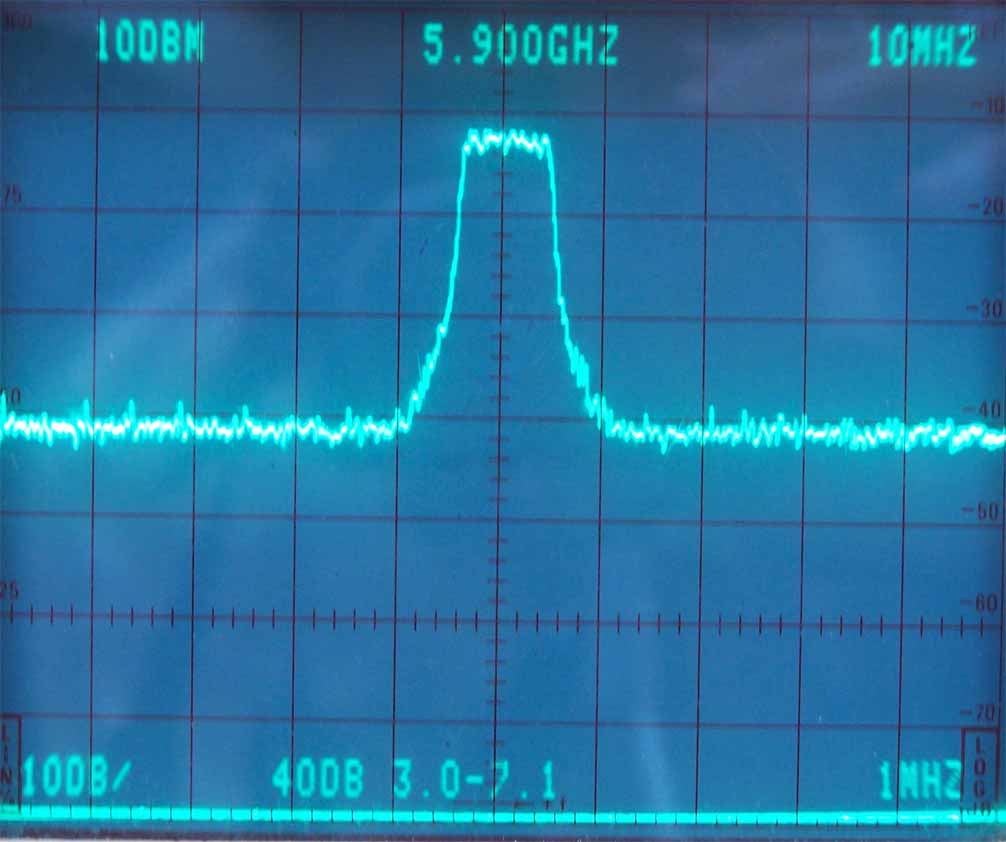

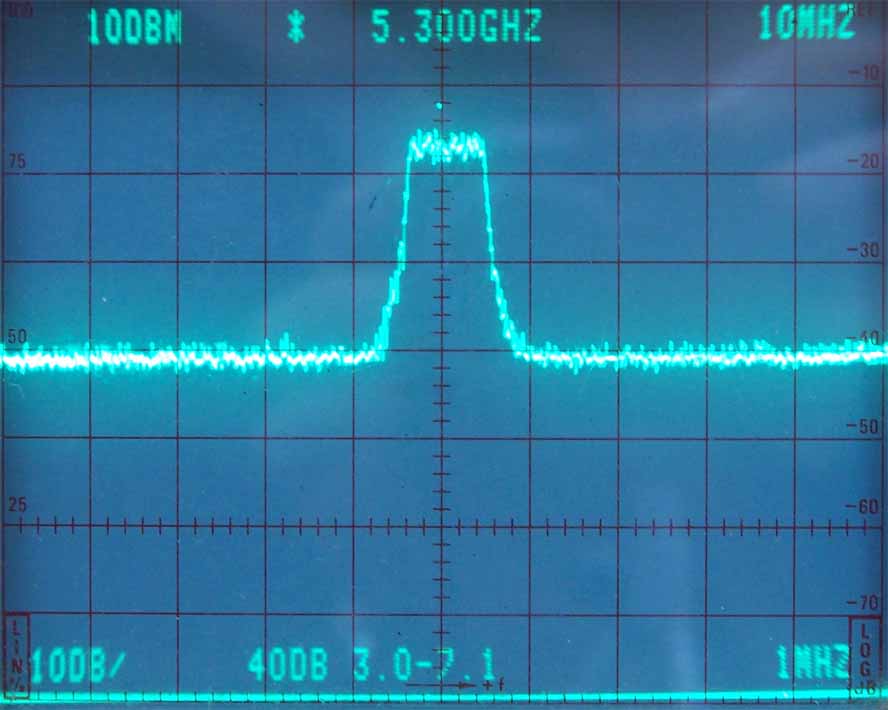

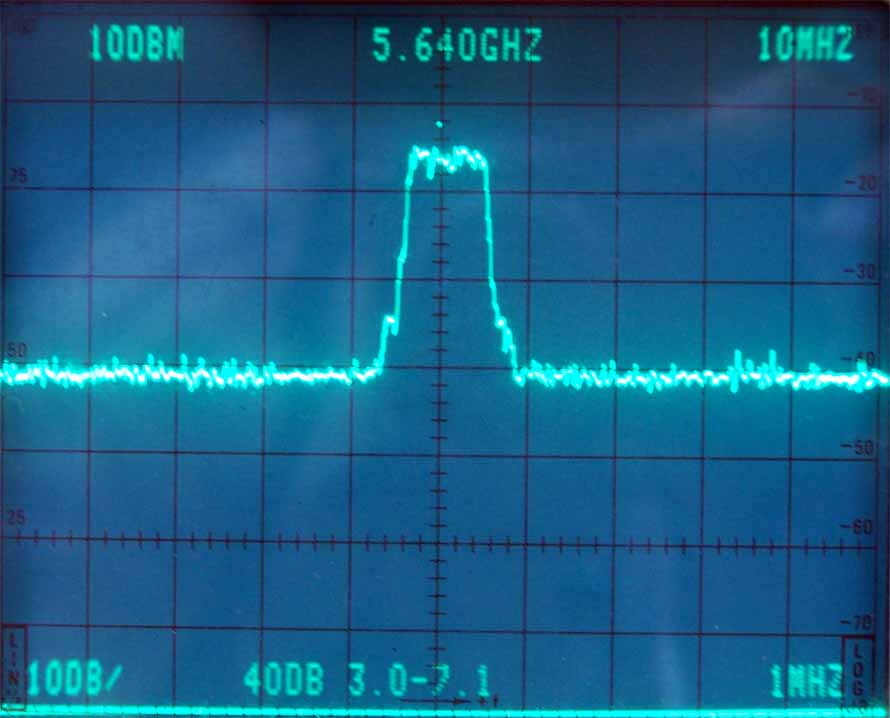

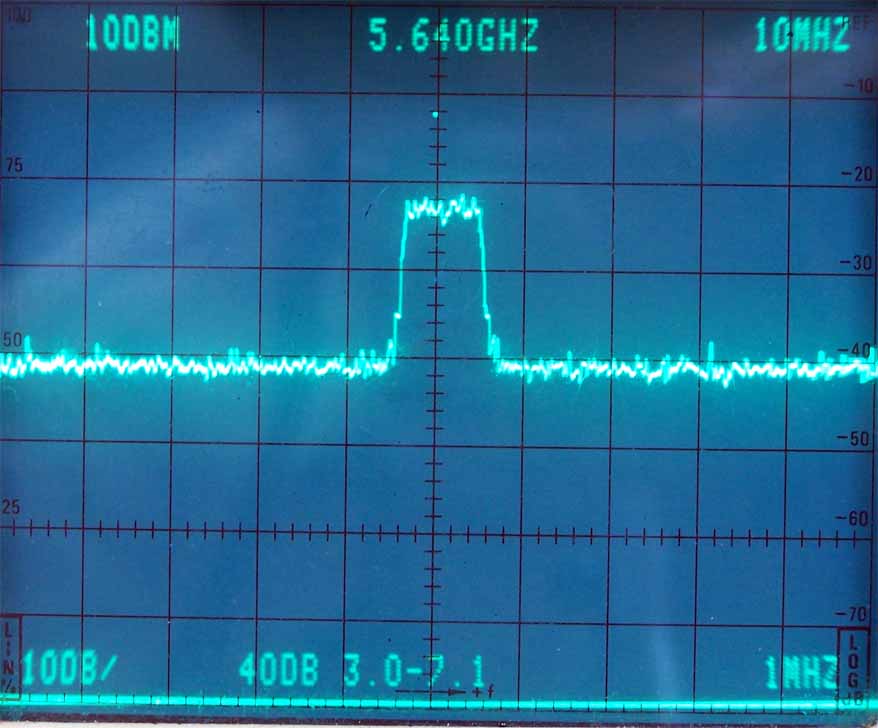

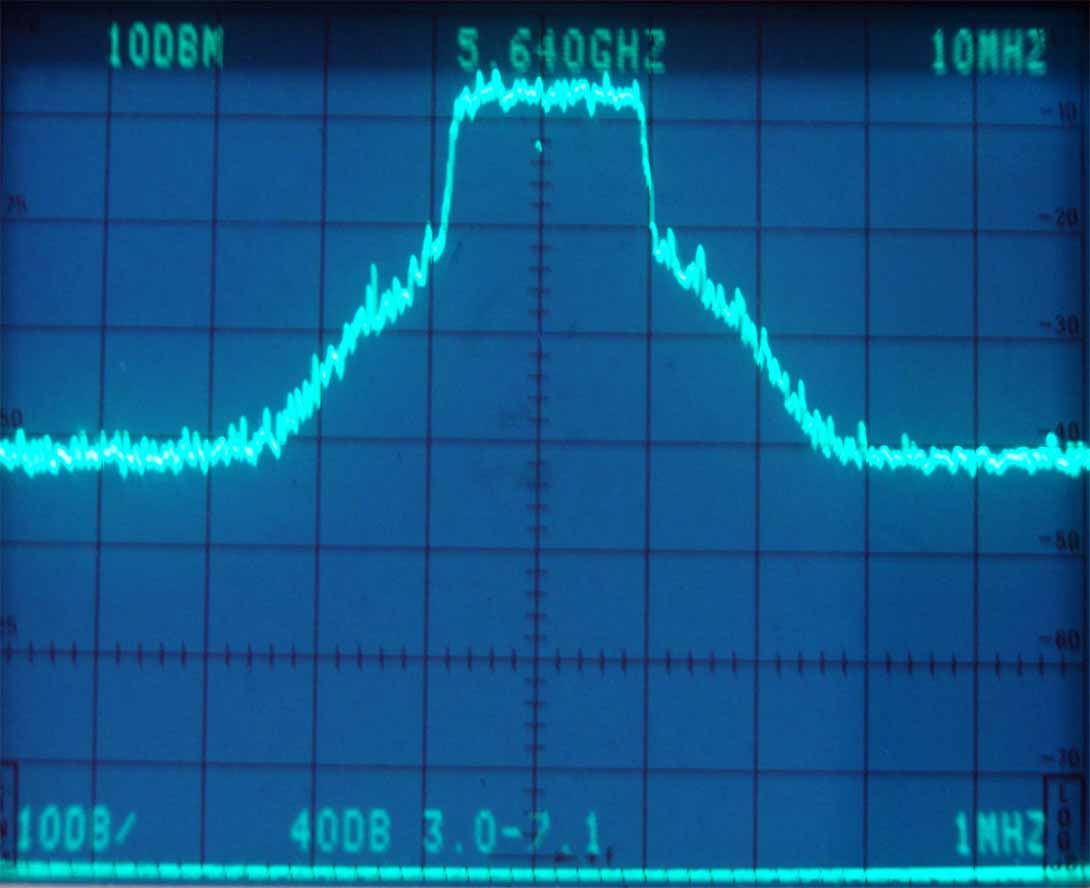

в диапазоне 5 ГГц – Tektronix-492 (частоты 5,3ГГц;5,64ГГц)

1.NMP-8602 PLUS
2.NL-5354MP
3.WMIA-123AG

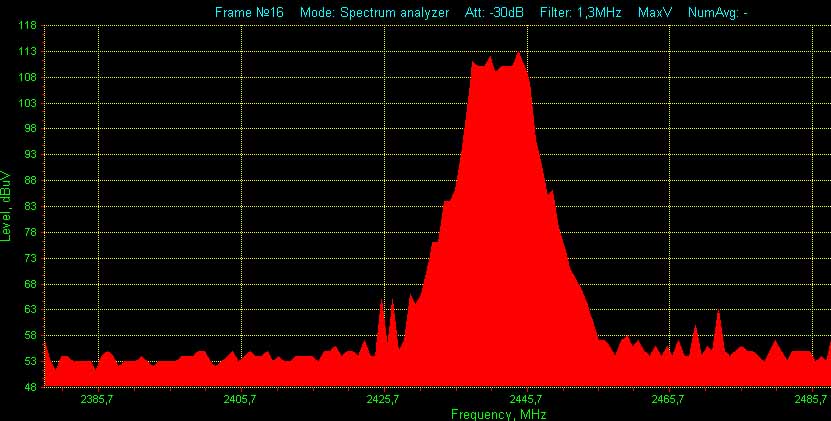

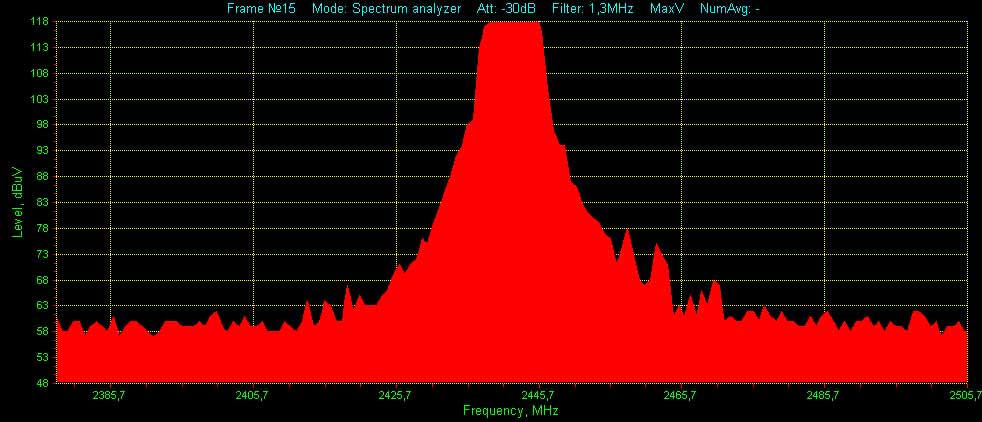

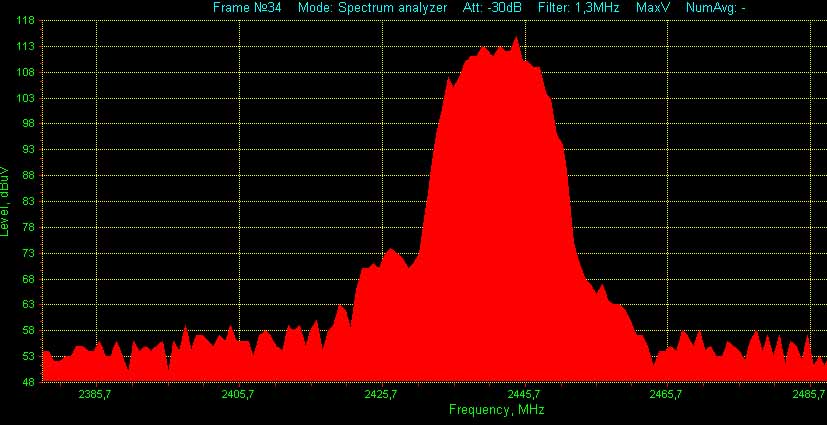

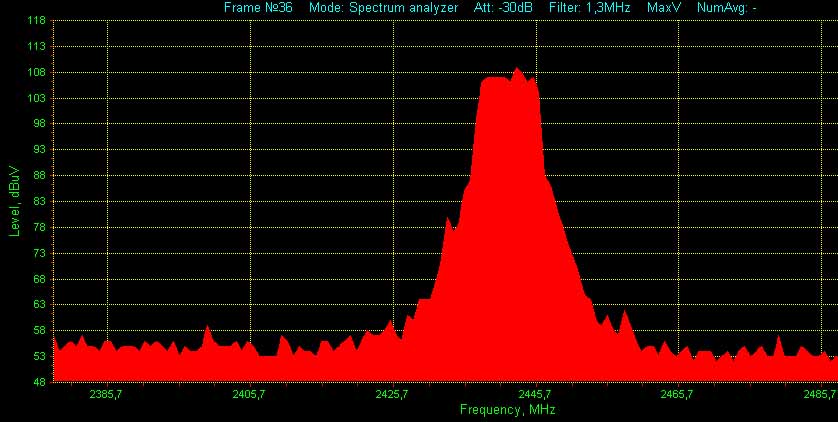

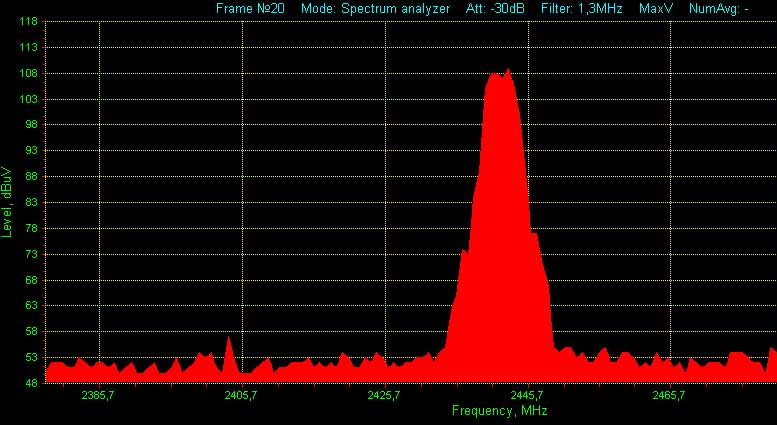

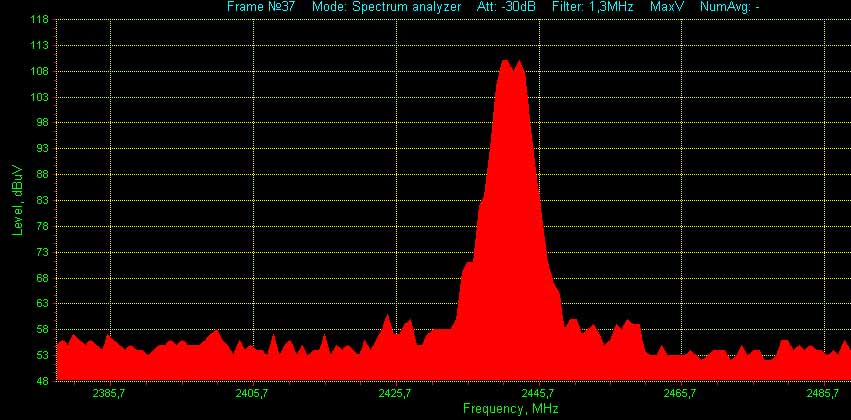

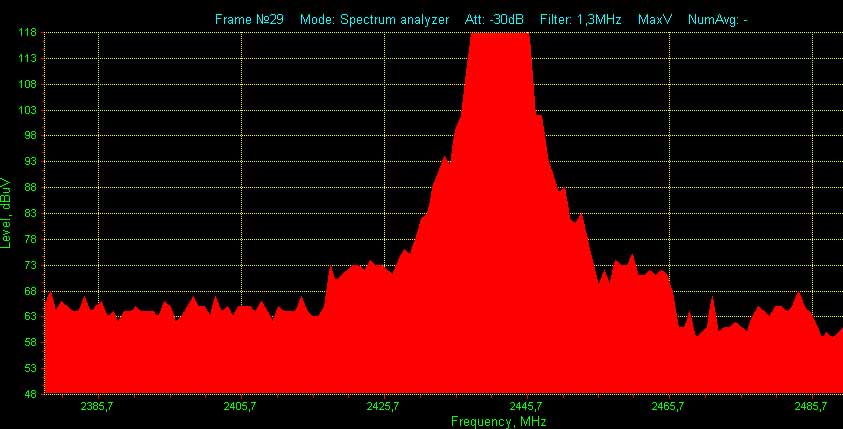

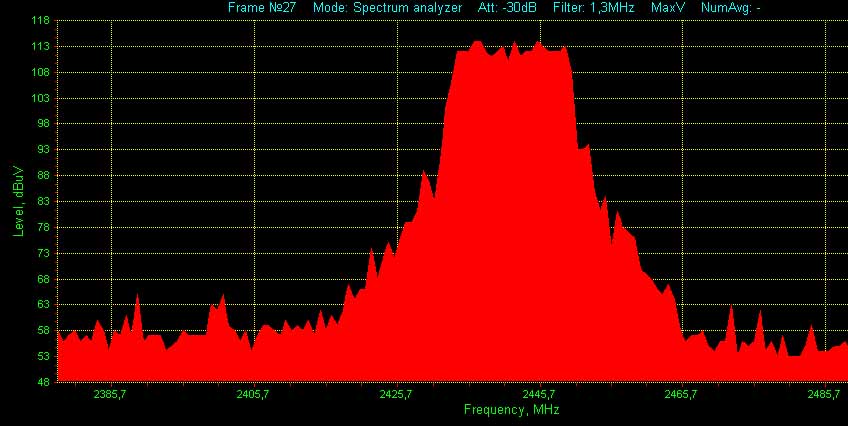

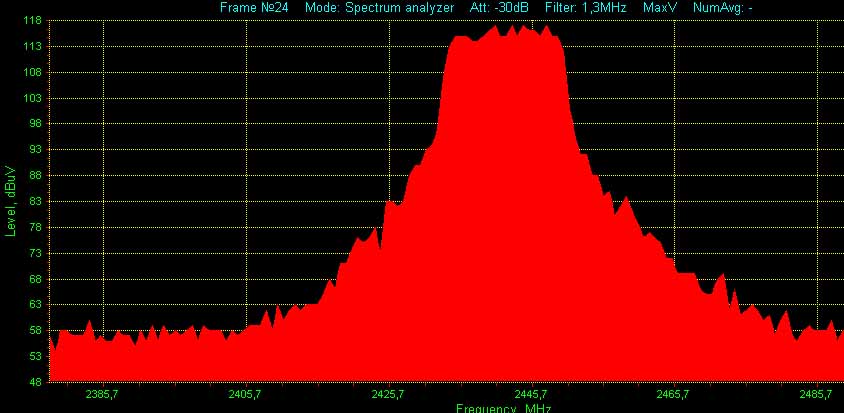

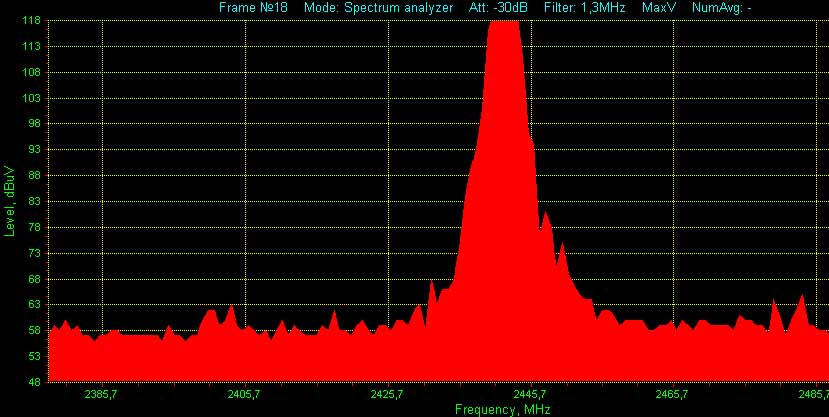

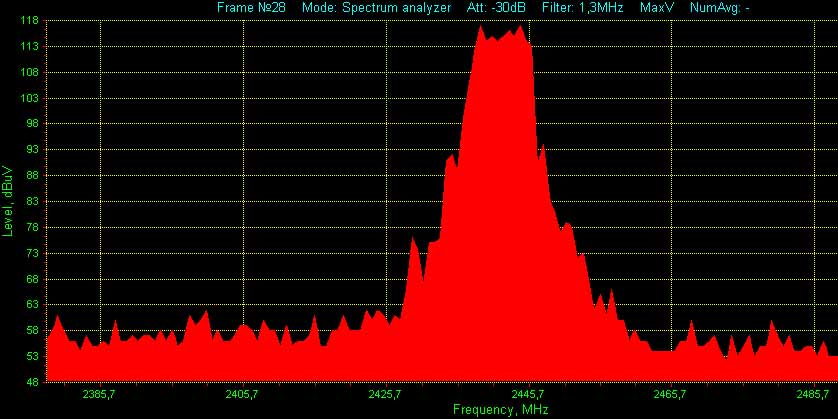

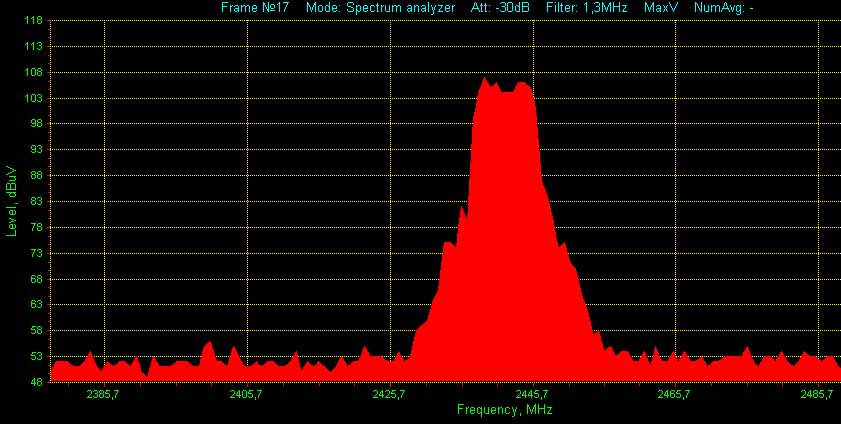

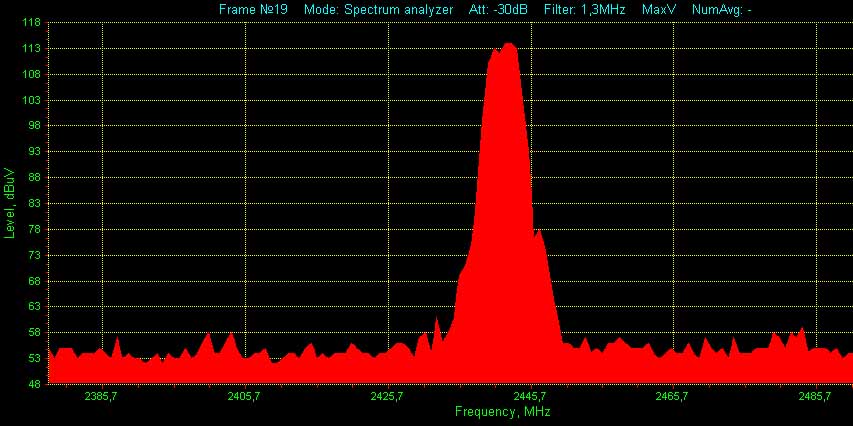

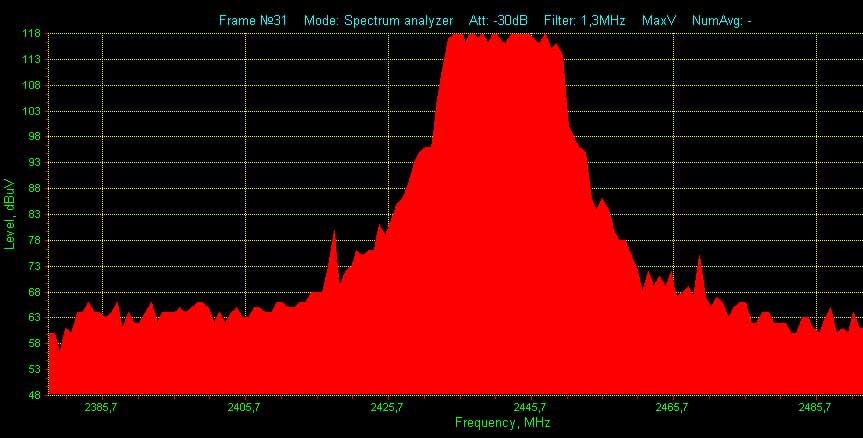

в диапазоне 2,4 ГГц - SNA 5-4000 (частота 2,442 Ггц)

Выходная мощность : 5,10,17 дБм. (SuperRange2 -26 дБм с аттенюатором 10 дБ) Ширина полосы: 20, 10, 5 МГц

В ходе тестирования проводился сравнительный анализ соответствия ширины полосы излучения режимам 20 МГц, 10 МГц и 5МГц при разных значениях выходной мощности. Для большинства карточек полученные спектрограммы имели отклонения не превышающие 3-5%.

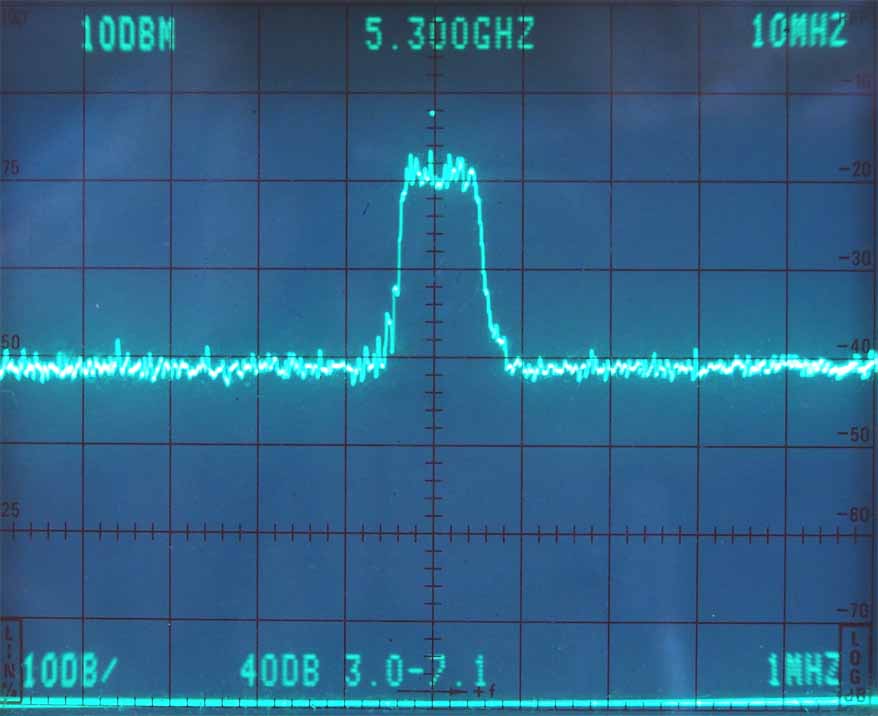

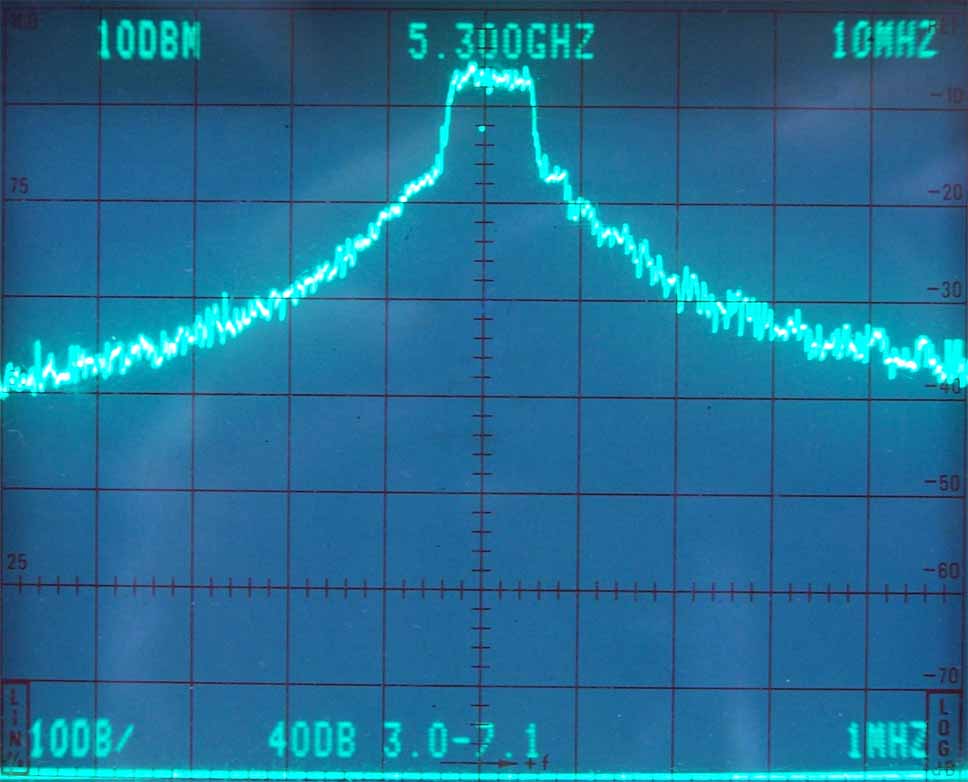

Нарекания вызвала только NL-5354MP на частоте излучения 5300 МГц, где ширина полосы излучения по уровню -30 дБ (на максимальной излучаемой мощности 17дБм) значительно превысила среднее значение. При понижении мощности спектр сигнала стал соответствовать норме.

К сожалению, в распоряжении измерительной лаборатории был только 1 карточка данной модели, и поэтому данное замечание в полном объёме относится только к этому экземпляру.
