В лаборатории компании ИМК было протестирована радиокарта компании Ubiquiti UB-5 5GHz.
Краткое описание радиокарты.
Chipset |
Atheros, 6th Generation, AR5414 with SuperA/Turbo Support |
Radio Operation |
IEEE 802.11a, 5GHz |
Interface |
32-bit mini-PCI Type IIIA |
Operation Voltage |
3.3VDC |
Antenna Ports |
u.fl |
Temperature Range |
-30C to +70C |
Security |
WPA, WPA2, AES-CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP |
Data Rates |
6Mbps, 9Mbps, 12Mbps, 24Mbps, 36Mbps, 48Mbps. 54Mbps |
TX Channel Width Support |
5MHz / 10MHz / 20MHz / 40MHz |
ZgodnoA›A‡ z RoHS |
Yes |
Avg. TX Power |
23dBm, +/-1.5dB |
Max Current Consumption |
1.10A, +/-100mA |
Измерения проводились электрических параметров выходная мощность, чувствительность приемника и спектральная маска на выходе передатчика.
И так параметр выходная мощность, по заявлению производителя данной радиокарты, производитель заявляет выходную мощность 200 млват.

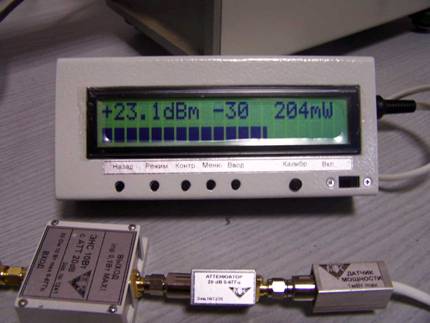

Пиковая выходная мощность, погрешность измерений +/- 2 Дб
Для измерения чувствительности, мы используем регулируемый аттенюатор, и полностью экранированные УФУ, старались как могли, изолировать таким образом, чтоб карточка не «светила» через возможные щели металлического корпуса.

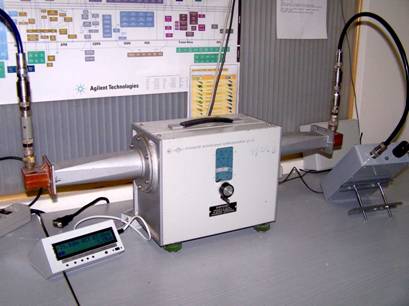

Стенд, регулируемый аттенюатор, изоляция достигается + 100 Дб
Измерения производили в составе таких радиокарточек как:
R52n-M - R52, R52n-M - UB5 и непосредственно Ubiquiti UB5 -- Ubiquiti UB5
Частота измерения 5180 МГц, ширина полосы излучения 20 Мгц.
Тест №1:
R52n-M - R52
Длина регулируемой линии аттенюация +100db
Затем регулируемый аттенюатор вносит увеличение аттенюации.
+0db -73/-71 send:26mb receive:33 both:15
+5db -80/-77 send: 18 receive:27 both:8
+10db -85/-81 send:14 receive:19 both:3-4
+15db -90/-85 send:7 receive:15 both:4-5
+17,5db -92/-88 send:2,9 receive: 8 both: 2
Тест №2:
R52n-M - UB5
Длина регулируемой линии аттенюация +100db
Затем регулируемый аттенюатор вносит увеличение аттенюации.
+0db -72/67 send:30 receive:30 both:16
+5db -77/71 send:30 receive:30 both:15
+10db -82/-76 send:18 receive:26 both:10
+15db -87/81 send:13 receive:18 both:7
+20db -88/-87 send:3-4 receive:11-12 both:2-3
+20,5db -93/-87 send:1 receive:8 both:2
Тест№3:
Ubiquiti UB5 -- Ubiquiti UB5
Длина регулируемой линии аттенюация +100db
Затем регулируемый аттенюатор вносит увеличение аттенюации.
+0db -70/-66 receive:20,5 send:20 both: 10.1/10.2
+5db -75/-76 receive:18,6 send:17,8 both:9,7/9,7
+10db -78/-79 receive:14,5 send:14,2 both:7,1/7,1
+15db -82/-83 receive:11 send:10,7 both:4,8/4,8
+20db -86/-87 receive:8 send:7,5 both:3,3/3,3
+25db -90/-91 receive:5,3 send:4,3 both:1,5/1,6
+30db -91/-91 receive:3,2 send:1,2 both:1,2/1,3
+32db -92/-93 receive:2,2 send:0,6 both:0,4/0,5
Вывод:
Потеря соединения радиокарт:
R52n-M - R52 при изоляции между ними +117,5 Дб
R52n-M - UB5 при изоляции между ними +120,5 Дб
Ubiquiti UB5 -- Ubiquiti UB5 при изоляции между ними +132 Дб
В соотношении мощности 200 Млват, мы наблюдаем хорошую, можно сказать высокую чувствительность данной радиокарты, что в принципе достаточно редкое явление.
Спектральные маски в полосе 5,10,20,40 МГц в начале диапазона 5 ГГц, и ближе к его окончанию. Хотим обратить внимание на крутизну спектральной маски в спектральной маске в начале диапазона и в конце.
Полоса 5 Мгц
Полоса 10 Мгц частота 5320 Мгц
Полоса 10 Мгцчастота 5715 Мгц
Полоса 20 Мгц
Полоса 40 Мгц частота 5290 Мгц
Полоса 40 МГц частота 5740 МГц
Собственно из последних спектральных масок очень четко видно крутизна характеристик. Согласно показаниям прибора на частоте по уровню -30 ваш сигнал будет занимать полосу чуть больше 60 МГц на частоте излучения 5740 Мгц.
Более детально вы всегда сможете узнать и прочесть на сайте компании IMC.UA или на корпоративном форуме www.rubka.ua
