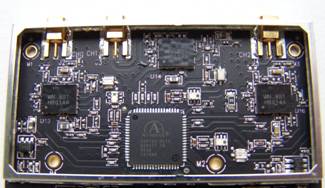

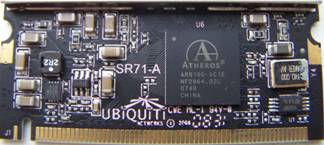

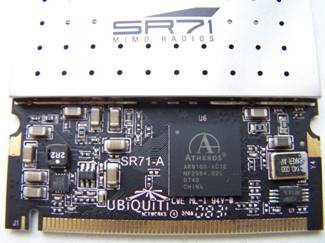

Измерительная лаборатория компании ИМК в рамках тестирования радиооборудования произвела тестирование радиомодуля о компании Ubiquiti SR71-A SR71

CARD INFORMATION:

Wireless Chipset Atheros AR9160 with DFS SUPPORT

Radio Operation IEEE 802.11a/b/g/n

Interface 32-bit mini-PCI Type IIIA

Operation Voltage 3.3VDC

Antenna Ports (3) MMCX for 3x3 MIMO Operation

Temperature Range -40C to +80C (extended temp version up to +95C)

Security 802.11i with AES-CCM & TKIP Encryption, 802.1x, 64/128/152bit WEP

Data Rates Legacy 802.11a/b/g (1-54Mbps), 802.11n (up to 300Mbps)

RoHS Compliance YES

REGULATORY INFORMATION

Wireless Modular Approvals FCC , Industry Canada, CE

Тестирование велись по основным параметрам:

• Выходная мощность передатчика

• Чувствительность радиокарты

• Спектральная маска на выходе передатчика.






Макет тестирования.

Тест радиокарт SR71a
802,11n
Оборудование:
Точка 1
1. RouterBoard 411ah
2. Радиокартa  Ubiquiti SR71-a
3. Pigtale -3шт
4. Ант. 10 dB -3 шт

Точка 2
1. RouterBoard 411 ah
2. Радиокартa  Ubiquiti SR71-a
3. Pigtale MMCX -3шт
4. Ант. 10 dB -3 шт.

OS MikroTik v4.0rc1
Настройки:
band: 5ghz-onlyN
frequency: 5180 MHz
ht-ampdu-priorities: 0
ht-guard-interval: any
ht-extension-channel: above-control
ht-txchains: 0-1-2 (all chains)
ht-rxchains: 0-1-2 (all chains)
tx-power: 5 dB, Card Rate (установлено из-за маленького расстояния)

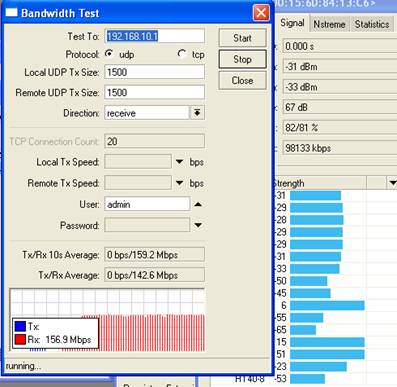

Тест пропускной способности (ограничен производительностью самого центрального процесора).

Максимальная пропускная способность:
UDP пакеты в одну сторону у нас получилось не больше 160Мбит/с
TCP пакеты одну сторону не больше 80Мбит/с

При этом скорость канальная постоянно прыгает и реальная пропускная способность меняется от 20 Мбит/с до 80Мбит/с. Средняя 40-50Мбит/с

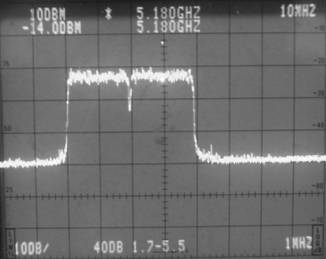

Спектральная маска на выходе передатчика.





И так, что хочется отметить в заключении:

При идеальных условиях в радиоэфире, и не большой расстоянии 3-7 км можно достичь высокой пропускной способности до 200 мбит/с.

Все антенны должны иметь одинаковые электрические параметры, в случае выхода из строя или ухудшения параметров любой антенны, канал становится нестабильным скорость резко снижается.

Собственно на этом все достоинства данного радиоблока Ubiquiti SR71-A SR71 заканчиваются.



Что можно отметить из недостатков:
- Необходимо устанавливать по 3 антенны с каждой стороны, что не всегда удобно или устанавливать дорогостоящие антенны 3в1
- Нет возможности вручную устанавливать канальную скорость, а также выбирать ширину полосы 20 или 40 МГц.
- Скорость постоянно «прыгает», это связанно с обстановкой в эфире и параметрами антенны.
- Плохая помехоустойчивость, при незначительных помехах, скорость снижается, ширина полосы излучения увеличивается.
- При переходе в полосу 40 МГц центральная частота смещается на 10Мгц влево или в вправо, обратите внимени на рисунки спектральных масок. Так при программной установке частоты излучения 5180МГц, анализатор спектра показывает центральную частоту излучения 5190 МГц.
- Не работает режим Nstreme.
- Передатчики явно нуждаются в дополнительном теплоотводе, заявленная мощность соответствует, 400 Млват.


Вывод, использовать данную радиокарту при строительстве своих сетей, будет решать каждый. Мы для себя уже сделали выводы, что для построения сетей такие устройства не пригодны, а вот для организации канала точка точка, в чистом радиоэфире и на небольших расстояних, вполне пригодна. Данному устройству мы не можем присвоить знак рекомендовано ИМК.
