Теория неэкранированных ВЧ пигтейлов.

Существует много споров будет или не будет работать радио оборудование если внутри одного корпуса внутри более двух радиоблоков. Измерительная лаборатория компании ИМК выносит на обсуждение общественности небольшую лабораторную работу. Цель лабораторной работы проверить влияние двух и более радиокарт установленных в одном корпусе друг на друга. А вернее взаимная интерференция. А так же измерить чувствительность популярных радиокарт диапазона 2,4 ГГц.

Для проверки использовались стандартные пигтейлы, а так же пигтейлы закрытого типа.

Схема построения включения была выполнена по следующему принципу.

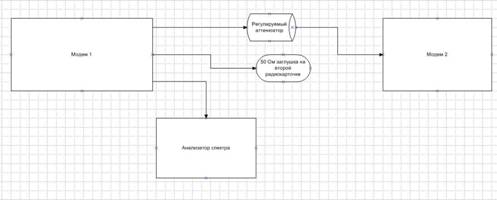

Два модема в экранированных корпусах активная карточка модема 1 и модем 2 были соединены между собой экранированным ВЧ кабелем через регулируемый аттенюатор. В корпус модема 1 был дополнительно через измерительную антенны подключен анализатор спектра, сама антенна находилась внутри корпуса модема 1. Еще одна радиокарточка установленная внутри корпуса модема 1 была заглушена по выходу ВЧ 80 Дб аттенюаторами, дабы избежать каких ли бо наводок по входу снаружи блока. Эта карточка будет слушать через пигтейл то что она услышит внутри корпуса.



Первые измерения были произведены когда внутри модема 1 обе радиокарточки работали через обычные штатные пигтейлы. Между модемами 1 и 2 был сгенерирован трафик, а анализатор спектра и вторая радиокарточка установленная внутри модема 1 слушали эфир внутри корпуса модема 1.

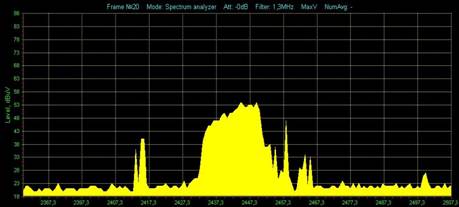

Как видим внутренняя антенна анализатора спектра видела излучение внутри корпуса по уровню -53 Дб.


Ну а сам микротик показывает в своих единицах 30,5 что слышит вторая карточка, работая через обычный пигтейл внутри корпуса, напомним выход этой радиокарточки снаружи корпуса заглушен 80Дб-льным аттенюатором.

После этого активная карточка модема 1 была подключена к пигтейлу закрытого типа. И снова запущены тесты измерений.

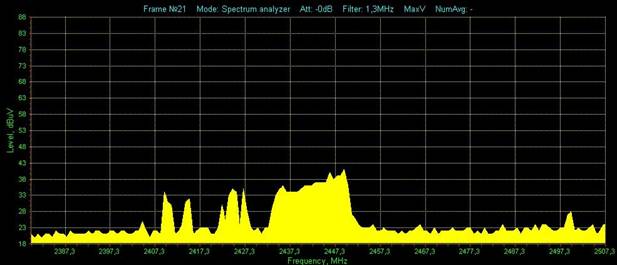

Как видим внутренняя антенна анализатора спектра видела излучение внутри корпуса по уровню -33 Дб.


Так же уменьшились показатели и ОС микротик.

Это говорит о том, что пигтейл закрытого типа уже уменьшает взаимное влияние двух фидеров друг на друга внутри одного корпуса.

Третьим этапом наших измерений было установка закрытого типа пигтейла на вторую радиокарточку, экранирование двух радиокарточек и подключение к выходу неиспользуемой радиокарточки пигтейла анализатора спектра.

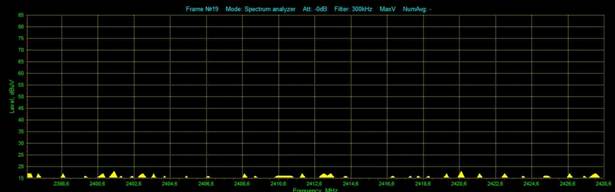

Как видим при таком методе экранирования практически полностью пропадает взаимное влияние двух и более радиоблоков установленных внутри одного корпуса.

Более детально об этой лабораторной работе вы сможете прочесть на сайте технической поддержки компании ИМК
www.rubka.ua

Также вы сможете прочесть о проблемах взаимного влияния между радиокартами установленных внутри одного корпуса и о том, какие могут возникать проблемы в результате такой компановки проблемы.
