И так к нам тестирование попала антенна которая называется «Щелевая антенна»
Щелевая антенна, антенна, выполненная в виде металлического радиоволновода, жёсткой коаксиальной линии, объёмного резонатора или плоского металлического листа (экрана), в проводящей поверхности которых прорезаны отверстия (щели), служащие для излучения (или приёма) радиоволн. Излучение происходит в результате возбуждения щелей: в волноводах, резонаторах и коаксиальных линиях — внутренним электромагнитным полем, в плоских экранах — с помощью радиочастотного кабеля, подключенного непосредственно к краям щели.
В общем случае расчёт поля Щелевая антенна представляет собой сложную дифракционную задачу, которую можно существенно упростить, вводя фиктивный «магнитный» ток, текущий вдоль щели, представив щелевой излучатель в виде магнитной антенны (см. Излучение и приём радиоволн). При этом, например, поле щели, прорезанной в плоском экране, совпадёт (при замене векторов Е и Н соответственно на Н и —Е) с полем ленточного вибратора, дополняющего экран до сплошного (метод расчёта Щелевая антенна, получивший назв. принципа двойственности; впервые предложен А. А. Пистолькорсом в нач. 40-х гг. 20 в.).
Нужно отметить, что изготовление таких антенн крайне затруднительный процесс. И не взирая на ее хорошие характеристики она крайне редка.
Дело в том, что для ее изготовления нужна высокая точность. Посему изготовление таких антенн промышленным способом не приводит к хорошим результатам. Посему если к вам попала антенна заводского изготовления не спешите радоваться.
Кто надумает заняться кустарным изготовлением, может воспользоваться чертежами. 32slotWaveguide_English&Metric.pdf
Кстати первое свое применение данные типы антенн получили на летательных аппаратах.

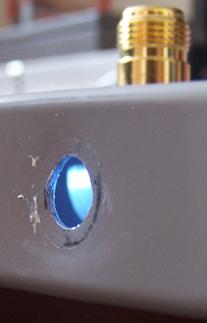

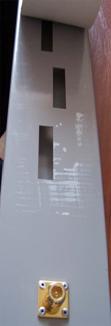

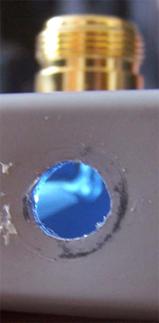

И так антенна щелевая производитель неизвестен, судя по изготовлению приближенно к заводскому.
Антенна измерялась на предмет Ку (коэффициента усиления), КСВ, и заявленной диаграммы направленности.
|
Наименование параметра
|
Значение
|
Входной разъем разъём
|
N-type female, 50 Ом
|
Крепление
|
на вертикальную трубу диаметром 30…60 мм
|
Коэффициент усиления
|
18 дБ
|
Поляризация
|
горизонтальная
|
Ширина ДН в горизонтальной плоскости
|
1200
|
Ширина ДН в вертикальной плоскости
|
60
|
Неравномерность диаграммы направленности
|
± 1дБ
|
|
Диапазон частот
2400-2500 МГЦ
|
Высота антенны
1150мм
|
КСВ
<=1,5
|
Особое внимание при эксплуатации данной антенны следует уделить на работу их в условиях проливного дождя, плотного снега, а так же обледенения.
Мы имели опыт работы с волноводно-щелевыми антеннами.
Если вблизи от щели появляется среда, отличная от воздуха (даже через защитную пленку, как у предоставленного образца), то изменяются ее резонансные характеристики, что приводит к расстройке антенны.
Рекомендовано в работе микросотовых до 2 км базовых станций.
В этот раз мы не приводим полного отчета, измерений в частности ТТХ характеристик
Полный отчет и рассказ по антенне мы сможете прочесть на форуме технической поддержки www.rubka.net
