Измеряем устройство RouterBoard RB/711-5Hn-U Mikrotik
По просьбе участников рынка, прозвучавшая на сайте local.com.ua в лаборатории компании ИМК провели тестирование и небольшое измерение данного устройства.
Тестирование велось по основным параметрам:
-
соответствие выходной мощности излучения
-
чувствительность
-
спектральная маска.
|
BIOS:
|
RouterBOOT
|
|
Power Over Ethernet (PoE):
|
10..28V DC (нет питания по линиям передачи данных)
|
|
Антенный разъем:
|
MMCX/U.Fl
|
|
Архитектура:
|
MIPS-BE
|
|
Беспроводные карты:
|
встроенная 5GHz AR9280 802.11a/n
|
|
Вес:
|
0.067 кг.
|
|
Встроенный радиомодуль:
|
Да
|
|
Выходная мощность:
|
802.11a:
23dBm @ 6Mbps to 19dBm @ 54 Mbps
802.11n:
22dBm @ MCS0 to 15dBm @ MCS7
|
|
Количество слотов MiniPCI:
|
нет
|
|
Модуляция данных:
|
64-QAM
16-QAM
CCK
DBPSK
DQPSK
OFDM
DSSS
BPSK
QPSK
|
|
Наличие PoE:
|
Да
|
|
Напряжение потребляемое:
|
До 4.5W
|
|
Оперативная память:
|
32 MB
|
|
Память:
|
встроенный чип памяти 64MB NAND
|
|
Поддержка ОС:
|
RouterOS v4, Level3 license
|
|
Порты:
|
1х 10/100 Mbit/s Fast Ethernet порт с поддержкой Auto-MDI/X
|
|
Потребляемая мощность:
|
до 4.5W при полной нагрузке 18V (0.245A)
|
|
Процессор:
|
Atheros AR7240, 400MHz
|
|
Размеры:
|
10.5 cm x 10.5 cm
|
|
Разъем для SFP модуля:
|
Нет
|
|
Светодиодные индикаторы:
|
Питание, NAND активность, 5 User LED - индикаторов
|
|
Стандарт IEEE:
|
802.11 a/n
|
|
Тип устройства:
|
Встраиваемая платформа
|
|
Чувствительность приемника:
|
802.11a:
–92 dBm @ 6Mbps to -76 dBm @ 54 Mbps
802.11n:
–92 dBm @ MCS0 to –73 dBm @ MCS7
|
Тест измерения параметров выходной мощности и схема включения полностью соответствует измерению устройства RB912UAG-5HPnD http://www.imc.org.ua/index3.php?a=rb912uag
При тестировании параметров выходной мощности, устанавливалось значение программно, а затем снимался показатель с индикатора выходной мощности.
Измерения проводились в режиме 802.11a.
|
Программно на устройстве
|
Реальный показатель на выходе устройства
|
|
default(22dB)
|
24.3 dB
|
|
20 dB
|
22.1 dB
|
|
17 dB
|
17.8 dB
|
|
15 dB
|
15.3 dB
|
|
13 dB
|
13.5 dB
|
|
10 dB
|
11.1 dB
|
|
8 dB
|
8.7 dB
|
|
5 dB
|
5.6 dB
|
|
3 dB
|
2.7 dB
|
|
1 dB
|
-- dB
|
Табл. 1
Из таблички 1 видно, что разброс мощности незначителен, и заявленная выходная мощность производителя, соответствует указанной заводом изготовителем.

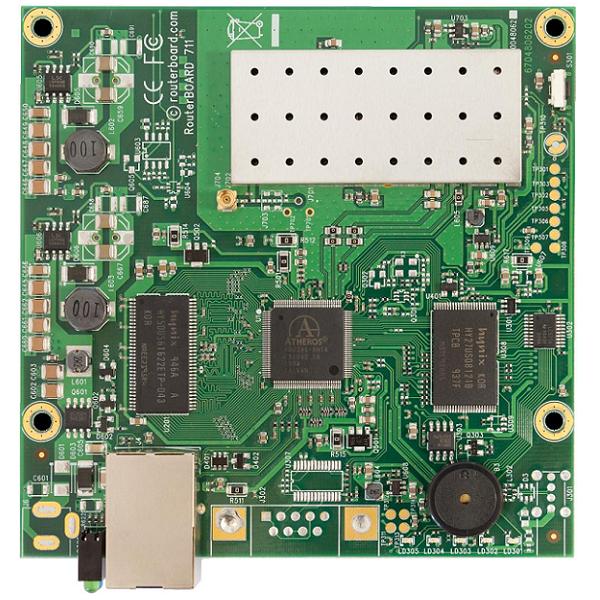

Рис.1 плата приеме-передатчика.

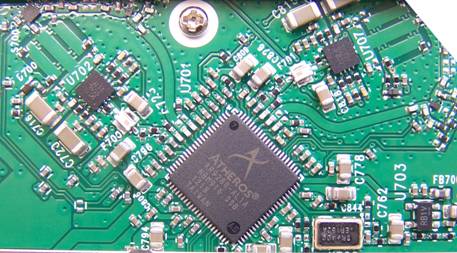

Рис. 2 выходной чип, усилитель мощности.
В качестве сборки усилителя выходной мощности используется сборка MSC 5530 и 217F компании Microsemi.
Рис. 3
(PDF) MSC 5530 datasheet
Более детально, с всеми режимами работы данного чипа вы сможете ознакомиться просмотрев даташит.
Теперь давайте посмотрим спектральные маски данного изделия при полосах излучения 5,10,20 Мгц. Измерения по уровню -30 Дб.
А так же режимы Above и Below.
Рис.4 Спектральная маска 40 МГц, режимах 2040 HT Above
Как и в изделии RB 912 идет смещение относительно установленной частоты программно.
Рис. 5 Спектральная маска 40 МГц, режимах 2040 HT Below
То же самое происходит сдвиг частоты, влево относительно программно установленной.

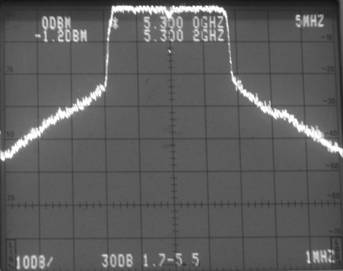

Рис. 6 спектральная маска при режиме излучения 5 МГц.

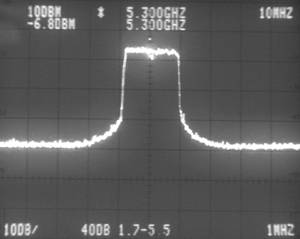

Рис. 7 спектральная маска при режиме излучения 10 МГц.
Рис. 8 спектральная маска при режиме излучения 20 МГц.
Что можно отметить, если не завышать мощность, то спектральная маска не «плывет» и вполне попадает в нормы.
Рис. 9 спектральная маска по уровню -30 Дб полоса излучения 20 МГц.
К сожалению, этот параметр излучения нас не обрадовал. По уровню, -30Дб желательно чтоб маска имела полосу излучения 20-24 Дб, данное изделие дает полосу
излучение 28,4 Дб.
Можно сделать вывод, что в качестве активного устройства, при строительстве в одной точке многосекторных базовых станций, данное устройство лучше не
использовать, или делать защитные интервалы между краями от центрального канала + 30 МГц.
И последний параметр, это проверка чувствительности изделия.
Схема включения полностью соответствует, данной схеме включения.
http://www.imc.org.ua/index3.php?a=rb912uag
|
№ п/п
|
Атеннюация,
Дб
|
Tx/Rx
|
CCQ
|
Скорость
, Мб/с
|
|
receive
|
send
|
both
|
|
1
|
90
|
83/86
|
90/82
|
8,1
|
11,5
|
4,3/4,8
|
|
2
|
93
|
86/89
|
77/69
|
4,0
|
9,1
|
2,4/2,9
|
|
3
|
95
|
87/90
|
33/30
|
2,7
|
5,5
|
1,4/2,0
|
|
4
|
97
|
88/92
|
52/34
|
0,17
|
2,7
|
0,14/0,2
|
|
5
|
99
|
90/92
|
40/33
|
--
|
0,2
|
--
|
|
6
|
100
|
---
|
---
|
----
|
---
|
---
|
А вот параметр чувствительности, не удовлетворителен, и не превосходит устройство RB912.
Однозначно можно сделать, вывод, что данное устройство, будет работать исключительно как абонентская станция.
Более детально вы сможете ознакомиться с результатами тестирования на нашем форуме www.rubka.ua
