Измерения пропускной способности оборудования РЭС «РАПИРА» H/S

В лаборатории, компании ИМК были проведены измерения, оборудования версии РАПИРА H/S. Измерения проводились, эмитируя разные радиотрассы (удаления между передатчиками), а также внесением радиопомех в измеряемый радиоканал. Попутно снималась спектральная маска, с излучающих устройств.

Непосредственно сам процесс измерений.

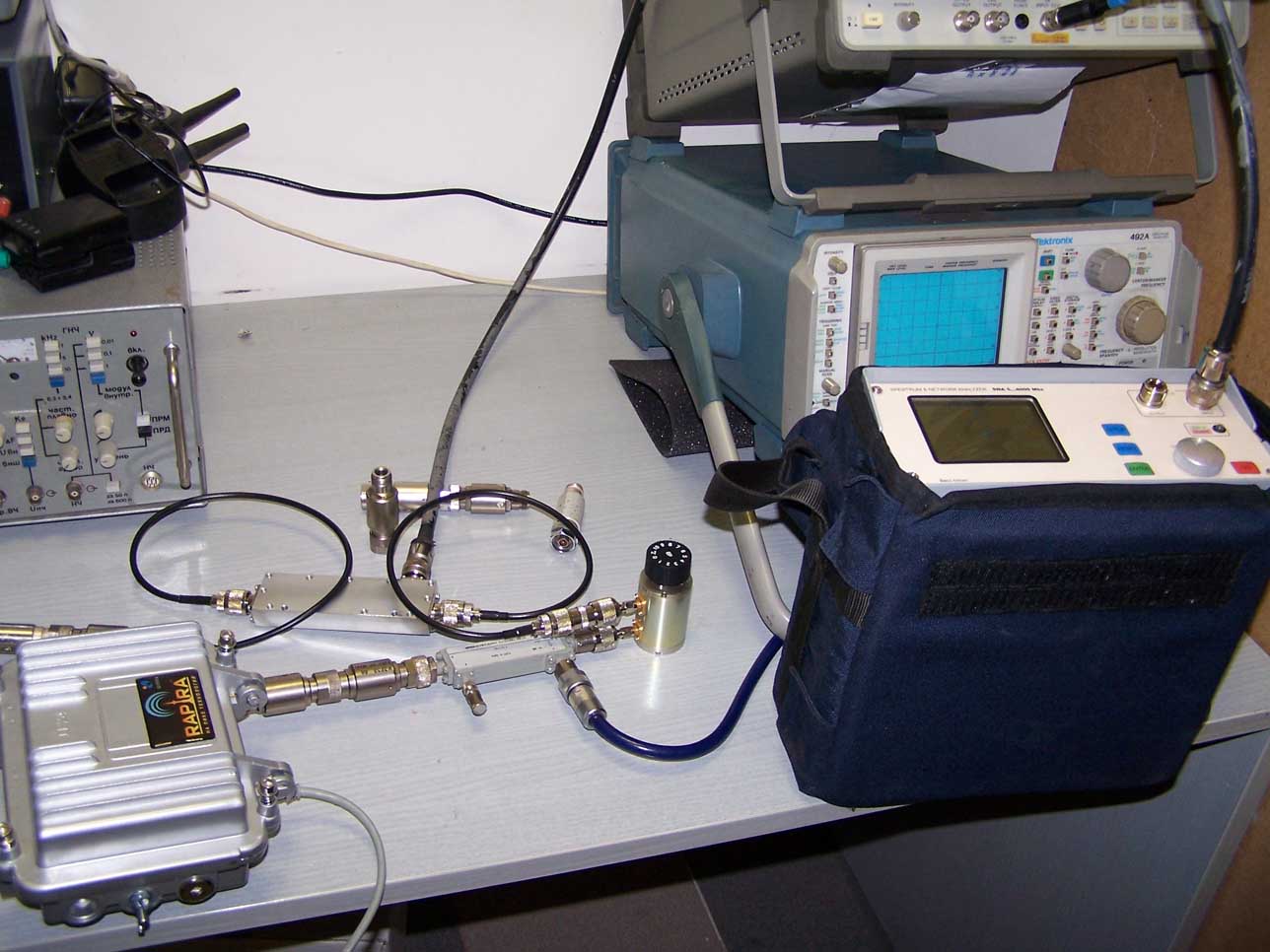

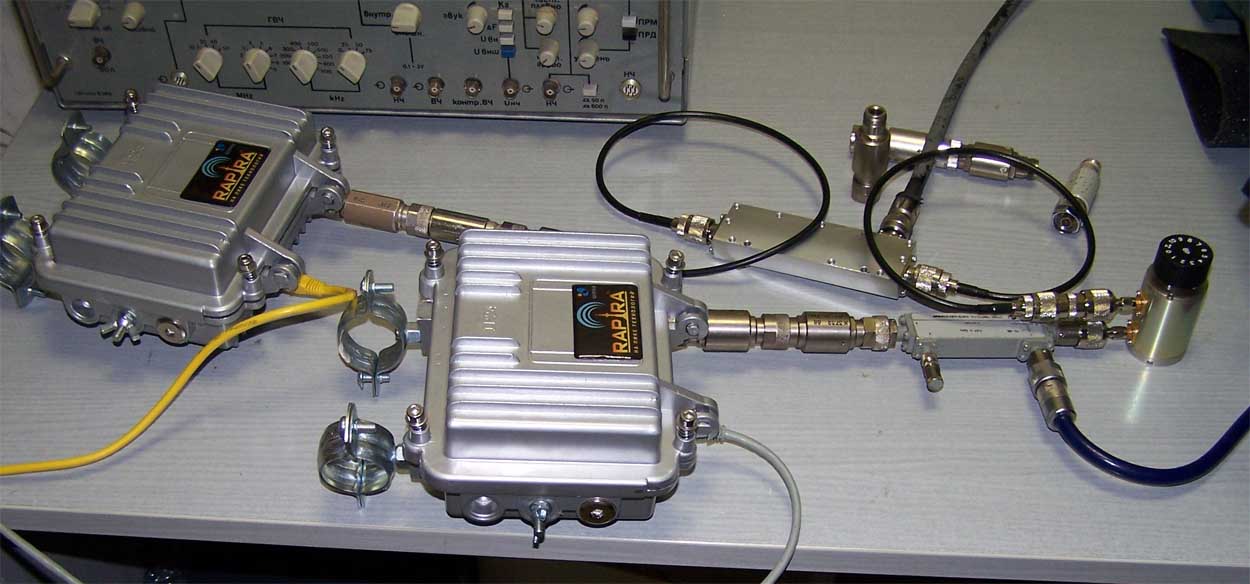

На картинках, видно используемое оборудование, и сопутствующие аксессуары (регулируемый аттенюатор, направленные ответвители, аттенюаторы).
Для внесения помех использовался СВЧ генератор, для снятия спектральных масок, анализатор спектра ТЕКТРОНИКС.





Тест 1
Первый тест, проводился, принимая за основу идеальные эфирные условия.

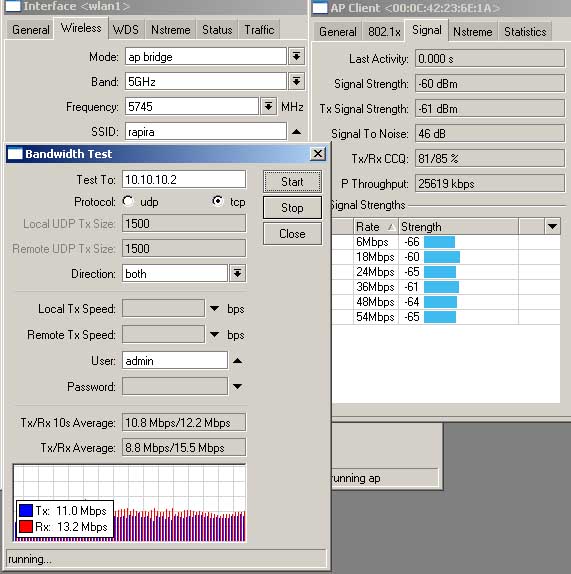

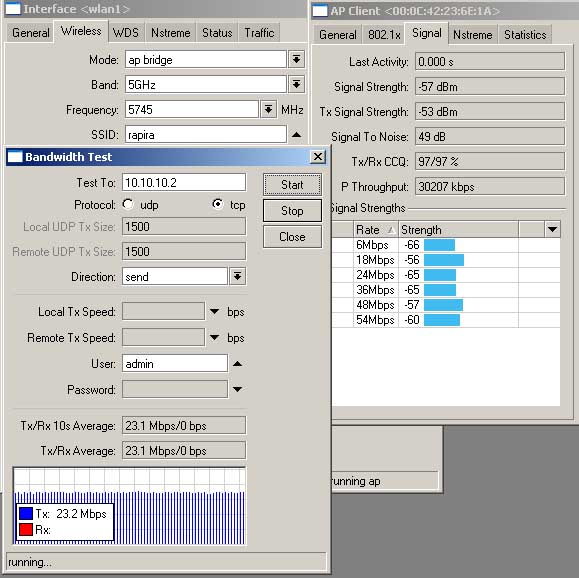

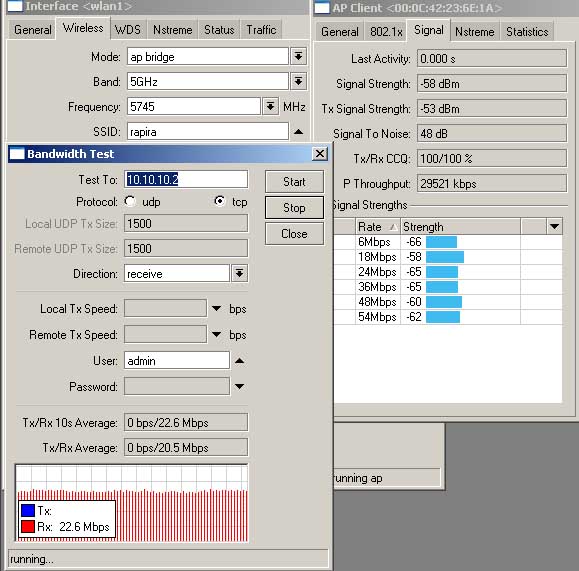

Обращаем внимание, при уровнях -57Дб, устройство может передать в отдельно взятую сторону примерно 22 Мбит/с, а при синхронном канале, 11-13 Мбит/с, это уже ИНФОРМАЦИОННАЯ скорость.

Вносим дополнительные потери в радиоканал, добавления дополнительный аттенюатор, без посторонних помех.

Далее, мы приводим только картинки без подробного описания, проведения самой процедуры измерения, и параметров аттенюации. Более полная статья, как всегда доступна нашим дилерам.

Тест 2

Rx-Tx -75Дб, канальная скорость, практически не измена.

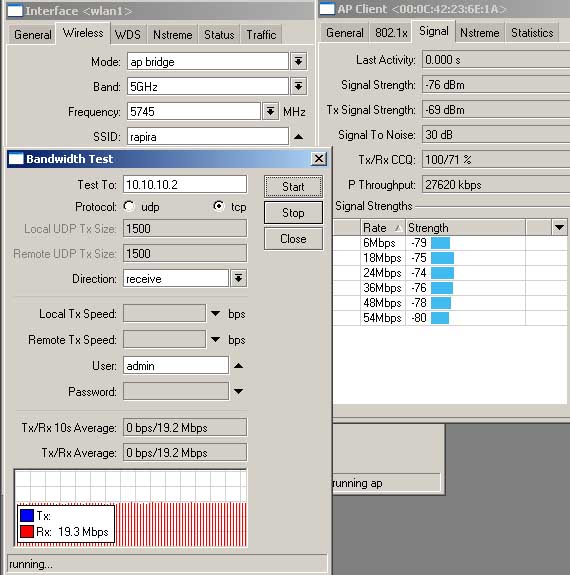

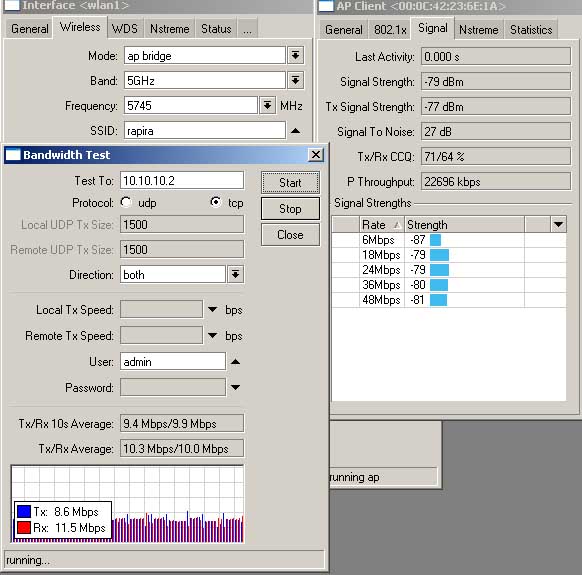

Rx-19Мбит/с Tx-20Мбит/с, синхронный канал 10мбит/с

Тест 3

Rx-Tx -80Дб, канальная скорость, с добавлением помех в канале.

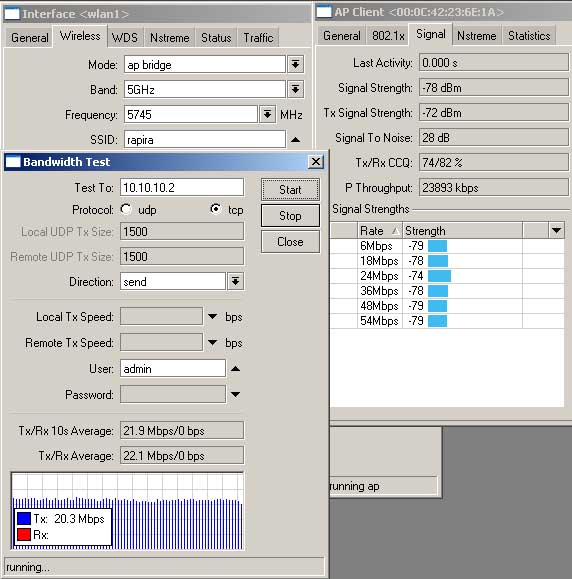

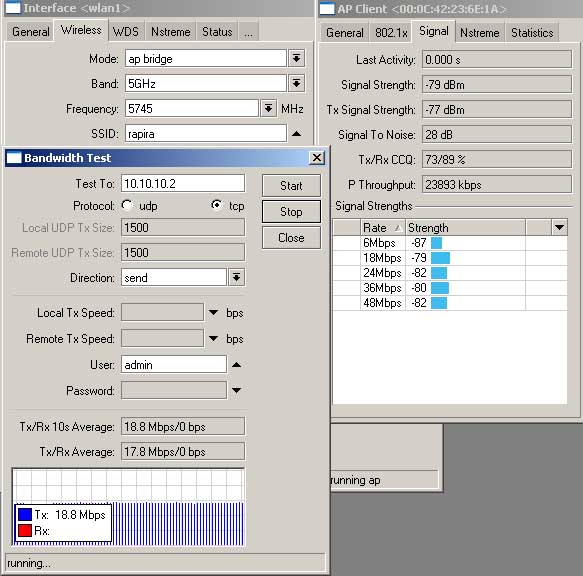

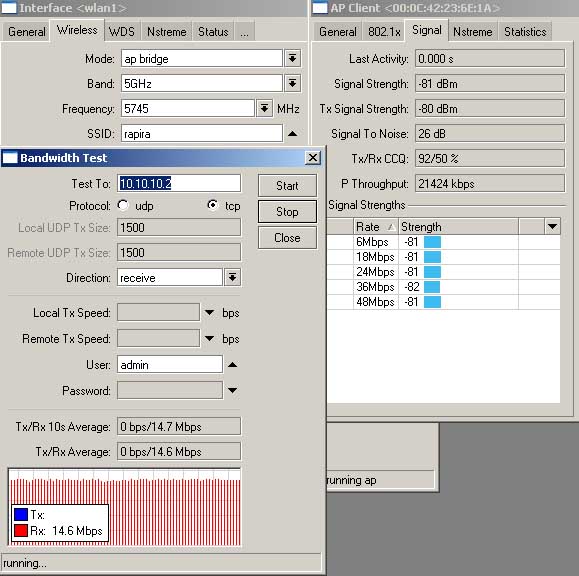

Rx-14Мбит/с Tx-18Мбит/с, синхронный канал ~9мбит/с

Тест 4

Rx-Tx -87Дб, канальная скорость, с добавлением помех в канале.

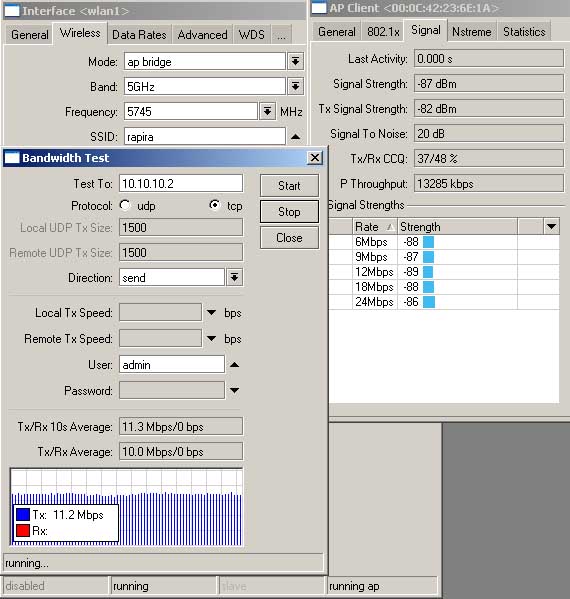

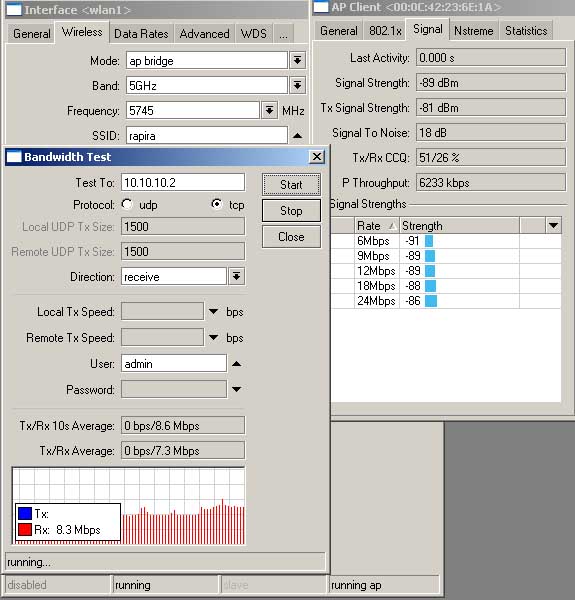

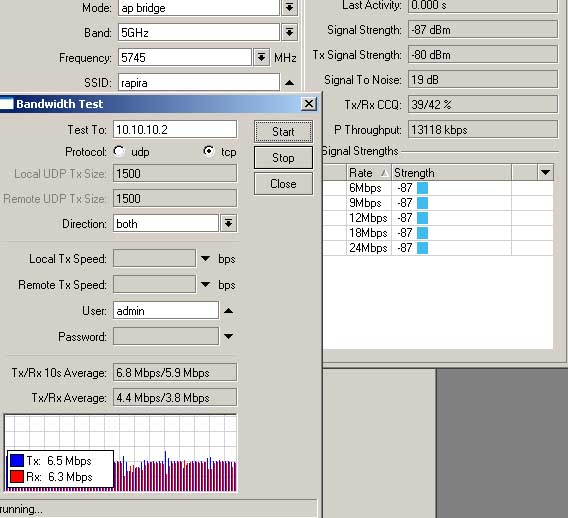

Rx-8Мбит/с Tx-10Мбит/с, синхронный канал ~6мбит/с

Немного теории распространения РЧР сигнала, в чистом поле.

L=-[33+20*(lgR+lgf)],

где L - затухание сигнала в дБ
R - расстояние в километрах; f - частота в МГц.

Так же пользуемся калькуляторами.
http://www.imc.org.ua/index3.php?a=calcs2#free_space
