Какой пигтейл выбрать для диапазона 5 ГГц?

Очень часто нам приходится сталкиваться с надежностью такого элемента как ВЧ пигтейл. О данном кусочке ВЧ провода было уже писано переписано в том числе и на наших ресурсах, но как правило все больше уделялся вопрос именно диапазону 2,4 ГГц. Сегодня мы решили немного исправить ситуацию, и сделать небольшие тесты для тех же пигтейлов но для РЧР диапазона 5 ГГц.

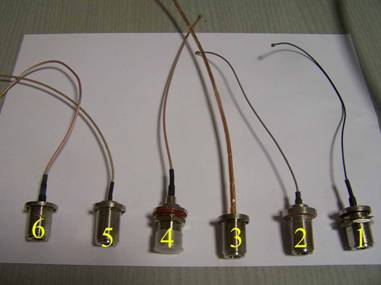

Итак в качестве подопытных нами выбраны наиболее часто используемые пигтейлы.

<

Картинок специально сделали две, так как не везде видно какой цвет пигтейла из-за цвета самого пигтейла.

Образец под номером:
1 пигтейл у которого изоляция на ВЧ кабеле черного цвета.
2 пигтейл у которого изоляция на ВЧ кабеле серого цвета.
3 пигтейл у которого изоляция на ВЧ кабеле прозрачная и он сам экранированный.
4 пигтейл у которого изоляция на ВЧ кабеле прозрачного цвета, короткий, куплен в компании Ультратех, г. Николаев.
5 пигтейл у которого изоляция на ВЧ кабеле прозрачного цвета, длинный, куплен в компании Н-тема, г. Киев.
6 пигтейл у которого изоляция на ВЧ кабеле прозрачного цвета, короткий, бывший в употреблении.

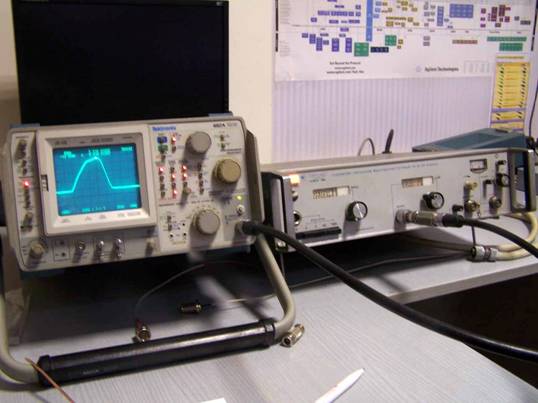

Стенд, представляет из себя, генератор ВЧ и анализатор спектра.

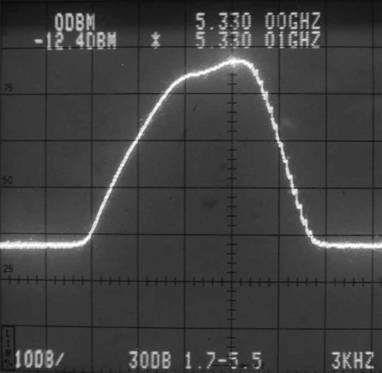

Как видно на картинке между генератором и анализатором спектра есть ВЧ кабель, включенный между приборами с использованием аттенюатора  -10 Дб.
Итого общие потери этого фидера составляют -12 Дб, что собственно видно из показаний прибора.

Теперь после калибровки приступаем к непосредственным измерениям.

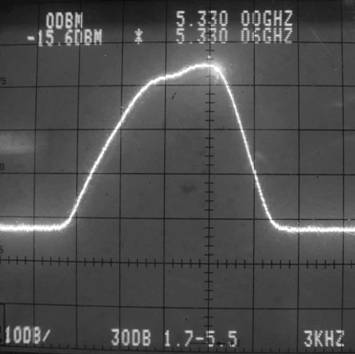

Образец №1

Как видим потери на пигтейле составляют  3,2 Дб

Образец №2

потери на пигтейле составляют  26 Дб

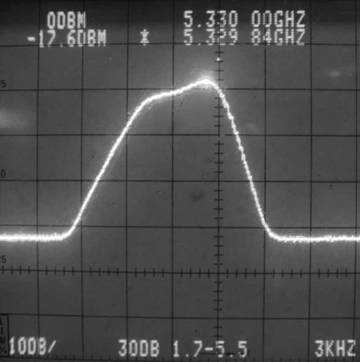

Образец №3

потери на пигтейле составляют  5,2 Дб

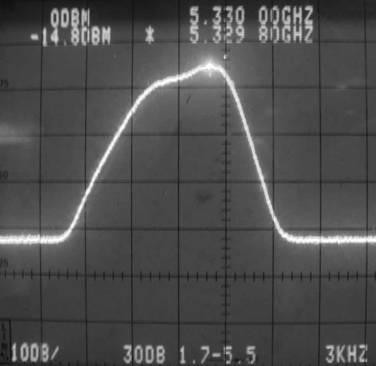

Образец №4

потери на пигтейле составляют  2,4 Дб

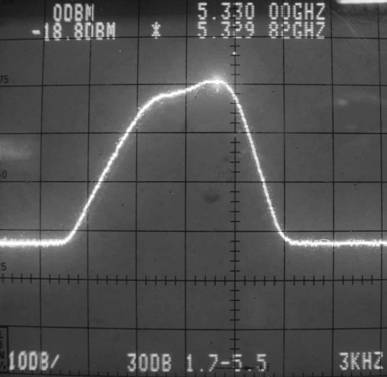

Образец №5

потери на пигтейле составляют  6,4 Дб

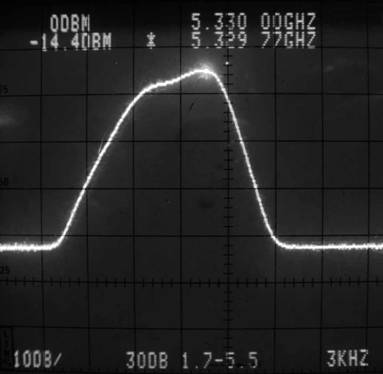

Образец №6

потери на пигтейле составляют  2 Дб

Таким образом, наилучшие показатели  по потерям на частоте 5,3 ГГц показали образцы под номерами 6,4, хуже, но не критично 1 и 3, за пределами допуска 5,  и уж совсем не пригоден к работе образец  2
