Извечная тема, какой «пигтейл» выбрать?

Мы попробовали облегчить вам эту участь.
Забегая вперед уточню, что в этот раз если у вас возникнут вопросы вы можете их задать на нашем форуме www.rubka.ua , а если из картинок вам и так все понятно, то и вопросов у вас не возникнет.

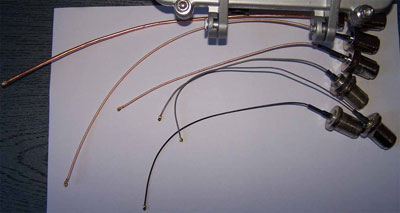

И так вот они испытуемые:

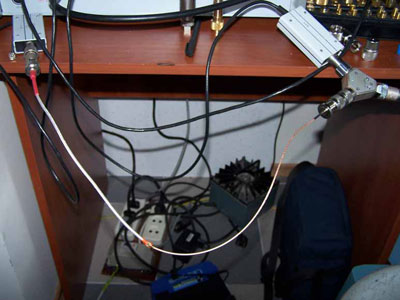

Схема включения испытуемого пигтейла в анализатор.



Как вы понимаете, все откалибровано по 0 эталонными аттенюаторами перепроверено.

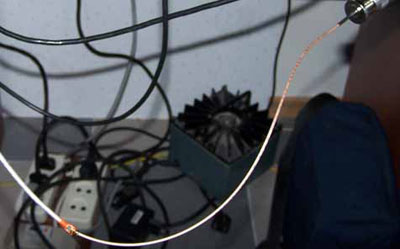

Первым испытуемым был пигтейл под №1





 собственно что имеем

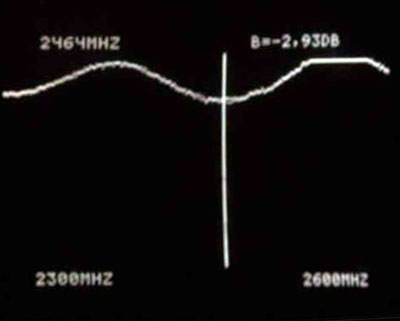

Как видим в общей связке с переходниками, измерительным пигтейлом и испытуемым потери на частоте 2464 составят примерно 3 Дб.

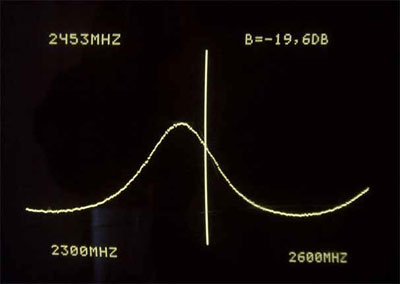

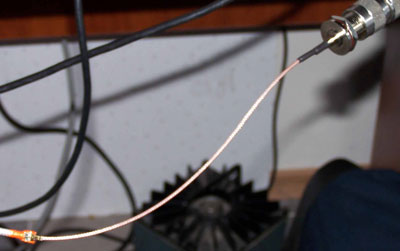

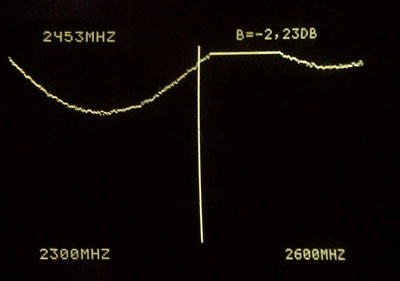

Испытуемый №2




Обратите внимание, там где «полочка», это так называемый «стояк», кто связан с радио поймут о чем речь. Но в диапазон 2400-2483 МГц он не попадает



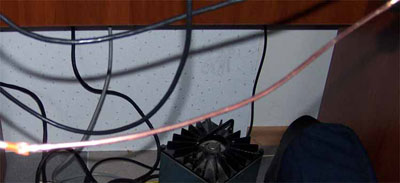

Испытуемый №3





    пигтейл с двойным экраном.



С точки зрения потерь не отличается от экземпляра №1, но когда на него прикладывалась дополнительная наводка от источника 2,4 ГГц, об этом вы сможете спросить на нашем форуме.

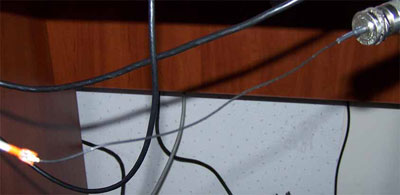

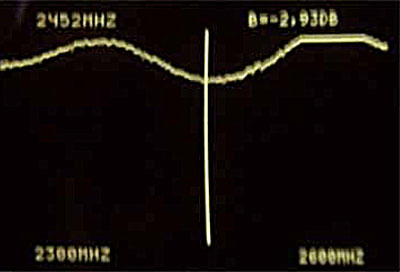

Испытуемый №4




  это что-то в такой серой оболочке


Нет комментариев.

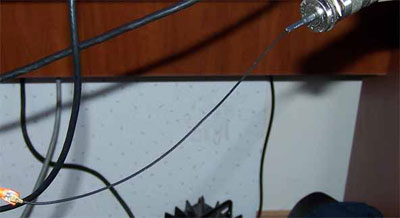

Испытуемый №5




 непонятного производства черная изоляция.

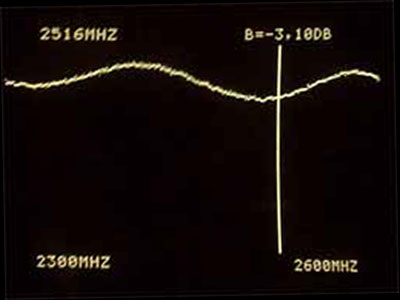

Как ни странно потери больше 3 Дб но достаточно стабилен на всем участке измеряемого диапазона.
И последний на наш взгляд «победитель» измерений!

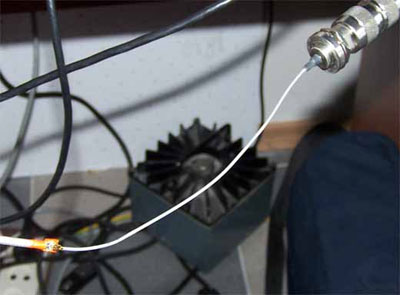

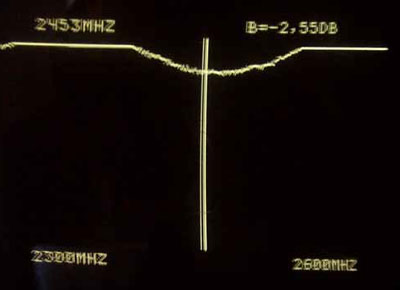

Испытуемый №6






Более детально вы всегда можете задать свой вопрос на нашем форуме

www.rubka.ua
