ПОЧЕМУ «УПАЛИ» УРОВНИ,
или пособие по поиску неисправности
В новой статье речь пойдет о том, почему иногда происходит проседание радио канала. Мы не будем говорить о помехах, об уровне мощности или чувствительности приемника. Речь будет идти о переходнике между излучающей радиокартой и выходом на антенну. В простонародии называемым пигтейлом. Пигтейлы подключаемые к Mini-PCI Adapter
Featured U.FL Pigtails
Description
|
Cable Length
|
Connector 1
|
Connector 2
|
Part Number
|
U.FL (Hirose™/iPax/Mini-PCI Compatible) to RP-SMA Jack Bulkhead, 1.13 Cable
|
20 cm (7.9 Inch)
|
|
|
CA-UFLRSBQC20
|
U.FL (Hirose™/iPax/Mini-PCI Compatible) to SMA-Female Bulkhead, 1.13 Cable
|
20 cm (7.9 Inch)
|
|
|
CA-UFLSBQC20
|
U.FL (Hirose™/iPax/Mini-PCI Compatible) to N-Female Bulkhead, 1.13 Cable
|
20 cm (7.9 Inch)
|
|
|
CA-UFLNBQC20
|
U.FL (Hirose™/iPax/Mini-PCI Compatible) to Unterminated Lead, 1.13 Cable
|
20 cm (7.9 Inch)
|
|
|
CA-UFLQC20
|
И так из чего непосредственно состоит сам пигтейл.
- Диэлектрическая прокладка, устанавливаемая в разъем 3.
- ВЧ кабель посеребренный, центральная жила многожильная 50 Ом.
- Непосредственно корпус самого разъема Н-типа.
Обычно пигтейлы стоят во всех типовых устройствах, которые в последнее время заполонили наш рынок. Учитывая его унифицированость, используется со всеми Mini-PCI Adapter.
Внутри это выглядит примерно вот так.
Почему, происходит ухудшение параметров непосредственно этого переходника (пигтейла)? Нет это не связанно с попаданием воды и окислением, хотя не стоит забывать и об этом, и уделять особое внимание герметизации разъемов.
Причина банальна и проста, это использование самодельно изготовленных ВЧ кабелей с неправильно заделанными ВЧ разъемами, или частое и не совсем аккуратное навинчивание ВЧ разъема на выходную часть пигтейла.
Что же происходит с вашим пигтейлом? Внешне он исправен, а проблемы остались.
Вопрос, в каком месте? См. на картинку.
Определить причину бывает очень трудно, хорошо, если у вас произошел просто обрыв, от слишком частого и неудачного накручивания ВЧ разъема это можно выявить тестером, прозвонить центральную жилу, потому как ОБРЫВ или происходит именно там.
Вопрос, в каком месте? См. на картинку.
 ПОЧЕМУ «УПАЛИ» УРОВНИ,
или пособие по поиску неисправности
В новой статье речь пойдет о том, почему иногда происходит проседание радио канала. Мы не будем говорить о помехах, об уровне мощности или чувствительности приемника. Речь будет идти о переходнике между излучающей радиокартой и выходом на антенну. В простонародии называемым пигтейлом. Пигтейлы подключаемые к Mini-PCI Adapter
Featured U.FL Pigtails
Description
Cable Length
Connector 1
Connector 2
Part Number
U.FL (Hirose™/iPax/Mini-PCI Compatible) to RP-SMA Jack Bulkhead, 1.13 Cable
20 cm (7.9 Inch)
CA-UFLRSBQC20
U.FL (Hirose™/iPax/Mini-PCI Compatible) to SMA-Female Bulkhead, 1.13 Cable
20 cm (7.9 Inch)
CA-UFLSBQC20
U.FL (Hirose™/iPax/Mini-PCI Compatible) to N-Female Bulkhead, 1.13 Cable
20 cm (7.9 Inch)
CA-UFLNBQC20
U.FL (Hirose™/iPax/Mini-PCI Compatible) to Unterminated Lead, 1.13 Cable
20 cm (7.9 Inch)
CA-UFLQC20

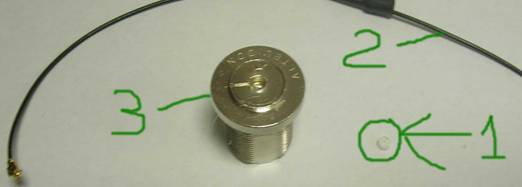

И так из чего непосредственно состоит сам пигтейл.
Диэлектрическая прокладка, устанавливаемая в разъем 3.
ВЧ кабель посеребренный, центральная жила многожильная 50 Ом.
Непосредственно корпус самого разъема Н-типа.
Обычно пигтейлы стоят во всех типовых устройствах, которые в последнее время заполонили наш рынок. Учитывая его унифицированость, используется со всеми Mini-PCI Adapter.

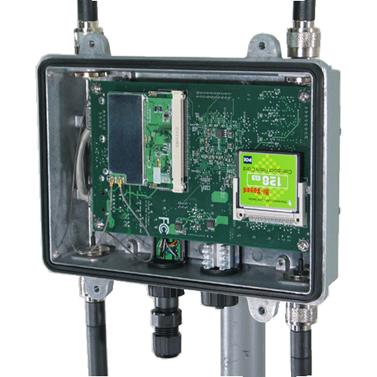

Внутри это выглядит примерно вот так.
Почему, происходит ухудшение параметров непосредственно этого переходника (пигтейла)? Нет это не связанно с попаданием воды и окислением, хотя не стоит забывать и об этом, и уделять особое внимание герметизации разъемов.
Причина банальна и проста, это использование самодельно изготовленных ВЧ кабелей с неправильно заделанными ВЧ разъемами, или частое и не совсем аккуратное навинчивание ВЧ разъема на выходную часть пигтейла.
Что же происходит с вашим пигтейлом? Внешне он исправен, а проблемы остались.
Определить причину бывает очень трудно, хорошо, если у вас произошел просто обрыв, от слишком частого и неудачного накручивания ВЧ разъема это можно выявить тестером, прозвонить центральную жилу, потому как ОБРЫВ или происходит именно там.
Вопрос, в каком месте? См. на картинку.
Как правило тут, заделка кабеля превосходна, разъем практически неподвержен дефектам, эту часть пигтейла можно просто осмотреть.
А вот на ответной части, как раз и возникают проблемы.

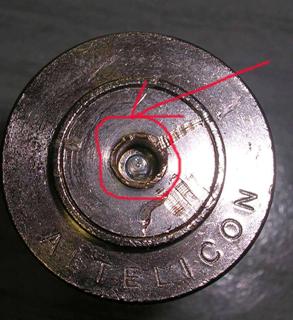

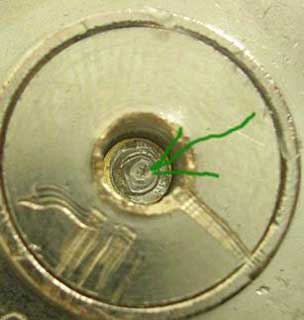

Именно в том месте, где обведено красным кружком и куда указывает зеленая стрелка и возникает дефект.
Дело в том, что центральная жила разъема соединена с центральной жилой кабеля. Сама жилка очень тонкая хоть и сама многожильная, но при этом идет еще и в натяг. Достаточно небольшого усилия на центральную жилу, чтоб произошел разрыв, или надрыв центральной жилы кабеля.
Потому, используя пигтейлыпод Mini-PCI Adapter, старайтесь как можно реже, а главное аккуратно делать соединение ВЧ переходов. Так же такие проблемы могут возникать если ваш кабель, от антенны болтается от порывов ветра.
И хорошо, если у вас произошел обрыв и можно определить состояние пигтейла, зачастую, в этом месте происходит надрыв без потери физического соединения, но при этом сама АЧХ пигтейла уже нарушена. Это можно определить, используя специальное оборудование, например тот же LFM-700 стоящий на вооружении в нашей измерительной лаборатории.
Измерительная лаборатория ООО «ИМК»
|
