Измеритель мощности NRVS

Наверняка, многие из вас сталкивались с проблемой как же измерить прямую и отраженную мощность в системах передачи данных.

Можно использовать конечно отечественные тепловые измерители, но они громоздки и крайне не надежны, да и показания точности оставляют желать лучшего, а самое главное как правило все они могут производить измерения только прямой мощности.

Мы хотим познакомить вас с достаточно бюджетным вариантом измерительного оборудования компании РОДЕ и ШВАРЦ.

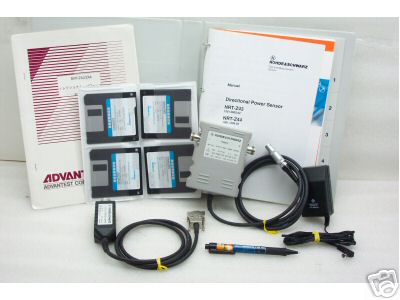

Все что вам будет необходимо это непосредственно сама измерительная головка NRT-Z43 и адаптер подключения к персональному компьютеру NRT-Z4.

Более детально вы сможете прочесть ниже.

Характеристики

Направленный измеритель мощности подключается между источником и нагрузкой и измеряет мощность сигнала в обоих направлениях. Таким образом можно измерить и мощность на нагрузке и отраженную мощность.

По сравнению с остальными недорогими приборами этой ценовой ниши измеритель мощности NRT отличается очень высокой точностью, благодаря хорошей направленности, а используемый метод измерения средней мощности дает результат, аналогичный тепловым измерителям мощности. Прибор, таким образом, обеспечивает корректность результатов измерений даже для модулированных сигналов или сигналов с поднесущими. Датчики мощности NRT-Z43 / -Z44 вносят малые потери, точно согласованы и имеют хорошие интермодуляционные характеристики: на сигнал они не оказывают практически никакого влияния, являясь полностью "прозрачными".

Портативный прибор для использования при обслуживании, разработке, производстве и контроле качества

• 3 (4) измерительных канала
• Цифровой интерфейс датчиков
• Сигналы с датчиков поступает прямо на компьютер
• Подходят все датчики предыдущей модели NAP

Направленный измеритель мощности используют для измерения прямой и отраженной мощности в условиях эксплуатации при установке, обслуживании и контроле передатчиков, их антенн и ВЧ генераторов в промышленной и медицинской сфере.

Направленные измерители мощности включаются между источником сигнала и нагрузкой и измеряют поток мощности в обоих направлениях. Это позволяет измерять мощность, поступающую в нагрузку, и отраженную мощность.

По сравнению с недорогими приборами, измерители мощности, подобные NRT, обладают рядом преимуществ: наиболее важные из них это высокая точность измерений, благодаря превосходной направленности, и метод измерения, определяющий среднюю мощность аналогично тепловому измерителю мощности.

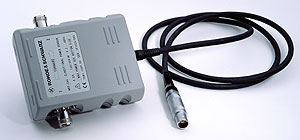

В результате прибор правильно измеряет мощность даже в случае модуляции или в присутствии нескольких несущих. Датчики мощности NRT-Z43 / -Z44 отличаются малыми проходными потерями, очень хорошим согласованием и превосходными интермодуляционными характеристиками: они практически не влияют на измеряемый сигнал и выглядят для него абсолютно прозрачными.

• Для мобильного применения, сервиса, разработки, производства и систем управления качеством
• Цифровой интерфейс
• Работа датчиков непосредственно с компьютером

Направленные датчики мощности используются для измерения прямой и отраженной мощности в рабочих условиях. К типичным сферам применения относятся установка, обслуживание и мониторинг передатчиков, антенн и ВЧ генераторов в промышленности и медицине.

Особенности

Многообразие измерительных функций...

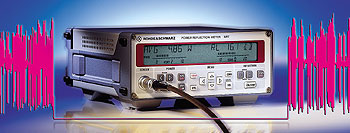

Измеритель отраженной мощности NRT - прочный, аккуратный и компактный - это правильный выбор. Благодаря широчайшему набору функций и высокой точности, он одинаково пригоден и для текущих измерений и для использования в исследованиях, при разработке, в производстве и контроле качества.

...от аналоговых до цифровых систем радиокоммуникаций

С датчиками мощности NRT-Z43 и NRT-Z44, NRT удовлетворяет не только современным требованиям, но рассчитан на дальнейшее развитие радиокоммуникаций: широкий диапазон частот от 200 (400) МГц до 4 ГГц покрывает весь спектр, используемый в радиокоммуникации. Метод измерений подходит для всех аналоговых и особенно цифровых стандартов: GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T и многие другие. В наборе датчиков предыдущих моделей вы можете найти датчик, соответствующий любому диапазону частот общего использования, например коротковолновому, и подключить его по необходимости.

Данные измерения поступают непосредственно на компьютер

В то время как обычные датчики мощности могут использоваться только с основным блоком, производитель модельного ряда NRT пошел дальше: каждый датчик является самодостаточным измерительным инструментом и может напрямую соединяться не только с основным блоком, но и сразу с компьютером через стандартный последовательный порт.

Кроме вышесказанного, датчик может передавать данные на компьютер по RS-232 или интерфейсу PC Card. Это дает следующие преимущества: отсутствие необходимости в использовании основного блока, высокая устойчивость к электромагнитным излучениям, что особенно важно при измерениях вблизи антенны, и возможность дистанционного управления на большом расстоянии (до 500 м).

Простота эксплуатации

Широкий экран и дружественный интерфейс управления обеспечивает пользователю легкую и комфортную эксплуатацию прибора. Переключение основных функций осуществляется одним нажатием клавиши. Дополнительные установки выбираются из хорошо понятного трехуровневого меню, выбор в котором осуществляется одним нажатием клавиши.

Широкий выбор функций для необходимых ежедневных измерений:

• Выбор между средней мощностью, средней мощностью пакета, максимальной мощностью огибающей (PEP) и отношением максимальной мощности к среднеквадратичной (пик-фактор)
• Переключение между мощностью прямой волны и поглощенной мощностью
• Измерение разности мощностей в дБ или %
• В измерениях характеристик отражения выбор между потерями на отражение, КСВ, коэффициентом отражения и коэффициентом обратно отраженной мощности в %
• Отображение изменений амплитуды для модулированных сигналов (CCDF)
• Учет потерь в кабеле между датчиком и нагрузкой
• Звуковой контроль КСВ
• Отображение максимальных и минимальных значений
• Квази - аналоговое отображение в форме гистограммы
• Выбор между измерениями у источника или у нагрузки

Резюме

• Измерения мощности передатчиков, усилителей, промышленных ВЧ и СВЧ генераторов
• Одновременное отображение прямой и отраженной мощности
• Измерения средней мощности без учета способа модуляции
• Измерение максимальной мощности, пик-фактора и средней мощности пакета
• Совместимость с основными цифровыми стандартами, такими как GSM/EDGE, 3GPP (W-/TD-CDMA), CDMA (IS-95), CDMA2000, PHS, NADC, PDC, TETRA, DECT, DAB, DVB-T...
• Интеллектуальные датчики: просто включите и работайте
• Шина IEC625 (IEEE488) и интерфейс RS-232
• Цифровой интерфейс между датчиком и основным блоком
• Прямое подключение датчика к компьютеру

Датчики

Датчики для NRT	Диапазон измерений AVG		Диапазон частот
NRT-Z43 1,3	от 0.007 до 30 Вт	от 0.1 до 75 Вт	от 0.4 до 4 ГГц
NRT-Z44 1,3	от 0.03 до 120 Вт	от 0.4 до 300 Вт	от 0.2 до 4 ГГц
NAP-Z3	от 0.01 до 35 Вт	-	от 25 до 1000 МГц
NAP-Z4	от 0.03 до 110 Вт	-	от 25 до 1000 МГц
NAP-Z5	от 0.1 до 350 Вт	-	от 25 до 1000 МГц
NAP-Z6	от 0.3 до 1100 Вт	-	от 25 до 1000 МГц
NAP-Z7	от 0.05 до 200 Вт	от 0.5 до 200 Вт	от 0.4 до 80 МГц
NAP-Z8	от 0.5 до 2000 Вт	от 5 до 2000 Вт	от 0.2 до 80 МГц
NAP-Z9	от 0.3 мВт до 1.1 Вт	-	от 0.1 до 1 ГГц
NAP-Z10 2	от 0.005 до 20 Вт	от 0.05 до 20 Вт	от 35 МГц до 1 ГГц (модель 02) от 890 до 960 МГц (модель 04)
NAP-Z11 2	от 0.05 до 200 Вт	от 0.5 до 200 Вт	от 35 МГц до 1 ГГц (модель 02) от 890 до 960 МГц (модель 04)
1 Может подключаться к компьютеру с помощью NRT-Z3 или NRT-Z4 2 Модель 04 для GSM900 3 Необходимо дополнения NRT-B1
