В лаборатории компании ИМК скопилось уже достаточное количество радиокарт имеющие название NMP-8602 PLUS, работающие в диапазоне радиочастот 2,4 ГГц и 5 ГГц. Технические характеристики радиокарты мы не приводим, интернет ими переполнен.
Все они были вышедшими из строя, по одной простой и банальной причине, это неправильная эксплуатация данных радиокарт потребителями.
Как мы уже неоднократно писали, большая часть «инженеров» использующие данное оборудование не имеют никакого понимания, с чем работают. Посему наш материал, будет полезен тем, кто немного умеет держать паяльник в руках.

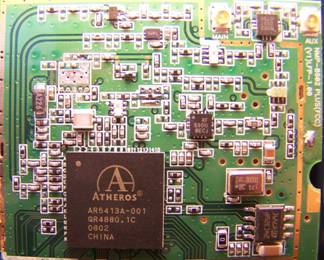

Проанализировав наибольшую неисправность радиокарт мы пришли к выводу, что как правило, у всех выходит из строя выходной ВЧ усилитель мощности диапазона 2,4 ГГц. На картинке он обведен красным цветом.
Выход из строя данного усилителя мощности связанно с тем, что данные радиокарты включают без выходной нагрузки, или используют антенны с КСВ более 3.
Учитывая, что карты двух диапазонные а в Украине, уже начали работать и в диапазоне 5 ГГц, мы решили, эти все сломанные карты немного модернизировать.Лучше это делать паяльной станцией.
Вам нужно аккуратно выпаять усилитель мощности, обведенный красным кругом.
После такой переделки, радиокарта правда останется только диапазона 5 ГГц.

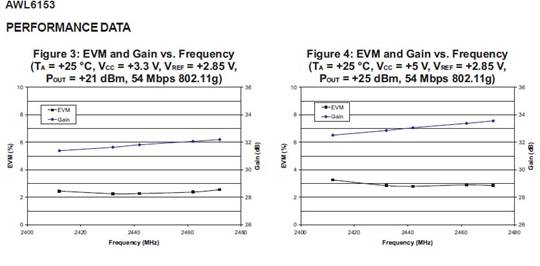

Так же обращаем ваше внимание, на небольшую доработку. Нужно проверить какое напряжение подводится к вашей радиокарте 3 или 5 вольт Дело в том, что от этого зависит выходная мощность усилителя. См. прикрепленный даташит 040-48958-AWL6153.pdf

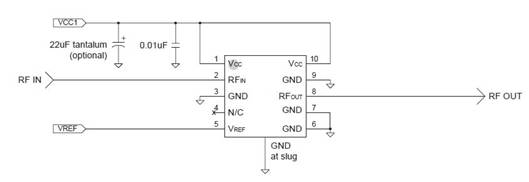

Напряжение питания 3 или 5 вольт нужно смотреть на контактах микросхемы 1 и 10.

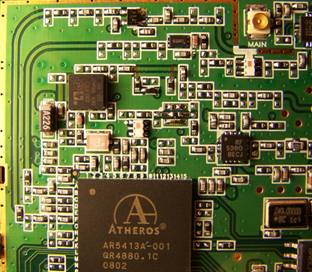

Вот на этих точках нужно измерить напряжение.
Если у вас нет возможности выпаять данную микросхему, тогда рекомендуем аккуратно перерезать дорожки питания, идущие к микросхеме.
Если у вас еще, есть такие рабочие радиокарты, мы рекомендуем установить на данный чип выходного каскада радиатор, дабы исключить перегрев выходного каскада.

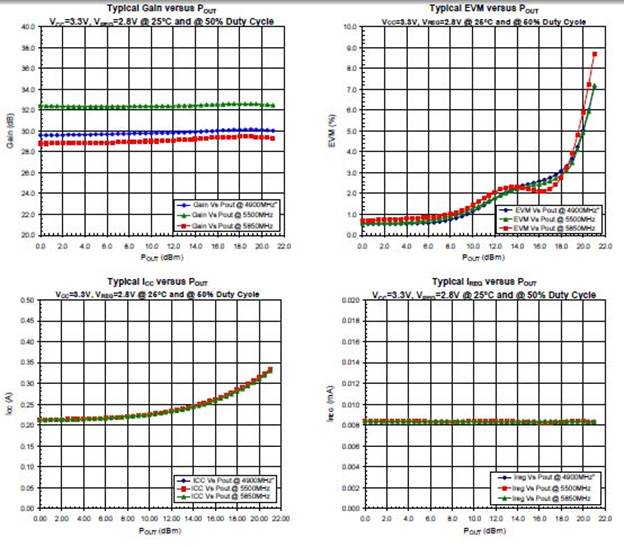

Что можно сказать о чипе 5 ГГц.
Чип может работать в диапазоне радиочастот 4900-5850 МГц.
Чип работает на напряжении 3 и 5 вольт, умеет поддерживать стандарты 802.11a 802.11n.
Попробуйте измерить напряжение питания, на контактах указанных красными стрелками.
Более детально можно прочесть в описании сборки 5300DS.pdf
Следите за новостями нашей лаборатории.
Более детально читайте на нашем официальном форуме www.rubka.net
