Обозначение излучений

Извлечения из Регламента радиосвязи Международного союза электросвязи и комментарии

Излучения должны обозначаться в соответствии с их необходимой шириной полосы частот и их классификацией. Обозначение класса излучения представляет собой совокупность 9 буквенно-цифровых символов (см. рис. 1).

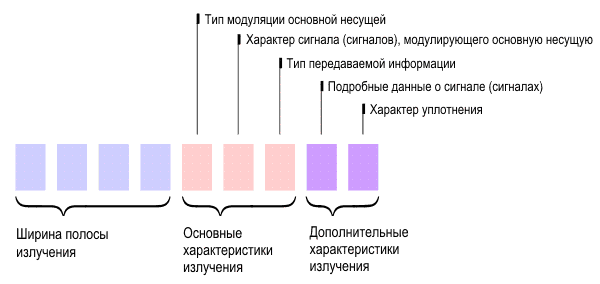

Рис. 1. Полное обозначение класса излучения.

1. Ширина полосы частот излучения Для полного обозначения излучения перед обозначением класса следует с помощью четырех знаков указать необходимую ширину полосы. Необходимая ширина полосы должна выражаться тремя цифрами и одной буквой. Буква занимает положение запятой, отделяющей целую часть от дробной в десятичной дроби и указывает единицу измерения полосы частот. Первый знак не должен быть ни нулем, ни буквой К, М или G.

Необходимая ширина полосы:

• 0,001...999 Гц должна выражаться в герцах (буква H);
• 1,00...999 кГц должна выражаться в килогерцах (буква К);
• 1,00...999 МГц должна выражаться в мегагерцах (буква М);
• 1,00...999 ГГц должна выражаться в гигагерцах (буква G).

Примеры:

0,002 Гц → Н002 0,1 Гц → Н100 25,3 Гц → 25НЗ 400 Гц → 400Н

2,4 кГц → 2К40 6 кГц → 6К00 12,5 кГц → 12К5 180,4 кГц → 180К 180,5 кГц → 181К 180,7 кГц → 181К

1,25 МГц → 1М25 2 МГц → 2М00 10 МГц → 10М0 202 МГц → 202М

5,65 ГГц → 5G65

Необходимая ширина полосы определяется:
а) по формулам, приведенным в таблице ПР6-5 (Приложения 6, ч. А к Регламенту радиосвязи);
б) путем расчетов в тех случаях, которые не предусмотрены в п. (а);
в) с помощью измерений в тех случаях, которые не предусмотрены в п.п. (а) и (б).

2. Класс излучения Излучения должны классифицироваться и обозначаться в соответствии с их основными и дополнительными характеристиками. С помощью первых трех условных обозначений описываются основные характеристики для классификации излучения, а для полного описания излучения необходимо добавить две дополнительные характеристики.

• Первое обозначение — тип модуляции основной несущей.
• Второе обозначение — характер сигнала (сигналов), модулирующего основную несущую.
• Третье обозначение — тип передаваемой информации.
• Четвертое обозначение — подробные данные о сигнале (сигналах).
• Пятое обозначение — характер уплотнения.

Основные характеристики являются обязательными в обозначении излучения, а вместо дополнительных, если они не используются, ставятся прочерки.

Например, для телевидения: видео 6M25CЗF--, звук 750KF3EGN.

2.1. Основные характеристики
Первое обозначение — тип модуляции основной несущей

а) излучение немодулированной несущей	N
б) излучения, при которых основная несущая модулируется по амплитуде (включая случаи, когда поднесущие имеют угловую модуляцию):
двухполосная	A
однополосная:
с полной несущей	H
с ослабленной несущей или с переменным уровнем несущей	R
с подавленной несущей	J
с независимыми боковыми полосами	B
с частично подавленной одной из боковых полос	C
в) излучения, при которых основная несущая имеет угловую модуляцию:
частотная модуляция	F
фазовая модуляция	G
г) излучения, при которых основная несущая имеет амплитудную и угловую модуляции либо одновременно, либо в заранее установленной	D
последовательности
д) импульсные излучения* (последовательности импульсов):
немодулированных	P
модулированных по амплитуде	K
модулированных по ширине или длительности	L
модулированных по положению или фазе	M
при которой несущая имеет угловую модуляцию во время передачи импульсов	Q
представляющая сочетание указанных выше способов или производимая другими методами	V
е) прочие случаи, отличные от указанных выше, при которых излучение состоит из основной несущей, модулированной либо одновременно, либо в заранее установленной последовательности, сочетанием двух или более следующих методов модуляции: амплитудной, угловой, импульсной	W
ж) прочие случаи	X

Второе обозначение — характер сигнала (сигналов), модулирующего основную несущую

а) отсутствие модулирующего сигнала	0
б) один канал, содержащий квантованную или цифровую информацию без использования модулирующей поднесущей **	1
в) один канал, содержащий квантованную или цифровую информацию при использовании модулирующей поднесущей	2
г) один канал с аналоговой информацией	3
д) два канала или более, содержащие квантованную или цифровую информацию	7
е) два канала или более с аналоговой информацией	8
ж) сложная система с одним или несколькими каналами, содержащими квантованную или цифровую информацию, совместно с одним или несколькими каналами, содержащими аналоговую информацию	9
з) прочие случаи	X

Третье обозначение — тип передаваемой информации***

а) отсутствие передаваемой информации	N
б) телеграфия для слухового приема	A
в) телеграфия для автоматического приема	B
г) факсимиле	C
д) передача данных, телеметрия, телеуправление	D
е) телефония (включая звуковое радиовещание)	E
ж) телевидение (видео)	F
з) сочетание указанных выше типов	W
и) прочие случаи	X

2.2. Дополнительные характеристики
Четвертое обозначение — подробные данные о сигнале (сигналах)

а) двухпозиционный код с разным количеством элементов и(или) разной длительности	A
б) двухпозиционный код с одинаковым числом элементов и одинаковой длительности без исправления ошибок	B
в) двухпозиционный код с одинаковым числом элементов и одинаковой длительности с исправлением ошибок	C
г) четырехпозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)	D
д) многопозиционный код, в котором каждая позиция представляет элемент сигнала (из одного или нескольких бит)	E
е) многопозиционный код, в котором каждая позиция или комбинация позиций представляет знак	F
ж) передача звука радиовещательного качества (монофоническая)	G
з) передача звука радиовещательного качества (стереофоническая или квадрофоническая)	H
и) передача звука с приемлемым для коммерческой связи качеством (исключая те категории, которые приведены в п. п. «к» и «л»)	H
к) передача звука с приемлемым для коммерческой связи качеством при использовании инверсии частот или расщеплении полосы частот	K
л) передача звука с приемлемым для коммерческой связи качеством при использовании отдельно частотно - модулированных сигналов для управления уровнем демодулированного сигнала	L
м) монохромный сигнал	M
н) цветной сигнал	N
о) сочетание вышеуказанных сигналов	W
п) случаи, не предусмотренные в вышеприведенных пунктах	X

Пятое обозначение – характер разделения канала

а) без разделения	V
б) кодовое разделение	C
в) частотное разделение	F
г) временное разделение	T
д) сочетание частотного и временного разделений	W
е) другие виды разделений	X

* излучения, при которых основная несущая модулируется непосредственно сигналом, который закодирован в квантованной форме (например, импульсно-кодовая модуляция), должны обозначаться в соответствии с п. б или в;

** исключая временное разделение каналов;

*** в этом контексте слово «информация» не включает информацию постоянного неменяющегося характера, аналогичную той, которая обеспечивается излучениями стандартных частот, радиолокаторами с непрерывным и импульсным излучением и т. п.
