Строим защищённую беспроводную сеть: WPA-Enterprise, 802.1x EAP-TLS

Существует добрая сотня статей о небезопасности беспроводных. Причём многие совершенно идентичны и бесполезны: в них говорится о том, что WEP-это плохо, что MAC-адреса подменяются легко, и в заключение пишется: "Есть единственный выход и спасение. Нужно использовать WPA." И точка. Данный материал содержит именно то, что вы хотели бы услышать после "точки" - практическое руководство по организации хорошо защищённой беспроводной сети с использованием беспроводного оборудования D-Link. Сразу хотелось бы отметить, что предложенное решение является довольно сложным и применять его следует только в тех случаях, когда в сети содержится дейтвительно конфиденциальная информация, утечка которой может привести к серьёзным последствиям. Во всех других случаях будет достаточно включённого WEP-шифрования.

.:: intro

На сегодняшний день становится очевидным, что, не смотря на все проблемы, связанные c безопасностью, надёжностью и простотой эксплуатации, беспроводные сети 802.11a/b/g всё же стали неотъемлемой частью сетевой инфраструктуры многих корпоративных и домашних сетей. Отчасти это произошло, потому что большинство этих проблем на современном этапе развития Wi-Fi ушли в прошлое. Беспроводные сети во всех отношениях стали намного умнее и быстрее: появился QoS, интеллектуальные антенны (технология MIMO), реальные скорости достигли 40Мбит/c (например, технологии SuperG, SuperAG от Atheros). Кроме этого большие изменения произошли и в наборе технологий, обеспечивающих безопасность беспроводных сетей. Об этом поговорим более подробно.

DWL-3200AP

Во времена, когда Wi-Fi был только для избранных, для защиты беспроводных сетей использовалось WEP шифрование и MAC-фильтры. Всего этого быстро стало не хватать, WEP признали небезопасным из-за статичности ключей шифрования и отсутствия механизмов аутентификации, а mac-фильтры особой безопасности тоже не придавали. Стали разрабатывать новый стандарт IEEE 802.11i, который был призван решить все проблемы безопасности беспроводных сетей. На полпути к 802.11i появился набор технологий под общим названием WPA - часть ещё не готового стандарта 802.11i. WPA включает в себя средства для аутентификации пользователей, шифрование при помощи динамических WEP ключей (TKIP/MIC). Затем 802.11i наконец то закончили и на свет появился WPA2. Ко всему вышеперечисленному добавилась поддержка более стойкого шифрования AES (Advanced Encryption Standard), которое работает совместно с протоколом безопасности CCMP (Counter with Cipher Block Chaining Message Authentication Code Protocol - это более совершенный аналог TKIP в WPA). WPA2 постепенно стал появляться в новых моделях точек доступа (например, D-Link DWL-3200AP), но пока это скорее экзотика. Все продукты поддерживающие WPA2 обратно совместимы с оборудованием поддерживающим WPA.

И WPA и WPA2 включают в себя развитые средства контроля доступа к беспроводной сети на основе стандарта IEEE 802.1x. В архитектуре 802.1x используется несколько обязательных логических элементов:

• Клиент. (В роли клиента выступает Supplicant - программа на клиентском компьютере управляющая процессом аутентификации)

• Аутентификатор. ( Это точка доступа, которая выполняет функции посредника между клиентом и сервером аутентификации (аутентификатором может быть и проводной коммутатор, т.к. 802.1x используется и в проводных сетях).

• Сервер аутентификации.(В роли сервера аутентификации выступает RADIUS-сервер).

В IEEE 802.1x допускается использование различных методов и алгоритмов аутентификации. Это возможно благодаря протоколу EAP (Extensible Authentication Protocol), в который "вкладываются" атрибуты соответствующие тому или иному методу аутентификации. Поэтому существуют EAP-MD5, EAP-PEAP, EAP-LEAP, EAP-SIM и т.д В данной статье будет описана реализация аутентификации в беспроводной сети на основе цифровых сертификатов - EAP-TLS. Этот метод наиболее часто используется в корпоративных беспроводных сетях и отличается достаточно высокой степенью защищённости. Кроме того, EAP-TLS иногда является основным методом защиты трафика в сетях беспроводных провайдеров.

.:: EAP-TLS

В основе EAP-TLS лежит протокол SSL v3.0, однако в отличие от традиционной аутентификации по протоколу SSL (например, при организации защищенного http-соединения - HTTPS) в EAP-TLS происходит взаимная аутентификация клиента и сервера (как создать для них сертификаты будет описано ниже). Клиент (супликант) и сервер RADIUS должны поддерживать метод аутентификации EAP-TLS; точка доступа должна поддерживать аутентификацию 802.1x/EAP и не обязательно должна знать, какой метод аутентификации используется в конкретном случае. На рисунке ниже изображён процесс аутентификации в беспроводной сети с использованием EAP-TLS.

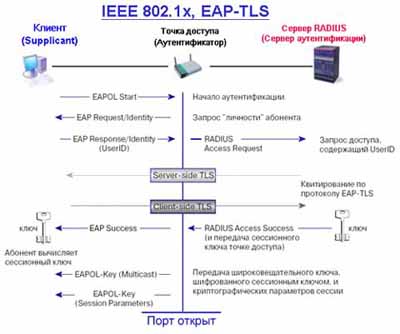

рис.1 Процесс аутентификации 802.1x EAP-TLS



Это было небольшое лирически-теоретическое отступление, которое необходимо, для того чтобы получить примерное представление о том, что кроется в недрах безопасной беспроводной сети, далее будет описываться практическая реализация всего вышеописанного. В качестве сервера RADIUS будет использоваться компьютер под управлением FreeBSD 5.3 c пакетом FreeRADIUS*. Для организации инфраструктуры PKI (Public Key Infrastructure) будет использоваться пакет OpenSSL. Вся беспроводная сеть будет строиться на базе недорогого и надёжного беспроводного оборудования D-Link. На клиентских машинах будет использоваться WinXP SP2, т.к. в этой операционной системе есть встроенный супликант, а с недавно выпущенным Microsoft патчем поддерживается даже WPA2.


DRS-200

* Для тех, кто хочет сразу получить готовое решение, компания D-Link предлагает аппаратный RADIUS - D-Link DRS-200. В нём также используется пакет FreeRADIUS, но все его настройки выведены на удобный веб-интерфейс. Тем не менее его использование не освобождает от понимания инфраструктуры PKI и процесса аутентификации 802.1x.


.:: Установка и настройка OpenSSL и FreeRADIUS

Предполагается, что на компьютере под FreeBSD 5.3* установлена одна сетевая карта, обновлена коллекция портов, установлен Midnight Commander, компьютер подключён к интеренет. Вся система ставится в корпоративной сети 192.168.0.x/24 .

*На момент написания данного материала последним был релиз FreeBSD5.3, поэтому он и использовался, на данный момент посленим релизом является FreeBSD5.4 , поэтому рекомендую использовать именного его - процесс развёртывания защищённой беспроводной сети не притерпит при этом никаких изменений.

--> Скачиваем отсюда ftp://ftp.openssl.org/snapshot/ последний стабильный снепшот OpenSSL (я, например, использовал openssl-0.9.7-stable-SNAP-20050524.tar.gz ). Разупаковываем, конфигурируем, компилируем, инсталлируем его:


./config shared --prefix=/usr/local/openssl make make install

* Пакет OpenSSL будет установлен в директорию /usr/local/openssl . Необязательно устанавливать именно туда - можно указать другой путь или вообще ничего не указывать; я захотел проинсталлировать OpenSSL в эту директорию.

На этом работа с OpenSSL пока завершена, за исключением того, что он нам ещё потребуется для создания сертификатов.

--> FreeRADIUS - довольно объёмный пакет, поэтому его, в отличие от OpenSSL, мы будем устанавливать из портов, для того чтобы все дополнительные библиотеки и приложения, необходимые для его работы поставились автоматически.

Перемещаемся в директорию /usr/ports/net/freeradius/ , затем даём команду make - ничего не выбираем из предложенных установочным скриптом опций, жмём "ок". Начинается процесс автоматической установки (нужные приложения скачиваются и компилируются); по завершению, находясь в той же папке, даём комманду make install .

На этом с установкой FreeRADIUS'а закончили, переходим к его настройке.


Заходим в каталог FreeRADIUS'а - /usr/local/etc/raddb/ (все действия будут разворачиватся в основном в этом каталоге):


• удаляем всё содержимое папки /certs

• находясь в этой же папке, даём команду openssl gendh > dh - создаётся файл dh

• там же даём команду dd if=/dev/random of =random count=2 - создаётся файл random

• создаём папку /raddb/sample и переносим в неё из raddb все файлы с раширением .sample .
  Из /sample обратно в /raddb копируем с изменением имени, убирая расширение .sample , файлы: acct_users, clients.conf, dictionary, eap.conf, hints, huntgroups, preproxy_users, proxy.conf, radiusd.conf, snmp.conf, sql.conf, users. *

  *На самом деле многие из этих файлов не используется, но в radiusd.conf содержатся на них ссылки, поэтому чтобы не тратить время на удаление всех ненужных ссылок и ненужных файлов, копируем всё, что я перечислил).


• правим следующие конфигурационные файлы:



  clients.conf client 192.168.0.220 { #ip адрес точки доступа secret = 12345 #секретное слово, которое задаётся на точке доступа shortname = D-Link_DWL-2100AP nastype = other } #Если точек несколько, все их вносим в эту секцию конфига client 192.168.0.219 { #ip адрес точки secret = 54321 #секретное слово shortname = D-Link_DWL-2700AP nastype = other } # и т.д. eap.conf # В самом начале, после " eap {" default_eap_type = tls tls { private_key_password = whatever private_key_file = ${raddbdir}/certs/cert-srv.pem certificate_file = ${raddbdir}/certs/cert-srv.pem CA_file = ${raddbdir}/certs/demoCA/cacert.pem dh_file = ${raddbdir}/certs/dh random_file = ${raddbdir}/certs/random fragment_size = 1750 } radiusd.conf bind_address = 192.168.0.222 port = 1812 log_auth = yes # это для отладки, для статистики log_auth_badpass = yes log_auth_goodpass = yes

  На этом настройка RADIUS'a завершена.


  .:: Настройка точек доступа

  Для построения беспроводной сети мы будем использовать несколько точек доступа D-Link DWL-2100AP и одну более мощную точку D-Link DWL-2700AP. Это сертифицированные точки доступа стандарта 802.11b/g (до 54Mbps), в них реализована полная поддержка WPA (впрочем, как и во всех остальных точках доступа D-Link). Во всех точках используются последние прошивки, которые можно загрузить отсюда ftp://ftp.dlink.ru/pub/Wireless.

  DWL-2700AP	DWL-2100AP
  DES-1316	DES-1526

  Для начала, несколько слов о настройке беспроводной сети, а затем приведем пример конфигурирования D-Link DWL-2100AP для обеспечения взаимодействия с сервером RADIUS.
  Внутриофисная беспроводная сеть обычно состоит из нескольких точек доступа (всё покрытие разбивается на небольшие ячейки), которые подключены к проводному коммутатору. Часто для построения WLAN используются коммутаторы со встроенной поддержкой Power over Ethernet (802.3af) на портах (например, D-Link DES-1316 или D-Link DES-1526). При помощи них удобно подавать питание на точки доступа, разбросанные по офису.* Находящиеся рядом точки настраиваются на не пересекающие каналы диапазона, для того чтобы они не создавали друг для друга помех. В диапазоне 2.4ГГц, в котором работает оборудование 802.11b/g, доступно 3 не пересекающихся канала для оборудования, в котором 11 каналов, и 4 не пересекающихся канала для оборудования, в котором можно выбрать 13 каналов (широкополосный сигнал точки доступа занимает 3 канала диапазона). Точки доступа D-Link DWL-2100AP и DWL-2700AP можно настроить на любой из 13 каналов, кроме того можно включить функцию автоматической настройки на свободный канал. Так мы и сделаем.

  * Да и не только на точки доступа, а также на сетевые камеры, коммутаторы, IP-телефоны и т.д.


  Если в сети есть мобильные абоненты, которые перемещаются по всей зоне покрытия, можно задать всем точкам одинаковое имя беспроводной сети - SSID, тогда абонент будет автоматически подключатся к новой точке, при потере соединения с предыдущей. При этом он будет проходить повторную аутентификацию, которая в зависимости от супликанта будет занимать от нескольких секунд и более. Так реализуется самый простой неинтеллектуальный роуминг внутри сети. Ещё один вариант: если у каждой точки свой SSID, то можно настроить несколько профилей беспроводной сети в свойствах беспроводного подключения и там же отметить опцию "подключатся к любой доступной сети". Таким образом при потере соединения, клиент будет подключатся к новой точке.

  Настраиваем DWL-2100AP на взаимодействие с RADIUS'ом:



• Заходим на WEB-интерфейс точки доступа (как это сделать написано в инструкции к точке), сразу меняем пароль по умолчанию на вкладке TOOLS/ADMIN/.

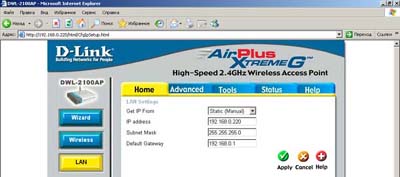

• На вкладке HOME/LAN назначаем точке доступа IP-адрес, который задали в clients.conf: 192.168.0.220


  рис.2 Присваиваем D-Link DWL-2100AP IP-адрес, отличный от адреса по умолчанию




• На вкладке HOME/WIRELESS, делаем всё как показано на рисунке 2; в поле RADIUS secret указываем пароль, который соответствует данной точке в clients.conf (мы указали "12345")

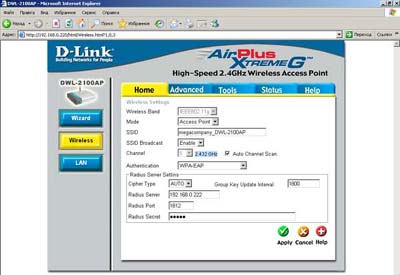

  рис. 3 Настраиваем D-Link DWL-2100AP на взаимодействие с RADIUS



  Остальные точки доступа настраиваются аналогичным образом, только у них будут другие IP адреса, каналы (если они задаются вручную), а также RADIUS secret.




  .:: Создание сертификатов

  Для начала скажем несколько общих слов о том, что такое PKI. Это некая инфраструктура, каждый субъект которой обладает уникальным цифровым сертификатом, удостоверяющим его личность. Помимо прочего, цифровой сертификат содержит секретный ключ. Закодированные с его помощью сообщения можно расшифровать, зная соответствующий открытый ключ. И наоборот - сообщения, зашифрованные открытым ключом, можно расшифровать только при помощи секретного ключа. Каждый субъект PKI обладает открытым и секретным ключом.

  Субъектом PKI может быть как пользовательский компьютер или КПК, так и любой другой элемент сетевой инфраструктуры - маршрутизатор, web-сервер, и даже сервер RADIUS, что и имеет место в нашем случае. Во главе всей этой системы стоит главный орган CA (Certificate Autority), предполагается, что ему все доверяют и его все знают - он занимается подписью сертификатов (удостоверяет, что предъявитель сертификата действительно тот за кого себя выдаёт). Ему помогают специальные службы по приёму запросов на сертификаты и их выдаче; номера всех выданных и отозванных сертификатов хранятся в специальном реестре. В реальности всё это вроде бы большое хозяйство умещается на одном компьютере, и с ним легко управляется один человек.*

  *Описанная структура является простейшим вариантом PKI; возможны также более сложные структуры, в которых участвует более одного CA, между которыми устанавливаются сложные иерархические доверительные отношения.

  Для создания сертификатов, мы будем использовать скрипты, которые идут в комплекте с FreeRADIUS:


• для начала создадим свой CA - для этого надо будет сгенерировать цифровую подпись, которой будут подписываться все выданные им сертификаты, а так же открытый ключ.

• затем создадим серверный сертификат, установим его на RADIUS

• и в заключении сгенерируем сертификаты для установки на клиентские компьютеры

  Создаём директорию /usr/local/etc/raddb/CA , копируем туда из папки /usr/ports/net/freeradius/work/freeradius-1.0.2/scripts/ файл CA.all и файл xpextensions . CA.all - интерактивный скрипт, создающий CA, клиентский и серверный сертификаты. Xpextensions - файл содержащий специальные ключи Microsoft "Extended Key Usage" - они необходимы для того чтобы EAP-TLS работал с Windows-системами.

  Открываем файл CA.all


• в строке 1 исправим путь - она должна выглядеть так: SSL=/usr/local/openssl

• в строке 32 исправим путь - она должна выглядеть вот так:
  echo "newreq.pem" | /usr/local/openssl/ssl/misc/CA.pl -newca

  Копируем CA.all в файл СA_users.all . Затем открываем последний и оставляем текст с 48 строки по 64-ю, остальные строки удаляем - оставшееся - это секция CA.all , в которой генерируются клиентские сертификаты. Она будет многократно использоваться, поэтому её удобно выделить в отдельный скрипт. Открываем CA.all , удаляем из него строки с 48- по 64-ю - всё то, что выделили в отдельный скрипт и сохраняем его.*

  *Примечание: файлы CA.all и CA_users.all - содержат секретную фразу-пароль "whatever", которая используется как дополнительное средство обеспечения безопасности, при эмиссии сертификатов и их отзыве. Человек, не знающий эту фразу не сможет ни подписать, ни отозвать сертификат. В принципе, кроме оператора CA, она больше никому не понадобится. Для повышения безопасности, нужно заменить все встречающиеся в скрипте CA.all и CA_users.all слова "whatever" на придуманный вами пароль. Его также нужно будет вписать в eap.conf в строку private_key_password = whatever.

  Далее я предполагаю, что мы оставили везде пароль " whatever " без изменений. Его то и будем вводить создавая клиентские, серверные сертификаты, а также отзывая их.



  .:: Создаём CA и серверный сертификат

  Запускаем CA.all - первое, что он генерирует в интерактивном режиме - коренной сертификат CA ( cacert.pem ), пару открытый закрытый ключ ( cakey.pem ), открытый ключ коренного сертификата в формате PKCS12 ( root.der ), затем серверный сертификат ( cert_srv.pem ), который мы установим на RADIUS. Все перечисленные файлы (и даже некоторые не перечисленные) появятся в папке CA.*

  * При запуске CA.all в папке CA появится директория demoCA - в ней будет находиться наш Certificate Autority. Те кому не нравиться название "demoCA", могут изменить его в соответсвующих скриптах и конфигурационных файлах. В данном примере ничего не меняется.


  ------ запуск CA.all ----------------------------------------------------------------------- ############Создаём CA: Country Name (2 letter code) [AU]:RU State or Province Name (full name) [Some-State]:Moscow Locality Name (eg, city) []:Moscow Organization Name (eg, company) [Internet Widgits Pty Ltd]:MegaCompany Co. Ltd. Organizational Unit Name (eg, section) []:megacompany.central.office Common Name (eg, YOUR name) []:Administrator Email Address []:admin@megacompany.ru Country Name (2 letter code) [AU]:RU State or Province Name (full name) [Some-State]:Moscow Locality Name (eg, city) []:Moscow Organization Name (eg, company) [Internet Widgits Pty Ltd]:MegaCompany Co. Ltd. Organizational Unit Name (eg, section) []:megacompany.central.office Common Name (eg, YOUR name) []:Administrator Email Address []:admin@megacompany.ru ###########Создаём сертификат для RADIUS: Country Name (2 letter code) [AU]:RU State or Province Name (full name) [Some-State]:Moskow Locality Name (eg, city) []:Moskow Organization Name (eg, company) [Internet Widgits Pty Ltd]:MegaCompany Co. Ltd. Organizational Unit Name (eg, section) []:RADIUS Common Name (eg, YOUR name) []:RADIUS Email Address []:admin@megacompany.ru Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []:whatever An optional company name []: (press enter


  Копируем файлы /CA/cert_srv.pem и /CA/demoCA/cacert.pem в папку /raddb/certs - установили сертификаты на сервер RADIUS.



  .:: Создаём клиентские сертификаты

  Для генерации клиентских сертификатов используем наш сценарий CA_users.all .

  Для примера создадим сертификат для пользователя user1 :
  1). открываем CA_users.all , заменяем в нём все слова cert-clt.* на user1.* (это нужно для того чтобы по имени файла различать какой сертификат для какого пользователя предназначен, в противном случае будет создаваться сертификат с одним и тем же именем файла ( cert-clt.* ). Мы же создадим сразу несколько сертификатов для user1, user2,3,4,5 ). Как вариант, можно использовать говорящие названия файлов содержащих сертификат, например SergeyPetrov, IvanIvanov и т.д.
  2). пароль - " whatever " в строках 3/4 заменяем на реальный, как это показано в листинге (строки пронумеровал для удобства - у себя их нумеровать не надо):

  ---file CA_users.all---- 1| openssl req -new -keyout newreq.pem -out newreq.pem -days 730 -passin pass:whatever -passout pass:whatever 2| openssl ca -policy policy_anything -out newcert.pem -passin pass:whatever -key whatever -extensions xpclient_ext -extfile xpextensions -infiles newreq.pem 3| openssl pkcs12 -export -in newcert.pem -inkey newreq.pem -out user1.p12 -clcerts -passin pass:whatever -passout pass: user1_password 4| openssl pkcs12 -in user1.p12 -out user1.pem -passin pass: user1_password -passout pass: user1_password 5| openssl x509 -inform PEM -outform DER -in user1.pem -out user1.der

  Для примера вводим " user1_password " - этот пароль будет спрашиваться при установке сертификата на пользовательский компьютер, его необходимо запомнить. Это, как я уже сказал, дополнительное средство аутентификации при действиях связанных с эмиссией сертификата.

  3). Сохраняем и запускаем скрипт -> получаем три файла user1.der , user1.pem , user1.p12 - последний есть сертификат в формате PKСS#12 для установки на Windows -клиента.

  ##########Запускаем изменённый CA_users.all ->Создаём сертификат для user1: Country Name (2 letter code) [AU]:RU State or Province Name (full name) [Some-State]:Moskow Locality Name (eg, city) []:Moskow Organization Name (eg, company) [Internet Widgits Pty Ltd]:MegaCompany Co. Ltd. Organizational Unit Name (eg, section) []:IT Department Common Name (eg, YOUR name) []:Andrey Ivanov Email Address []:andrey@megacompany.ru Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []:whatever An optional company name []: (press enter)

  Теперь генерируем сертификат для пользователя user2 :
  1). открываем CA_users.all , заменяем в нём user1.* на user2.*
  2). заменяем пароль " user1_password " на " user2_password " (не забываем его запомнить, чтобы потом установить сертификат).
  3). сохраняем и запускаем скрипт ' получаем user2.p12

  ##########Создаём сертификат для user2: Country Name (2 letter code) [AU]:RU State or Province Name (full name) [Some-State]:Moscow Locality Name (eg, city) []:Moscow Organization Name (eg, company) [Internet Widgits Pty Ltd]:MegaCompany Co. Ltd. Organizational Unit Name (eg, section) []:IT Department Common Name (eg, YOUR name) []:Mikhail Ivanov Email Address []:mikhail@megacompany.ru Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []:whatever An optional company name []:

  и так далее… (я сразу создал целых 5 сертификатов )*.

  * Не исключаю, что кому-то может не понравиться предложенный способ создания сертификатов, потомучто каждый раз вручную изменять пароли и названия файлов содержащих сертификат в скрипте не очень удобно, особенно если сертификатов надо сгенерировать не один десяток - однако предложенный способ очень простой; уверен , что более продвинутые пользователи смогут самостоятельно атоматизировать процесс создания сертификатов.

  Каждый сертификат сохраняем на отдельную дискету, пишем на ней пароль для установки (" userX_password "), на ту же дискету пишем открытый ключ root.der (он у всех одинаковый) и выдаём пользователю. Пользователь устанавливает сертификат на свой компьютер (об этом будет рассказано чуть ниже) и кладёт дискету в сейф.



  .:: Установка сертификатов на клиентский компьютер

  И так, пользователь (предположим тот, которого мы назвали user1) получил дискетку, содержимым которой является два файла root.der и user1.p12 . Также на дискете написан пароль " user1_password ".

  Начнём с установки root.der:



• два раза кликаем по файлу root.der

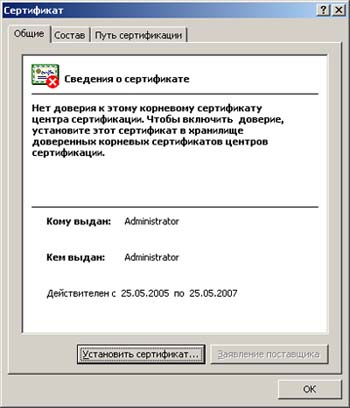

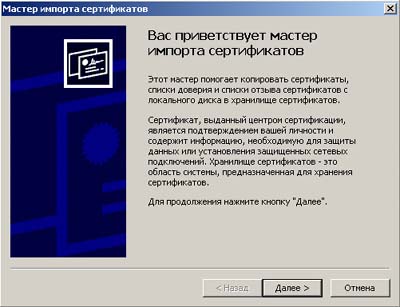

• нажимаем "Установить сертификат"

  рис. 4

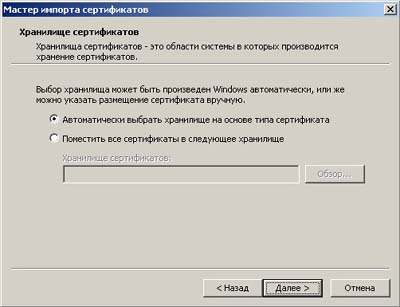

• жмём "Далее"

  рис. 5

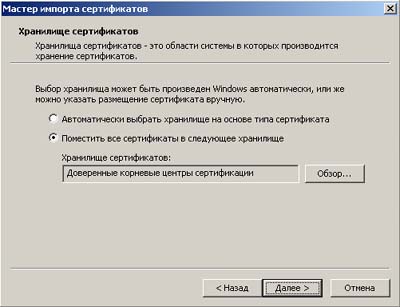

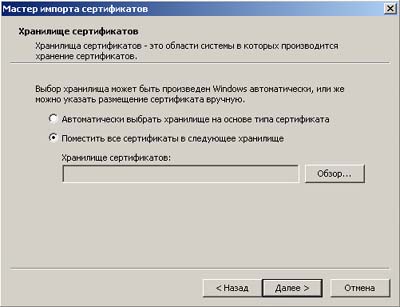

• переставляем радиокнопку на пункт "Поместить все сертификаты в следующее хранилище", жмём "Обзор"

  рис. 6

• выбираем "Доверенные корневые центры сертификации", "ok"
  рис. 7

• жмём "Далее"

  рис. 8

• жмём "Готово"

  рис. 9

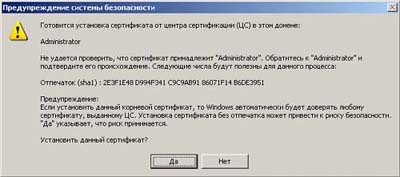

• жмём "Да"

  рис. 10

• жмём ок, ок

  рис. 11



  Устанавливаем пользовательский сертификат user1.p12:

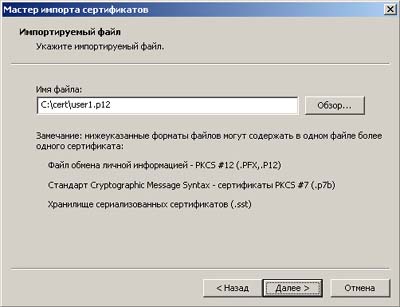

• два раза кликаем по файлу user1.p12, жмём "Далее"

  рис. 12

• жмём "Далее"

  рис. 13

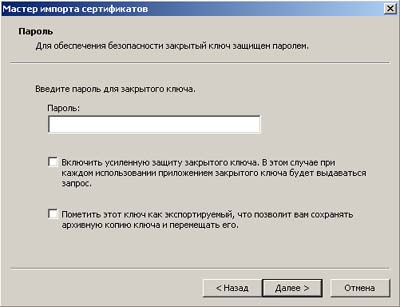

• здесь надо ввести пароль, который мы установили для сертификата user1 . Пароль был
  " user1_password " (ну или то, что вы придумали), он условно написан на дискетке с сертификатом, вводим его и нажимаем "Далее".
  рис. 14

• жмём "Далее"

  рис. 15

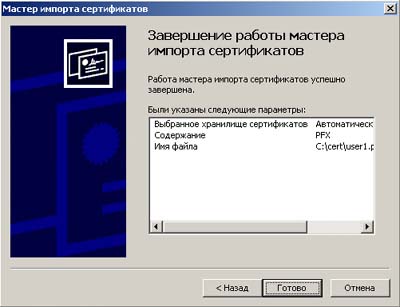

• жмём "Готово"

  рис. 16

• жмём "Ok"

  рис. 17


  .:: Настраиваем беспроводной адаптер D-Link DWL-G650 (DWL-G520, DWL-G120, DWL-G122) и супликант.

  D-Link DWL-G650 - это CardBus адаптер, DWL-G520 - это PCI адаптер, DWL-G120 - это USB адаптер, а DWL-G122 - это миниатюрный USB-адаптер. Настраиваются они совершенно идентично. Рассмотрим процедуру на примере DWL-G650.

  DWL-G122	DWL-G520
  DWL-G650	DWL-G120



• Достаём адаптер из коробки, откладываем его в сторону; ставим драйверы с диска, который идёт в комплекте. После установки драйвера, убираем родную утилиту для настройки адаптера из автозагрузки, потому что мы будем использовать для этих целей службу настройки беспроводного оборудования встроенную в Windows XP. Вставляем адаптер в компьютер.

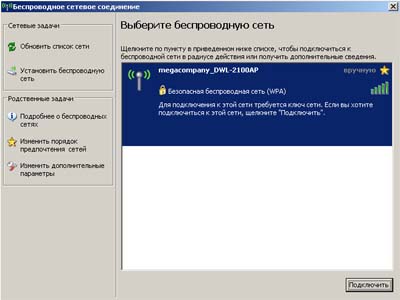

• Щелкаем один раз левой кнопкой мыши по перечёркнутому значку беспроводного подключения (в системном лотке), далее выбираем пункт "Изменить дополнительные параметры" (рис. 18)

  рис. 18

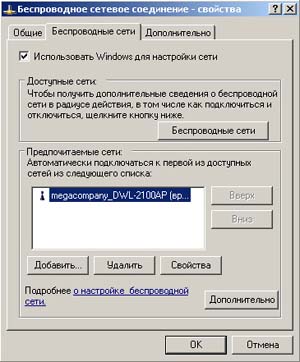

• Выбираем вкладку "Беспроводные сети", выделяем там нашу беспроводную сеть (megacompany_DWL-2100AP), заходим в "Свойства" (рис.19)

  рис. 19

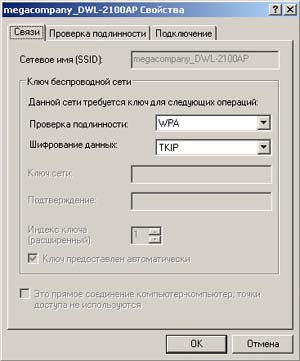

• На вкладке "Сязи", в выпадаюшем меню "Шифрование данных" выбираем протокол TKIP. Перемещаемся на вкладку "Проверка подлинности".

  рис. 20

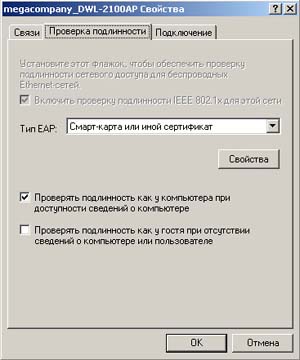

• Здесь всё оставляем без изменений (рис.21), заходим в "Свойства" EAP.

  рис. 21

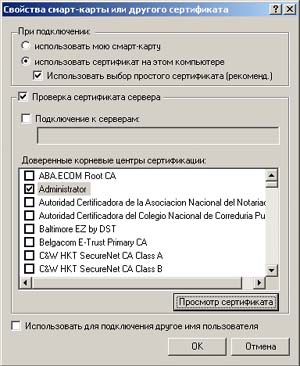

• Ставим радиокнопки и галки как показано на рисунке 22., в окне "Доверенные корневые центры сертификации" выбираем наш CA - он будет называться Administrator (если всё сделано точно так как описывается в разделе "Создание сертификатов").

  рис. 22

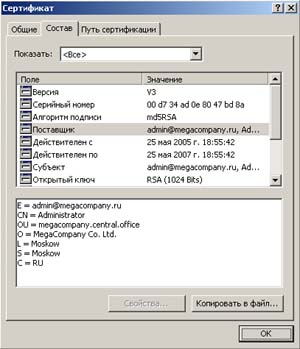

• На всякий случай нажимаем "Просмотр сертификата" (рис.22), смотрим кто поставщик сертификата. Удостоверяемся, что это наш корпоративный CA, который мы создали (рис.23).

  рис. 23

  Нажимаем "Ок", на этом настройка сетевой карты и супликанта завершена.

  .:: Проверяем работу WPA-Enterprise в нашей сети.
  Ну а теперь пришло долгожданное время проверить все настройки в работе. Запускаем FreeRADIUS в дебагмоде коммандой " radiusd -X", получаем вывод на экран:



  radius# radiusd -X Starting - reading configuration files ... reread_config: reading radiusd.conf Config: including file: /usr/local/etc/raddb/proxy.conf Config: including file: /usr/local/etc/raddb/clients.conf Config: including file: /usr/local/etc/raddb/snmp.conf Config: including file: /usr/local/etc/raddb/eap.conf Config: including file: /usr/local/etc/raddb/sql.conf main: prefix = "/usr/local" main: localstatedir = "/var" main: logdir = "/var/log" main: libdir = "/usr/local/lib" main: radacctdir = "/var/log/radacct" main: hostname_lookups = no main: max_request_time = 30 main: cleanup_delay = 5 main: max_requests = 1024 main: delete_blocked_requests = 0 main: port = 1812 main: allow_core_dumps = no main: log_stripped_names = no main: log_file = "/var/log/radius.log" main: log_auth = yes main: log_auth_badpass = yes main: log_auth_goodpass = yes main: pidfile = "/var/run/radiusd/radiusd.pid" main: bind_address = 192.168.0.222 IP address [192.168.0.222] main: user = "(null)" main: group = "(null)" main: usercollide = no main: lower_user = "no" main: lower_pass = "no" main: nospace_user = "no" main: nospace_pass = "no" main: checkrad = "/usr/local/sbin/checkrad" main: proxy_requests = yes proxy: retry_delay = 5 proxy: retry_count = 3 proxy: synchronous = no proxy: default_fallback = yes proxy: dead_time = 120 proxy: post_proxy_authorize = yes proxy: wake_all_if_all_dead = no security: max_attributes = 200 security: reject_delay = 1 security: status_server = no main: debug_level = 0 read_config_files: reading dictionary read_config_files: reading naslist read_config_files: reading clients read_config_files: reading realms radiusd: entering modules setup Module: Library search path is /usr/local/lib Module: Loaded exec exec: wait = yes exec: program = "(null)" exec: input_pairs = "request" exec: output_pairs = "(null)" exec: packet_type = "(null)" rlm_exec: Wait=yes but no output defined. Did you mean output=none? Module: Instantiated exec (exec) Module: Loaded expr Module: Instantiated expr (expr) Module: Loaded PAP pap: encryption_scheme = "crypt" Module: Instantiated pap (pap) Module: Loaded CHAP Module: Instantiated chap (chap) Module: Loaded MS-CHAP mschap: use_mppe = yes mschap: require_encryption = no mschap: require_strong = no mschap: with_ntdomain_hack = no mschap: passwd = "(null)" mschap: authtype = "MS-CHAP" mschap: ntlm_auth = "(null)" Module: Instantiated mschap (mschap) Module: Loaded System unix: cache = no unix: passwd = "(null)" unix: shadow = "(null)" unix: group = "(null)" unix: radwtmp = "/var/log/radwtmp" unix: usegroup = no unix: cache_reload = 600 Module: Instantiated unix (unix) Module: Loaded eap eap: default_eap_type = "tls" eap: timer_expire = 60 eap: ignore_unknown_eap_types = no eap: cisco_accounting_username_bug = no tls: rsa_key_exchange = no tls: dh_key_exchange = yes tls: rsa_key_length = 512 tls: dh_key_length = 512 tls: verify_depth = 0 tls: CA_path = "(null)" tls: pem_file_type = yes tls: private_key_file = "/usr/local/etc/raddb/certs/cert-srv.pem" tls: certificate_file = "/usr/local/etc/raddb/certs/cert-srv.pem" tls: CA_file = "/usr/local/etc/raddb/certs/cacert.pem" tls: private_key_password = "whatever" tls: dh_file = "/usr/local/etc/raddb/certs/dh" tls: random_file = "/usr/local/etc/raddb/certs/random" tls: fragment_size = 1750 tls: include_length = yes tls: check_crl = no tls: check_cert_cn = "(null)" rlm_eap: Loaded and initialized type tls mschapv2: with_ntdomain_hack = no rlm_eap: Loaded and initialized type mschapv2 Module: Instantiated eap (eap) Module: Loaded preprocess preprocess: huntgroups = "/usr/local/etc/raddb/huntgroups" preprocess: hints = "/usr/local/etc/raddb/hints" preprocess: with_ascend_hack = no preprocess: ascend_channels_per_line = 23 preprocess: with_ntdomain_hack = no preprocess: with_specialix_jetstream_hack = no preprocess: with_cisco_vsa_hack = no Module: Instantiated preprocess (preprocess) Module: Loaded realm realm: format = "suffix" realm: delimiter = "@" realm: ignore_default = no realm: ignore_null = no Module: Instantiated realm (suffix) Module: Loaded files files: usersfile = "/usr/local/etc/raddb/users" files: acctusersfile = "/usr/local/etc/raddb/acct_users" files: preproxy_usersfile = "/usr/local/etc/raddb/preproxy_users" files: compat = "no" Module: Instantiated files (files) Module: Loaded Acct-Unique-Session-Id acct_unique: key = "User-Name, Acct-Session-Id, NAS-IP-Address, Client-IP-Address, NAS-Port" Module: Instantiated acct_unique (acct_unique) Module: Loaded detail detail: detailfile = "/var/log/radacct/%{Client-IP-Address}/detail-%Y%m%d" detail: detailperm = 384 detail: dirperm = 493 detail: locking = no Module: Instantiated detail (detail) Module: Loaded radutmp radutmp: filename = "/var/log/radutmp" radutmp: username = "%{User-Name}" radutmp: case_sensitive = yes radutmp: check_with_nas = yes radutmp: perm = 384 radutmp: callerid = yes Module: Instantiated radutmp (radutmp) Listening on authentication 192.168.0.222:1812 Listening on accounting 192.168.0.222:1813 Listening on proxy 192.168.0.222:1814 Ready to process requests.

  Ну, или в худшем случае будет написано, почему FreeRADIUS не запустился - не стоит отчаиваться, если это произойдёт. Нужно внимательно изучить сообщение об ошибке и проверить все настройки.

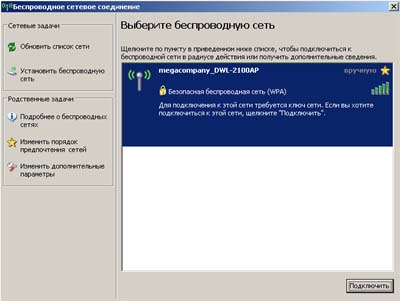

  Кликаем по значку беспроводного сетевого подключения, затем по беспроводной сети с именем megacompany_DWL-2100AP (рис.24).



  рис. 24

  Затем переводим свой взор на монитор, на котором запущен radiusd и отображается процесс успешной аутентификации (весь серверный вывод приводить не буду, потомучто он довольно большой, приведу лишь начальные и завершающие строки) .

  --------- auth process----------------------------- #начало вывода rad_recv: Access-Request packet from host 192.168.0.220:1044, id=0, length=224 Message-Authenticator = 0x19ca5978137669db3043b8f9e8fc0803 Service-Type = Framed-User User-Name = "Andrey Ivanov" Framed-MTU = 1488 Called-Station-Id = "00-11-95-8E-BD-30:megacompany_DWL-2100AP" Calling-Station-Id = "00-0D-88-88-D5-46" NAS-Identifier = "D-Link Access Point" ….ДАЛЕЕ ИДЁТ ВСЁ, ЧТО НАРИСОВАНО НА РИСУНКЕ 1 , В ТОМ ЧИСЛЕ ОБМЕН СЕРТИФИКАТАМИ

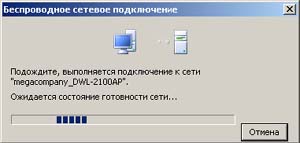

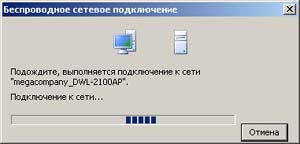

  На клиентском компьютере, процесс аутентификации выглядит следующим образом (рис. 25-29):

  рис. 25

  рис. 26

  рис. 27

  рис. 28

  рис. 29

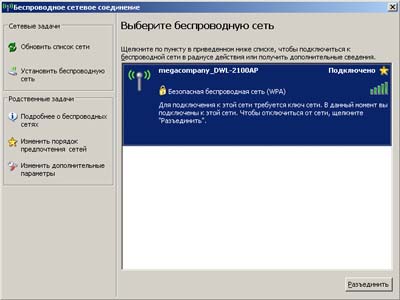

  Аутентификация прошла успешно, компьютер получает IP адрес от DHCP сервера и теперь может работать в беспроводной сети. К слову сказать, если на компьютере установлено несколько клиентских сертификатов (такое тоже бывает), то супликант предложит выбрать какой из них использовать для конкретной аутентификации.

  .:: Отзыв сетификатов (прикручиваем список отзыва к FreeRADIUS)

  Казалось бы, уже всё ясно - защищённая беспроводная сеть уже построена, но на самом деле остался ещё один важный аспект, который мы сейчас рассмотрим. Предположим, что надо запретить доступ в беспроводную сеть одному из компьютеров (например, личному ноутбуку одного из сотрудников), на который ранее мы установили сертификат - банальная причина - увольнение сотрудника, сокращение и т.д. Для решения этой задачи необходимо пометить в реестре ( /usr/local/etc/raddb/CA/demoCA/index.txt ), в котором хранится список всех подписанных сертификатов, сертификат пользователя, которому мы хотим запретить доступ в сеть, как отозванный. Затем необходимо создать (или обновить если он уже есть) список отзыва сертификатов ( CRL - Certificate Revocation List ), в котором перечисляются отозванные клиентские сертификаты. А затем настроить RADIUS таким образом, чтобы при аутентификации пользователей он обращался к этому списку и проверял не состоит ли в нём предъявляемый клиентский сертификат.

  В ходе наших предыдущих экспериментов мы создали два сертификата для user1(Andrey Ivanov) и user2(Mikhail Ivanov). Для примера запретим доступ в беспроводную сеть последнему. Проделаем следующие 3 шага.

  1. Помечаем в реестре сертификат user2 как отозванный: находясь в /usr/local/etc/raddb/CA даём комманду:


  radius# openssl ca -revoke user2.pem Using configuration from /etc/ssl/openssl.cnf 943:error:0E06D06C:configuration file routines:NCONF_get_string:no value:/usr/src/secure/lib/libcrypto/../../../crypto/openssl/crypto/conf/conf_lib.c:329:group=CA_default name=unique_subject Enter pass phrase for ./demoCA/private/cakey.pem: DEBUG[load_index]: unique_subject = "yes" Revoking Certificate D734AD0E8047BD8D.

  OpenSSL немного ругается (ищет почему то конфиг не там где нужно), но делает то, что нам нужно. В ходе выполнения команды необходимо ввести секретную фразу-пароль (" whatever "). В /raddb/CA/demoCA/index.txt - сертификат пометился как отозванный, в чём мы и убеждаемся, просмотрев данный файл.

  2. Создаём список отзыва (CRL). Если он уже есть, то он обновится.
  Находясь в /usr/local/etc/raddb/CA даём команду:


  radius# openssl ca -gencrl -out ca.crl Using configuration from /etc/ssl/openssl.cnf 963:error:0E06D06C:configuration file routines:NCONF_get_string:no value:/usr/src/secure/lib/libcrypto/../../../crypto/openssl/crypto/conf/conf_lib.c:329:group=CA_default name=unique_subject Enter pass phrase for ./demoCA/private/cakey.pem: DEBUG[load_index]: unique_subject = "yes"

  Снова по ходу выполнения команды требуется ввести секретный пароль " whatever ". В результате выполнения команды в директории /raddb/CA/ появляется файл ca.crl - это и есть список отзыва. Внутри он похож на шифровку, просмотреть его можно вот так:

  radius# openssl crl -in ca.crl -text -noout Certificate Revocation List (CRL): Version 1 (0x0) Signature Algorithm: md5WithRSAEncryption Issuer: /C=RU/ST=Moskow/L=Moskow/O=MegaCompany Co. Ltd./OU=megacompany.central.office/CN=Administrator/emailAddress=admin@megacompany.ru Last Update: May 27 23:33:19 2005 GMT Next Update: Jun 26 23:33:19 2005 GMT Revoked Certificates: Serial Number: D734AD0E8047BD8D Revocation Date: May 27 23:13:16 2005 GMT Signature Algorithm: md5WithRSAEncryption d4:22:d6:a3:b7:70:0e:77:cd:d0:e3:73:c6:56:a7:9d:b2:d5: 0a:e1:23:ac:29:5f:52:b0:69:c8:88:2f:98:1c:d6:be:23:b1: b9:ea:5a:a7:9b:fe:d3:f7:2e:a9:a8:bc:32:d5:e9:64:06:c4: 91:53:37:97:fa:32:3e:df:1a:5b:e9:fd:95:e0:0d:35:a7:ac: 11:c2:fe:32:4e:1b:29:c2:1b:21:f8:99:cd:4b:9f:f5:8a:71: b8:c9:02:df:50:e6:c1:ef:6b:e4:dc:f7:68:da:ce:8e:1d:60: 69:48:ad:b4:6d:2f:ee:58:09:fb:39:d2:91:2a:ae:6e:7f:af: 5d:b2

  Видим в нём один отозванный сертификат с серийным номером D734AD0E8047BD8D (он же user2, он же Mikhail Ivanov). Обратите внимание, важным свойством CRLявляется срок его действия. Он должен быть обновлён не позднее его истечения ( Update: Jun 26 23:33:19 2005 GMT). Срок действияCRL можно задать в файле openssl.cnf (у нас был default_crl_days = 30).

  3. Прикручиваем список отзыва к FreeRADIUS'у:

• копируем файл /raddb/CA/ca.crl в /raddb/certs/ (поверх старого ca.crl, если он там есть)
• заходим в /raddb/certs/ и приклеиваем ca.crl к файлу cacert.pem:
  cat cacert.pem ca.crl > ca.pem
• вносим небольшие изменения в секцию TLS файла /raddb/eap.conf :


  CA_file = ${raddbdir}/certs/ca.pem # здесь мы изменили cacert.pem на ca.pem CA_path = ${raddbdir}/certs # добавляем эту строку check_crl = yes # и эту строку

  Теперь пробуем аутентифицировать в сети компьютер с сертификатом user2 - аутентификация не проходит; user1 - беспрепятственно входит в беспроводную сеть, что и требовалось доказать. Вот теперь защищённую беспроводную сеть можно считать построенной.
