Спектральная характеристика некоторых радиокарт.

Мы заинтересовались параметрами радиокарт (непосредственно радиотрактом) разных производителей после того, как в нашу сеть начали включатся абоненты со своим оборудованием. Многие наверное заметят, что у большинства у них используется один и тот же чип, и что все стандартизовано ну и так далее.
Потому порывшись как по просторам Интернету, так и поработав с приборами на насобирали вот такую информацию. Этой статьей мы никоим образом не собираемся популизировать того или иного производителя, выводы делать вам.

Все измерения были проведены на устройствах стандарта IEEE 802.11b.

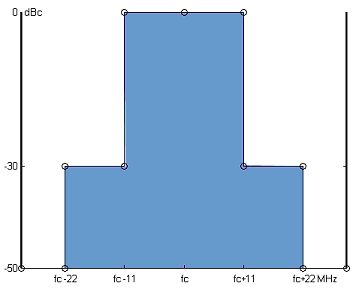

На рисунке показано как в соответсвии со стандартом IEEE 802.11b должен выглядеть частотный спектр радиоустройства.

На уровне -30 дб ширина спектра должна составлять 22 МГц, то есть на удалении 11 МГц от центра амплитутно-частоной характеристки (АЧХ ) уровень сигнала должен составлять -30 дб от своего максимального значения. На удалении 22 МГц уровень сигнала должен быть -50дБ.
Вот тут хотелосьбы дать уточнение, мы столкнулись с оборудованием у которого рабочая полоса работы передатчика (класс излучения) была от 19-22 МГЦ и все они были стандарта 802.11b.

Вот краткий список сертифицированного оборудования, а также их электрические характеристики:

• RWR 3510 радиомодуль AIR-LMC340 сертификат UA1.065.19570-00 от 19 сентября 2000 года, класс излучения 22M0G1DE
• SISCO Aironet AIR-PCM350 радиомодуль LMC350 сертификат UA1.065.37564-02 от 08 июля 2002 года, класс излучения 20M0G1D, ширина полосы по уровню -30 Дб не больше 20 мГц.
• D-Link DWL-900AP+\ 1000AP+ сертификат UA1.030.0118725-03 от 29 декабря 2003 года, класс излучения 20M0G1D, ширина полосы по уровню -30Дб не больше 35 мГц.
• AGERA PC24E сертификат UA1.030.0022875-04 от 30 марта 2004 года, класс излучения 22M0G1D, ширина полосы излучения по уровню -30 Дб не больше 22 мГц.
• COMPU-SHACK XI-1500/SP41-120500 сертификат UA1.030.35029-03 от 30 апреля 2003 года, класс излучения G1D, ширина полосы пропускания по уровню - 30 Дб не больше 35 мГц.
• GLOBAL SUN GL241102 сертификат UA1.065.21841-02 от 10 мая 2002 года, класс излучения 22M0G1D, ширина полосы излучения по уровню -30 Дб не больше 18,8 мГц.
• GLOBAL SUN GL2411AP сертификат UA1.065.21840-02 от 10 мая 2002 года, класс излучения 22M0G1D, ширина полосы излучения по уровню -30 Дб не больше 18,8 мГц.
• ORINOCO PC Card сертификат UA1.065.05558-01 от 15 марта 2001 года, класс излучения 19M0G1D, ширина полосы излучения по уровню - 30 Дб не больше 18,8 мГц.
• AVAYA Wireless PC Card сертификат UA1.065.37561-02 от 08 июля 2002 года, класс излучения G1D, ширина полосы излучения по уровню - 30 Дб не больше 18,8 мГц.

Выходная мощность этих устройств колеблется от 13-22 Дбм.
При выборе того или иного оборудования, обратите внимание на класс излучения и на ширина полосы излучения по уровню - 30 Дб.

Ниже приведены результаты измерений АЧХ наиболее популярных устройств на чипсетах PRISM (Intersil) и Hermes (Agere Systems) - оборудование Orinoco.
Подчеркиваю, некоторые картинки были взяты с сайта http://www.antennspecialisten.se/en/support/t1_spektrum.htm, но большая часть это именно выкоперовка АЧХ при вводе в эксплуатацию того или иного оборудования.

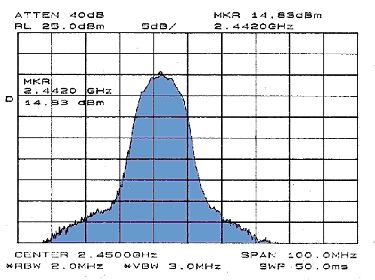

Как видно на рисунке, по паспортным данным производителя мощность излучения устройства составляет 15dB.

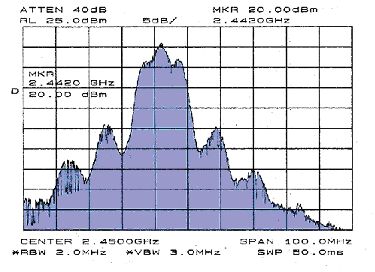

Производитель (Alvarion) заявляет выходную мощность 14 дБ, которая реально 20дБ, причем внеполосное излучение данного устройства превышает аналогичные показатели других устройств.

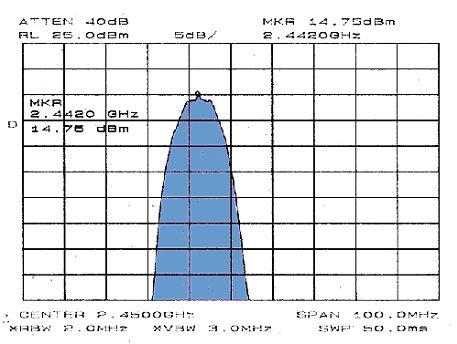

Результаты исследований радиокарты Orinoco говорят сами за себя - характеристики ее АЧХ разительно отличаются от других тестируемых устройств.

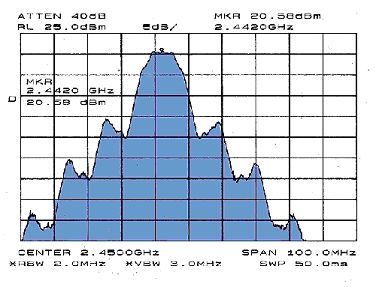

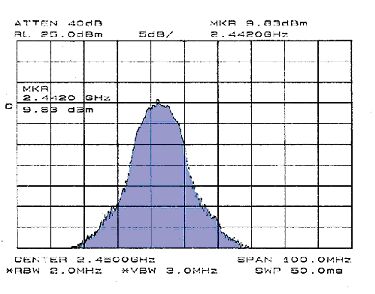

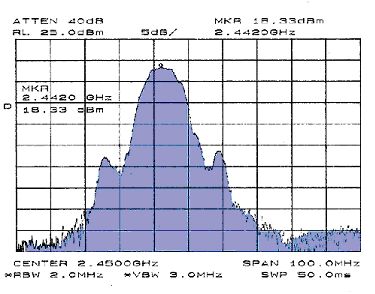

Все АЧХ были получены на 7 частотном канале 2442 MHz с использованием спектрального анализатора HP8563E.

А вот АЧХ полученные уже при вводе в эксплуатацию радиооборудования, измерения выполнялись на оборудовании RS FSP-30.

PC Card PC24E

ORINOCO PC Card Silver

ORINOC PC Card Gold

Новейшие карты с чипсетом Hermes Ruby (Agere Systems) имеют схожие характеристики AЧХ. Согласно спецификациям Ruby имеет несколько меньшую чувствительность -82 дБ на скорости 11 Mbps , чем по данным исследований имеют старые карты -85дб( чипсет Hermes Fillips).

Какие хочется сделать выводы, если вы будущий оператор то отнеситесь к выбору оборудования очень внимательно, не гонитесь за дешевизной. В будущем это плохо отразится как на работе вашей сети так и на общей загруженности радиоэфира вокруг вас.
Лицам, которые хотят обьеденить между собой два дома, хочу дать рекомендацию, не используйте дешевое оборудование, рано или поздно вы начнете кому то мешать из операторов, а это чревато неприятными разборками.
И последнее, если вы все-таки решили построить себе беспроводную сеть, обьеденить офисы, дома, не поленитесь обратитесь к профессионалам.

Проведенные исследования подтвердили наши практические наблюдения, проводимые в течении продолжительного времени.
