АНАЛИЗ PCMCIA-радиокарты XI-325H/HP, измерение АЧХ и выходной мощности передатчика

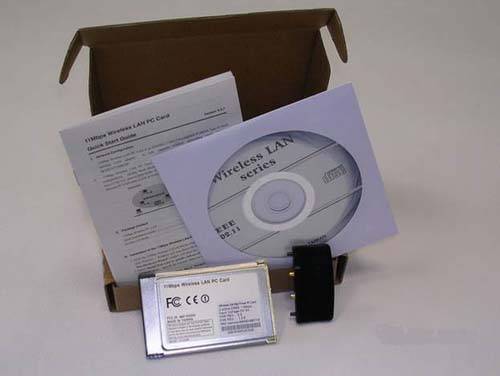

Беспроводная PCMCIA-радиокарта XI-325H/HP в данный момент используется в большинстве случаев в качестве радиоинтерфейса в сетевых мостах и точках доступа стандарта 802.11b, таких производителей как Z-Com, Senao, Micronet, KN-105,KN-205

Карта имеет высокочастотный разъем RP-MMCX и через специальный переходник можно подключить внешнюю антенну.

Измерения проводились методом прямого подключения выхода радиокарты через переходник Pigtail( MC/MMCX-N-type) непосредственно на радиочастотный вход анализатора спектра.

Настройки анализатора спектра:

Горизонтальная развёртка- 5МГц,

Вертикальный дисплей- 10МГц

Центральная частота- 2,442 ГГц

Полученные спектральные характеристики радиокарт:

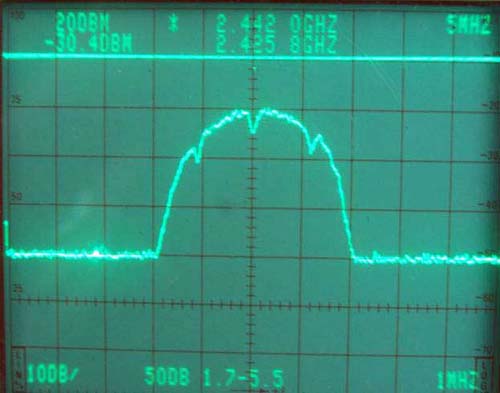

1) XI-325Н -20 dBm

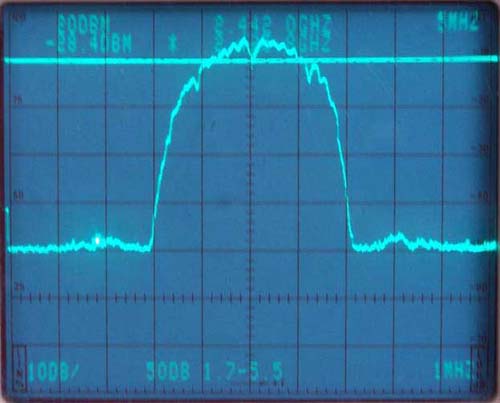

2) XI-325НP-23dBm

Выводы:согласно проведённым измерениям радиокарточки соответствуют

параметрам, заявленных производителем.

Разброс по выходной мощности может быть в меньшую сторону не более 20 Млват
