ТЕСТИРОВАНИЕ НА СОВМЕСТИМОСТЬ ОБОРУДОВАНИЯ RAD
С ОБОРУДОВАНИЕМ СТАНДАРТА 802.11.

AirMux-200 - высокопроизводительный мультиплексор операторского класса, предназначенный для соединения сетей E1/T1 и Ethernet по радиоканалам по схеме "точка-точка".

Устройство состоит из наружного и внутреннего блоков, соединенных Ethernet кабелем Cat-5e для наружного применения, позволяющим размещать блоки на расстоянии до 100 метров друг от друга.

Наружное устройство поставляется со встроенной антенной с усилением 17 dBi или с коннектором для внешней антенны.

Параметры встроенной антенны:

Тип		плоская панельная
Размер		305*305*58 мм
Усиление		17 dBi
Ширина диаграммы направленности		20 град.

Спецификация радио:

Рабочий диапазон частот:		2,3-2,4, 2.4–2.5, 5-6 ГГц (соответствует FCC и ETSI)
Ширина канала		20 МГц
Скорость передачи		до 48 Мбит/с, устанавливается пользователем
Модуляция		OFDM – BPSK, QPSK, 16 QAM, 64QAM
Мощность передтчика		11 dBm

Тестирование влияния излучения широкополосного радиомультиплексора
AirMux-200(компании RAD) на устройсва, совместимые со стандартом 802.11b,
в диапазоне частот 2412-2483,5 МГц

Список используемого оборудования и ПО:

• Система передачи данных типа OrinocoAP-1000
• Программное обеспечение компании KarlNet-TerabeamConfiguratorверсии 5.10_5.19
• Широкополосный радиомультиплексор AirMux-200, с интегрированными антеннами.

Расстояние между измеряемыми объектами 500 метров, объекты измеряются на пересечении лучей излучения.

Ход проведения измерений

В момент проведения передачи пакетов (UDP) замерялись уровни сигнала и потеря пакетов в радиоканале

Результаты тестирования следующие:

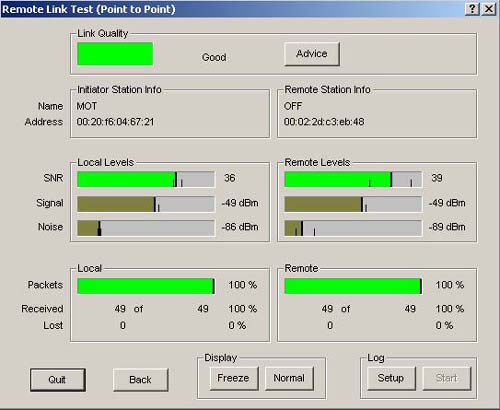

1. Состояние радиоканала - AirMux отключен.

OrinocoAP-10009 канал, частота 2452МГц

2. Состояние радиоканала - AirMux включен, разнос между устройствами по частотам отсутствует.

OrinocoAP-1000		9 канал, частота 2452МГц
AirMux 200		9 канал, частота 2452МГц

Полное отсутствие связи в устройствах работающих по протоколу 802.11.

3. Состояние радиоканала - AirMuxвключен, разнос по частотам 15 МГц.

OrinocoAP-1000		9 канал, частота 2452МГц
AirMux 200		6 канал, частота 2437МГц

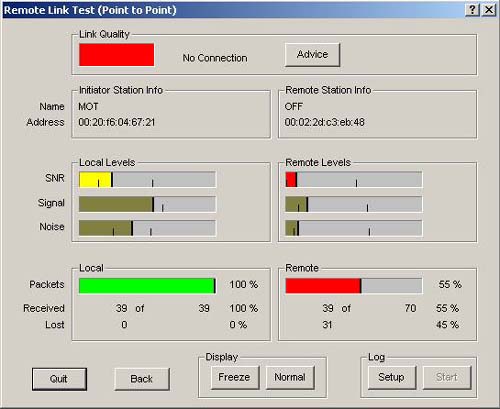

Резкое ухудшение качества связи, потери 45%

Как видим вырос уровень шума.

4. Состояние радиоканала - AirMux включен, разнос по частотам 20 МГц.

OrinocoAP-1000		9 канал, частота 2452МГц
AirMux 200		5 канал, частота 2432МГц

Качество связи удовлетворительное, наблюдается до 10% снижение скорости в радиоканале.

Работа практически невозможна.

Выводы: при работе AirMux-200 подавляет устройства стандарта 802.11 + - 20 МГц от своей рабочей частоты. Идеальный вариант - когда устройства разнесены между собой по диапазону 25МГц, лучше и по поляризации, это добавит еще как минимум 20 Дб.

Известными прикладными программами, мы пытались отсканировать в эфире работу данного устройства. Использовали программы мониторинга:

• Нетстамлер, ничего не увидел;
• Микротик небольшое увеличение уровня шума;
• Аэропик ничего не увидел;

Вывод: любой прикладной программой или радиоустройство, которое работает под протоколом 802.11, устройство компании RAD вы не увидите.

Единственное, чем можно определить излучение подобного устройства это анализатором спектра.

Приводим АЧХ характеристику излучения AirMux-200
