Как избежать лишних потерь с использованием карточек типа ORINOCO.

Наверняка многие из вас сталкивались с такими проблема как:

• Механическое повреждение данного соединения.
• плавающий" сигнал, дополнительные потери ~ до 6Дб
• увеличение стоимости решения с использованием "пигтейла"

Наша компания так же сталкивалась, и сталкивается (при переходе к нам абонентов от иных операторов) с подобными проблемами.
Не долго думая, наши инженеры решили эту проблему раз и навсегда, так сказать радикальным способом, они устранили это слабое звено.

Я не буду подробно описывать саму процедуру переделки, ее достаточно хорошо видно из тех картинок которые представлены в этой статье. Единственное мы иногда будем останавливаться на некоторых тонкостях и нюансах.

Маленькое предупреждение, все данные работы я рекомендую выполнять квалифицированным инженерам, желательно иметь в наличии тестовый стенд или необходимое измерительное оборудование.

Шаг№1. Разбираем аккуратно саму карточку, это делается достаточно просто, нужно с боков поддеть шилом крышки приподнять металлическую пластинку и вытащить пластмассовый экран.

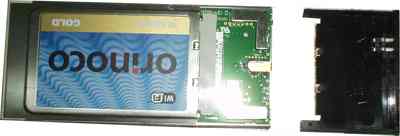

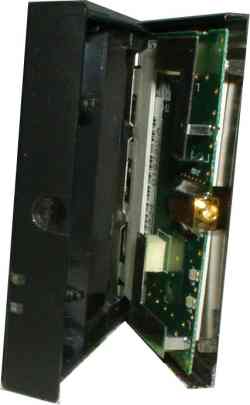

Вот так она выглядит внутри после окончательной разборки.

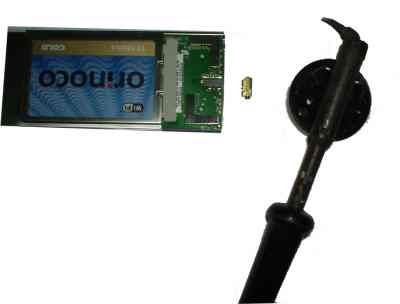

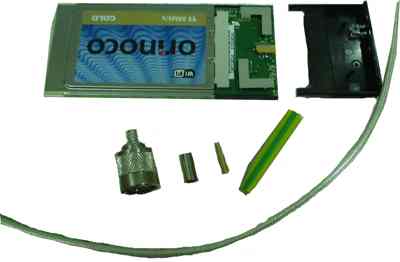

Шаг№2. Готовим отрезок кабеля 50 ом, желательно кратен длине волны (тут мы долго спорили, но решили остановится именно на определенной длине из опыта работы в VHF, UHF диапазонах). ВЧ разъем (не берите китайский, с ним после сборки очень высокое КСВ), отрезок термоусадочного кембрика, и разогреваем паяльник.

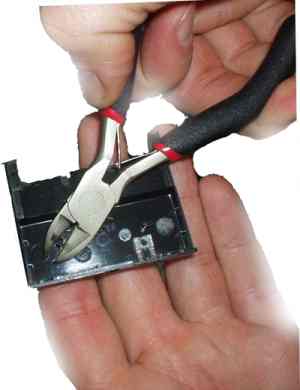

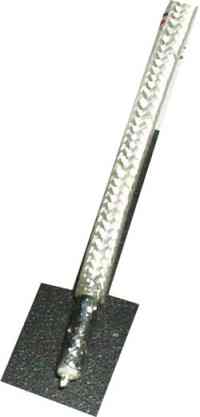

Шаг№3. Пока греется паяльник, готовим крышку, выкусывая пластмассовые стойки.

Шаг№4. Аккуратно выпаиваем внутренний разъем, обратите внимание, внутренняя антенна ни как не отключается при подключении пигтейла.

Шаг№5. Производим распайку (обжимку) разъема, и проверку после запайки на КЗ.

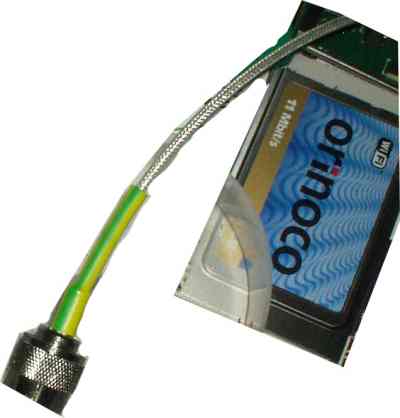

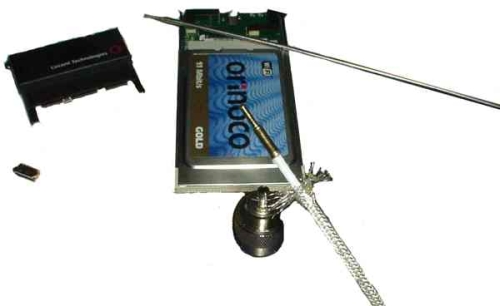

У вас получается вот такой симпатичный отрезок кабелька с разъемом

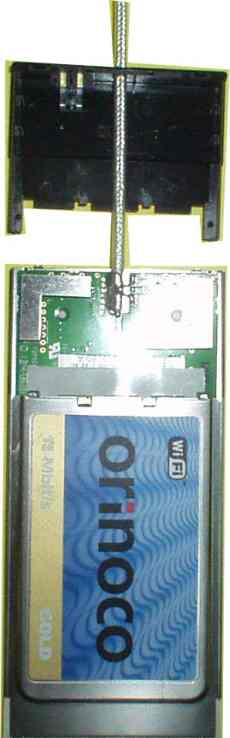

Шаг№6. Начинаем готовить вторую сторону кабеля для запаивания в карточку. Не забываем продеть кабель, в отверстие пластмассовой крышки, через которое раньше был выход разъема. После чего запаиваем кабель на место разъема. Маленькая деталь, земля припаивается с двух сторон, НО вы должны проводником обойти ту сторону где вход на внутреннюю антенну, он должен остаться не задействованным.

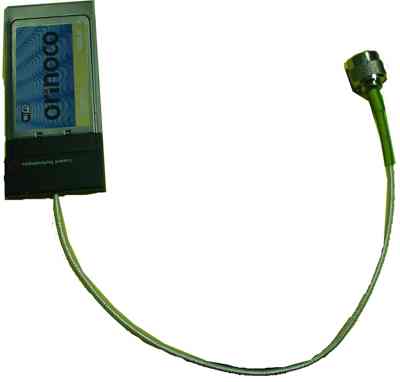

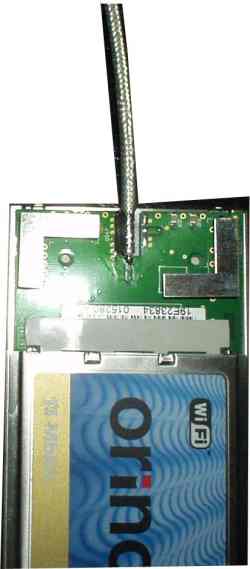

Шаг№7. Вот что у вас должно получиться.

После чего, желательно получившееся изделие проверить на вашем стенде.
Мы это делаем как на приборе так и просто на лабораторном стенде, зачастую бывает так, что все электрические параметры удовлетворены, но при работе между на стенде, в канале возникают потери.

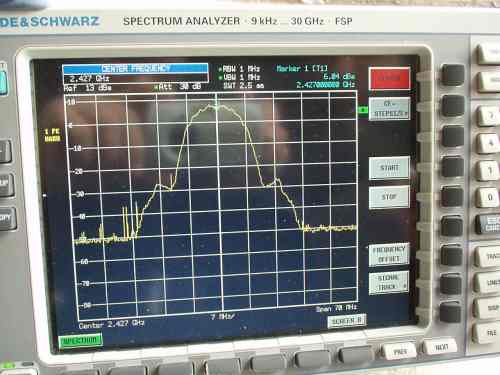

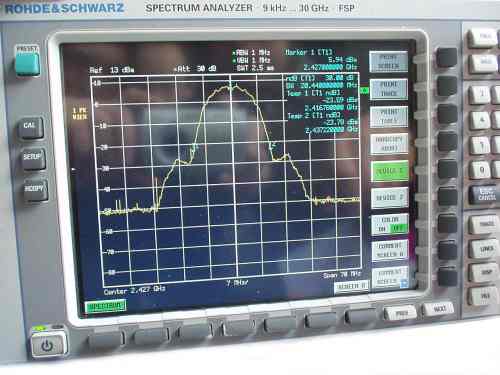

А вот так выглядит идеальная картинка с наших переделанных карточек.

Что хочется добавить, нашими инженеры пробовали переделывать практически все известные радиокарточки, и скажу сразу все они легко переделываются, проблема только с механической разборкой.
