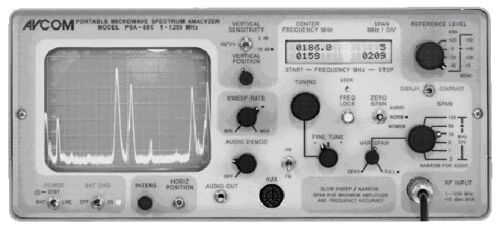

Анализатор спектра PSA-65C

Портативный анализатор спектра PSA-65C производится в США фирмой AVCOM Of Virginia Incorporated и имеет ряд неоспоримых преимуществ по сравнению с другими аналогичными приборами своего класса:

• цифровая автоподстройка частоты;
• возможность питания от сети 220В или от встроенных аккумуляторов;
• ЧМ, АМ аудиодетектор (возможность аудиоконтроля на встроенный динамик);
• цифровой дисплей частоты с множественными вариантами показаний;
• режим нулевой полосы обзора;
• точность определения частоты 100 кГц в режиме нулевой полосы обзора;
• высокая чувствительность - не хуже 95 dB;
• портативный и легкий (8,18 кг с внутренним аккумулятором).


  Из всего спектра предлагаемых фирмой AVCOM анализаторов спектра мы рекомендуем предлагаемую здесь модель как наиболее, с нашей точки зрения, оптимальную для выполнения работ по контролю за радиоизлучениями, особенно в тех случаях, когда требуется недорогой и мобильный вариант прибора, позволяющий, в то же время, произвести точные измерения.

Справка.
Фирма AVCOM Of Virginia Inc. является известным производителем недорогого, но в тоже время качественного оборудования для анализа спектра, разнообразной приемной, тестовой и измерительной аппаратуры СВЧ. Изделия этой фирмы отличаются высокой надежностью, качеством исполнения, а также широким выбором дополнительных аксессуаров и расширений: усилителей, фильтров, антенн, аттенюаторов, волноводов, конвертеров диапазонов и т.п.

Основные возможности
Модель PSA-65C является последней разработкой анализаторов спектра серии 65. Отличительной особенностью прибора является его универсальность. PSA-65C может применяться для измерения спектральных характеристик сигналов в лабораторных и полевых условиях, а также использоваться как высокоэффективный прибор при проведении поисковых мероприятий по выявлению каналов утечки информации. Кроме визуального анализа спектра, PSA-65C имеет возможность детектировать и прослушивать сигналы с амплитудной и частотной модуляций на встроенный динамик.
В отличие от предшествующих моделей этой серии, PSA-65C имеет ряд преимуществ. Функция 'Digital Frequency Lock', позволяет осуществлять захват и удержание частоты (полезная функция при акустическом контроле фиксированных частот).
Применение нового микропроцессора для управления разверткой позволило не только производить настройку на определенную частоту, но и с высокой точностью устанавливать границы частотного диапазона, отображаемого спектроанализатором.
При применении дополнительного полосового фильтра, анализ спектра может проводиться в полосе от 200 кГц до 1250 МГц c разрешением по частоте 10 кГц.

Технические характеристики анализатора спектра AVCOM PSA 65C
Диапазон частот (максимальный обзор полосы на дисплее)	1 ~ 1250 МГц с возможностью расширения до 6,4 ГГц (0.2 ~ 1250 МГц при установке дополнительного фильтра 10 кГц
Полоса обзора	весь диапазон
Виды модуляции (в случае установки AM демодулятора и FM декодера)	FM, AM (акустический контроль сигналов на внутренний динамик)
Измерение уровня сигнала при вертикальной чувствительности 2 dB/дел. и 10 dB/дел	+20, 0, -20, -40 dBm +69, +49, +29, +9 dBmv
Точность измерения уровня сигнала	± 2 dB
Чувствительность	не хуже -95 dBm
Входной разъем	50 Ом, BNC
Полоса пропускания (устанавливается автоматически при выборе переключателя МГц/Деление)	3 МГц (установка 125 МГц/деление); 1 МГц (установка 50 МГц/деление); 300 кГц (установка 10 МГц/деление); 150 кГц (установка 5 МГц/деление); 75 кГц (установка 1 или 0.2 МГц/деление); 10 кГц (установка 0.2 МГц/деление, при установке полосового фильтра 10 кГц)
Панорамный дисплей: /каждое вертикальное деление 10 или 2 dB/	10 масштабных линий по горизонтали (частота) на 7 масштабных линий по вертикали (уровень). Каждое вертикальное деление равно 10 или 2 dB
Частотный дисплей	Измерение частоты с точностью 100 кГц
Размеры	300х150x360 мм
Вес	8.18 кГ (с внутренним аккумулятором)
Питание	Внешнее: 220В переменного (50Гц) тока или 12В постоянного тока Автономное: встроенная 12В гелиевая батарея с зарядным устройством

Верхняя граница рабочего диапазона спектроанализатора PSA-65C составляет 1250 МГц. Однако анализ спектра может производиться в диапазонах до 6400 МГц при применении внешних расширителей диапазонов.
Расширители представляют собой частотные конверторы, принцип работы которых основан на преобразовании (понижении) частоты расширенного диапазона и приведении его к рабочему диапазону PSA-65C. При этом производится автоматический пересчет показаний частоты на дисплее в соответствии с реальными значениями, а измерение характеристик и прием сигналов производится обычным способом.
Фирма AVCOM предлагает пять вариантов подобных расширителей: MFC-1250 на диапазон от 1250 до 2500 МГц, MFC-1250/2500 на диапазоны 1250-2500 МГц и 2500-3750 МГц и MFC-3700 на диапазон 3700-4200 МГц, а также 5.7-6.2 ГГц and 5.9-6.4 ГГц.
Расширители выполнены в виде внешних блоков в металлическом корпусе размером 165x57x185 мм, питание 12 В осуществляется через разъем AUX на передней панели анализатора спектра.

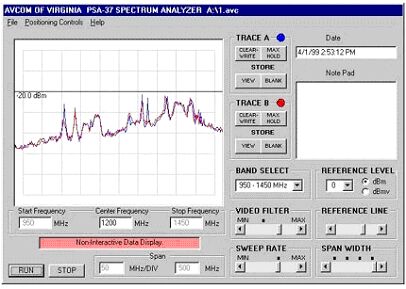

ADA - 10A Analyzer Display Adapter
Видеоадаптер анализатора предназначен для обработки спектральных данных, получаемых с анализатора спектра PSA - 65C на IBM-совместимых компьютерах. Имеется возможность отображать на мониторе компьютера текущие спектральные кривые, сохранять графики в виде файлов и проводить сравнение и анализ различных спектральных кривых. Основой видеоадаптера является аналого-цифровой преобразователь. В комплект прибора входят кабель для соединения с выходом на задней панели анализатора спектра и кабель для соединения с параллельным портом системного блока компьютера. Программное обеспечение обеспечивает удобную и простую работу со спектрами подобно WINDOWS - приложениям.

RFP - 24 Preamplifier
Предусилитель повышает чувствительность анализатора спектра PSA - 65C и позволяет анализировать сигналы менее одного микровольта, обеспечивая усиление до 22dB в частотном диапазоне до 2ГГц. Входное и выходное сопротивления составляют 50Ом. Предусилитель выпускается с различными входным и выходным разъемами: BNC, N - type, F-type.

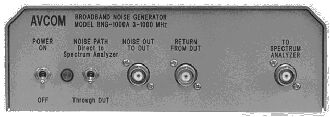

BNG - 1000A Broadband Noise Generator
Широкополосный генератор шумоподобного сигнала совместно с анализатором спектра PSA - 65C позволяет выполнять измерения аналогично с использованием генератора синусоидальных колебаний. BNG - 1000A. Генератор может использоваться для исследования прохождения сигнала по коаксиальной линии, настройки фильтров и измерения частотных характеристик усилителей. Рабочий диапазон частот от 3Мгц до 1ГГц.

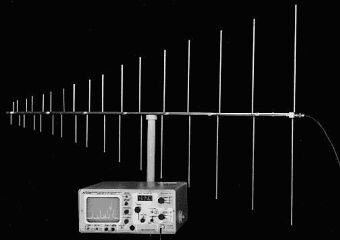

LPA - 1000 Log Periodic Antenna
Выполненная с высокой точностью логопериодическая антенна используется совместно с анализатором спектра PSA - 65C. Рабочий диапазон частот от 140МГц до 1ГГц. Антенна оснащена BNC - коннектором.

DCP - 20 DC Power Inserter
Адаптер питания постоянным током по коаксиальной линии.

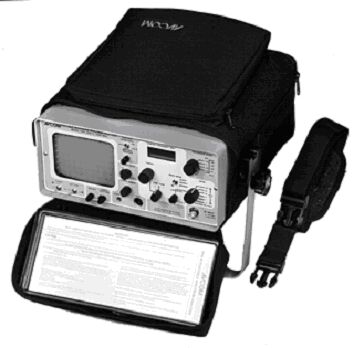

AVSAC
Удобный чехол для PSA-65C выполнен из прочного черного нейлона. Внутренняя поверхность чехла имеет мягкое защитное покрытие. Открывающийся на змейке клапан обеспечивает доступ к передней панели прибора. На верхней стороне чехла расположен большой карман со змейкой. Чехол имеет отстегиваемый регулируемый по длине ремешок с удобной мягкой подушечкой.

Габариты: 11.5"W x 5.5"H x 13.5"D

Вес PSA-65C 8,18 кг со встроенным аккумулятором.
