Всем известная и легендарная антенна киевского завода КВАНТ

К сожалению, антенны этого завода, на просторах Украины да и не только это большая редкость… И на страницах в Интернет вы не встретите упоминания о них, лишь некоторые сайты предлагают или предлагали к продаже эти антенны.

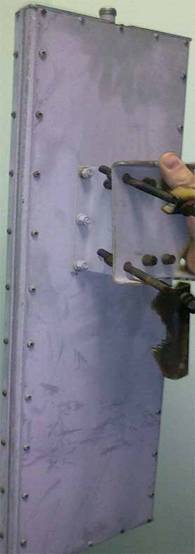

Антенна которую вы видите на фотографии простояла на высоте 80 метров более 5 лет.



Параметры этой антенны:

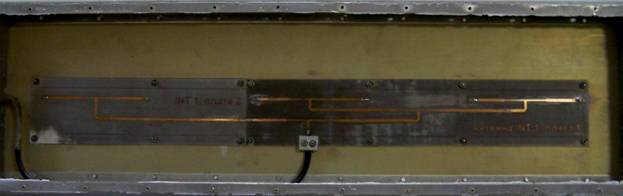

Секторная антенна производится киевским заводом КВАНТ, имеющим большой опыт производства антенн военного назначения. Aнтенна выполнена в виде вертикальной решетки объемных вибраторов с запиткой микрополосковым делителем. Имеет горизонтальную поляризацию , широкий сектор диаграммы направленности в 90 град в горизонтальной плоскости и 10 град в вертикальной, и высокими энергетическими параметрами 13 dBi .

KV-15S широко используется в качестве антенны базовых станций. Благодаря своей горизонтальной поляризации особенно эффективна в применении в районах со сложной помеховой обстановкой и недостаточным частотным ресурсом (большинство станций RadioEthernet работают в вертикальной поляризации).
Антенна характеризуются высокой надежностью, долговечностью и стабильностью характеристик в самых тяжелых погодных условиях.

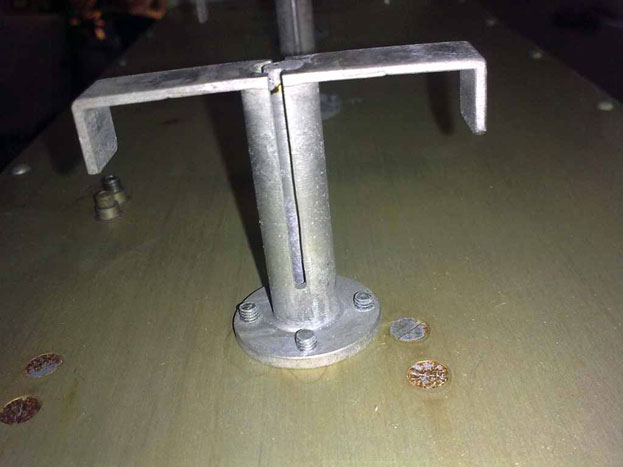

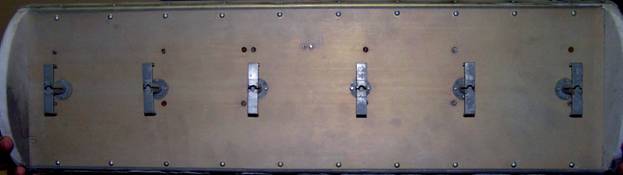

Конструктив исполнения:

Мы не приводим, какие бы то ни было выводы. Кто имеет понятие, что такое не короткозамкнутый диполь, легко сможет даже подсчитать Ку данной антенны.

У кого же возникнут вопросы милости просим к нам за ответами на наш ресурс www.rubka.ua

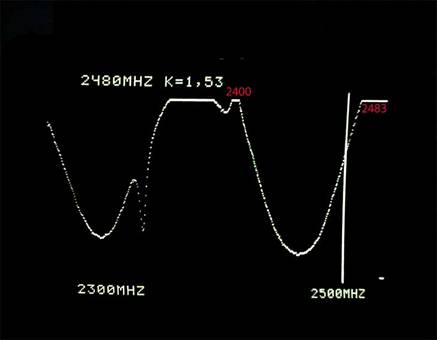

Что можно сказать о частоте данного экземпляра.
