Доверяй, но проверяй Пигтейлы

Измерительная лаборатория компании ИМК произвела тестирование пигтейлов (соединительный ВЧ кабель с ВЧ разъемами, служит для соединения выхода приема/передатчика и антенны), внешне ничем не отличающихся, за исключением, того, что их изготовили разные производители.

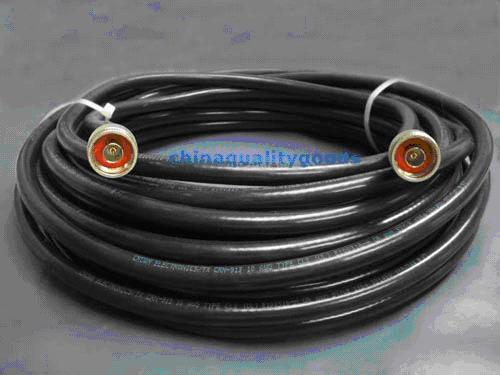

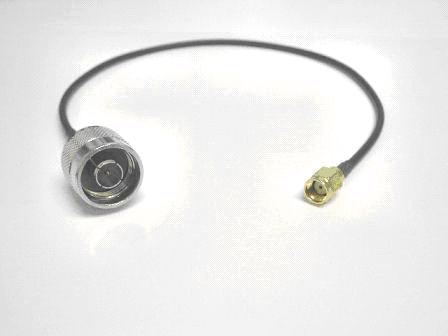

Разновидностей много, выглядят примерно вот так.

Мы взяли на тестирование пигтейл, у которого с каждой стороны были разъемы N-type.

К слову сказать, заводского производства там был только один пигтейл, на него собственно и был паспорт качества, что было подтверждено нашими измерениями.

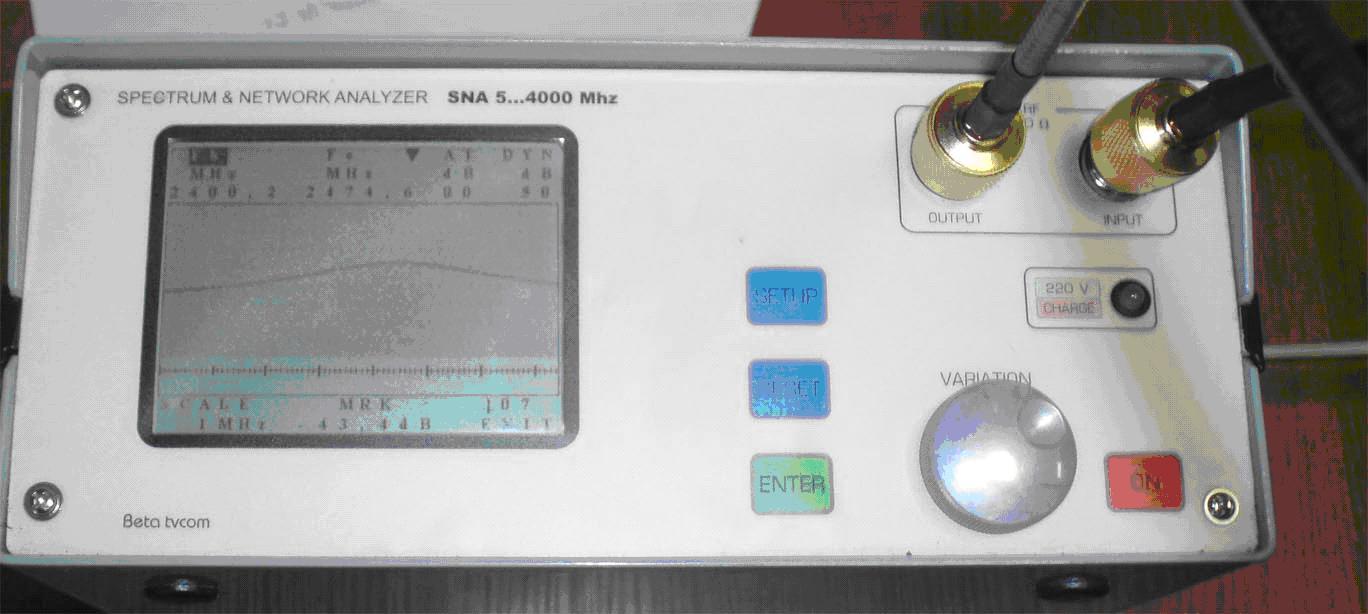

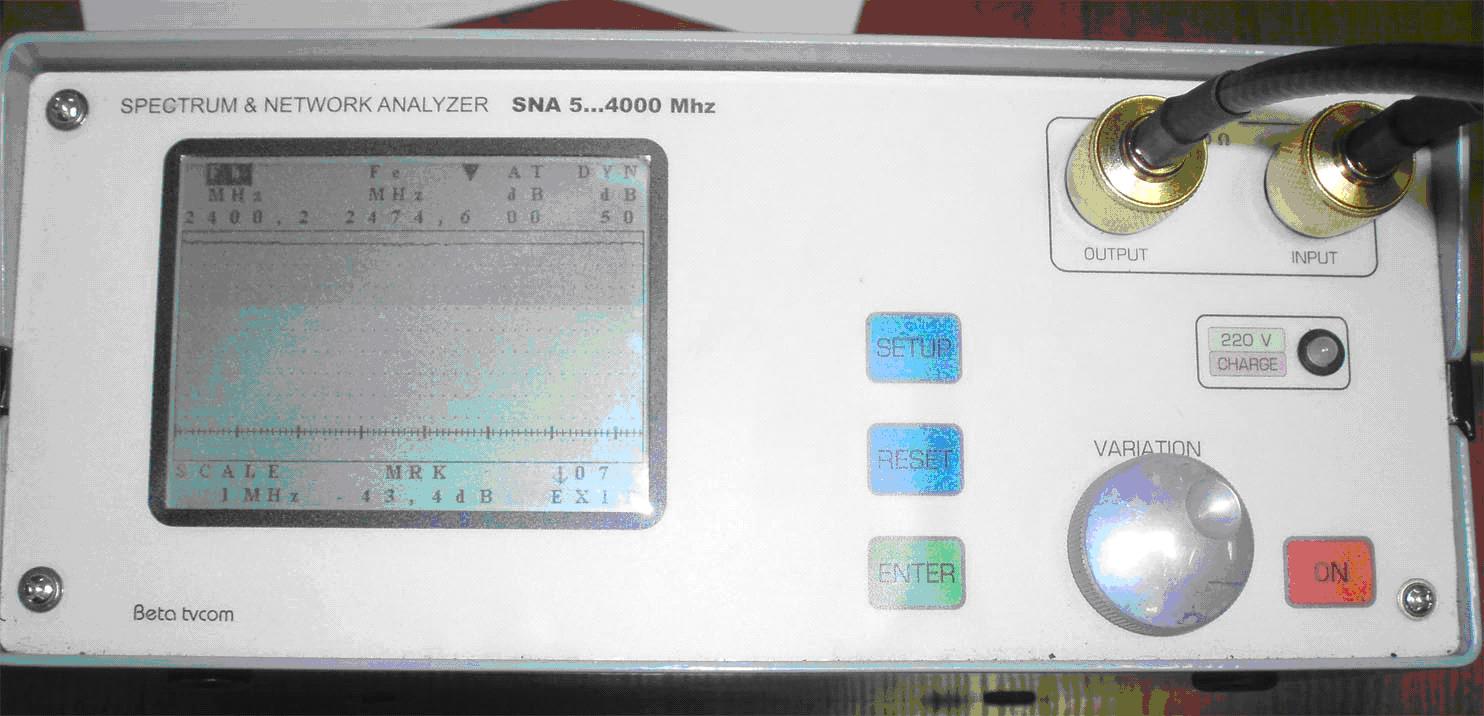

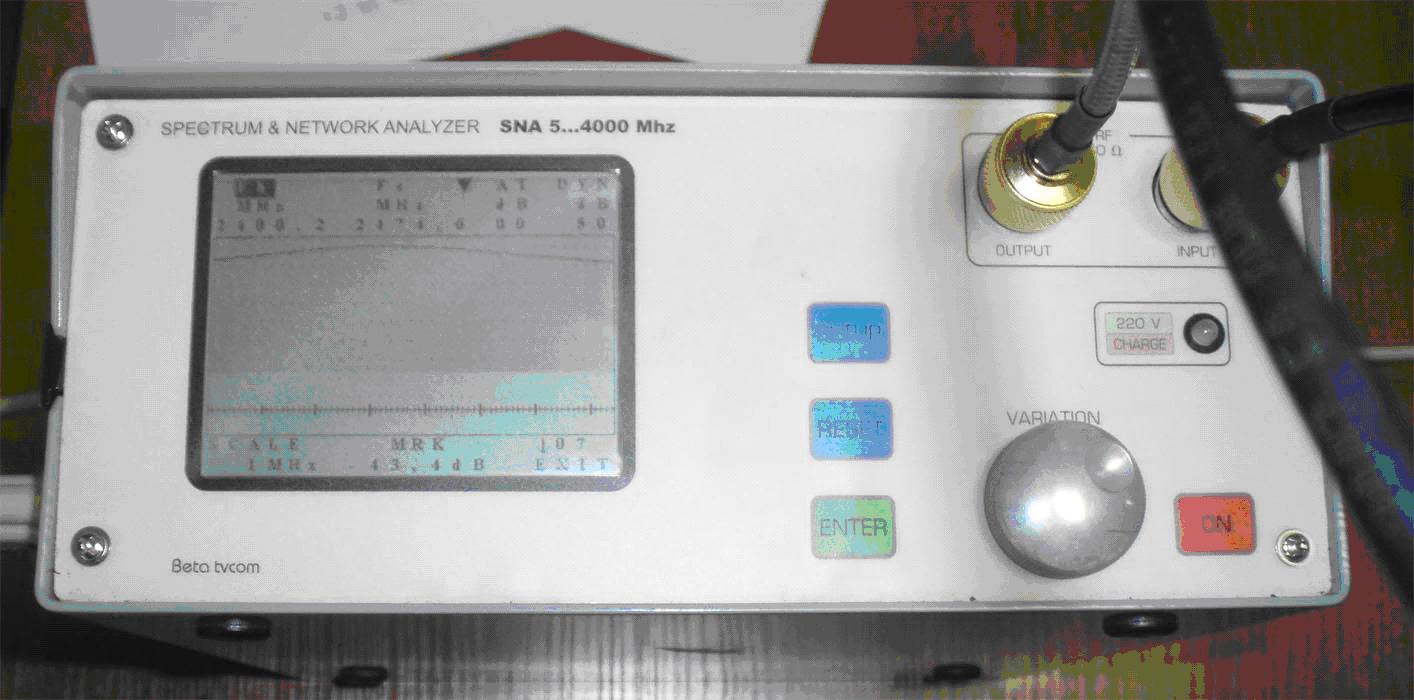

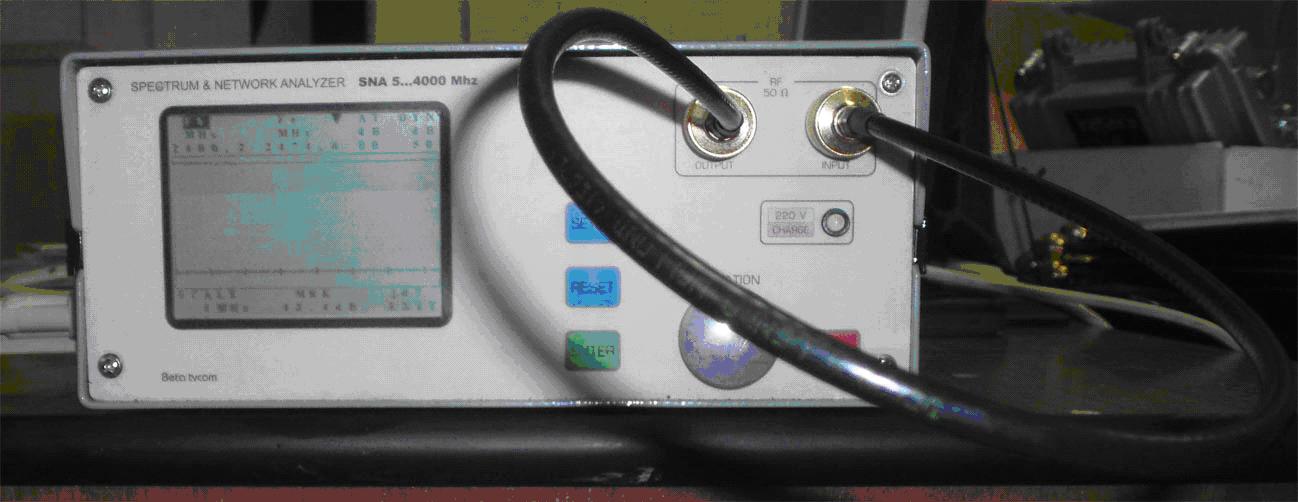

Измерения производились анализатором спектра Украинского производства, с трекинг генератором на борту.

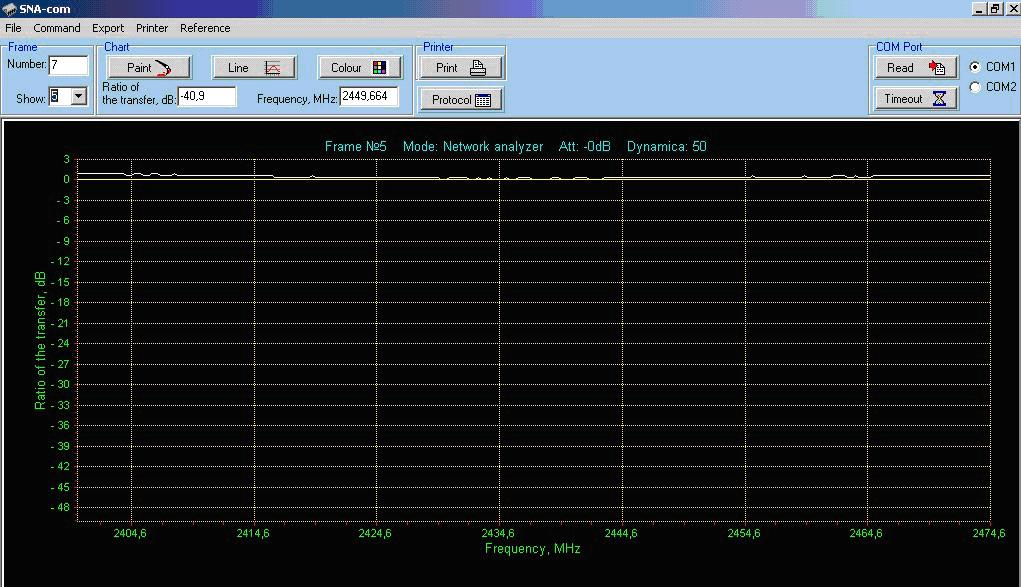

Вот так выглядит АЧХ, первого образца, заводской.

Вверху мы видим две прямые линии. Одна, более толстая это калибровочная линия с эталонного кабеля, потери отсутствуют, вторая это АЧХ измеряемого пигтейла. Как мы видим, на всем участке 2400-2500 пигтейл не имеет потерь.

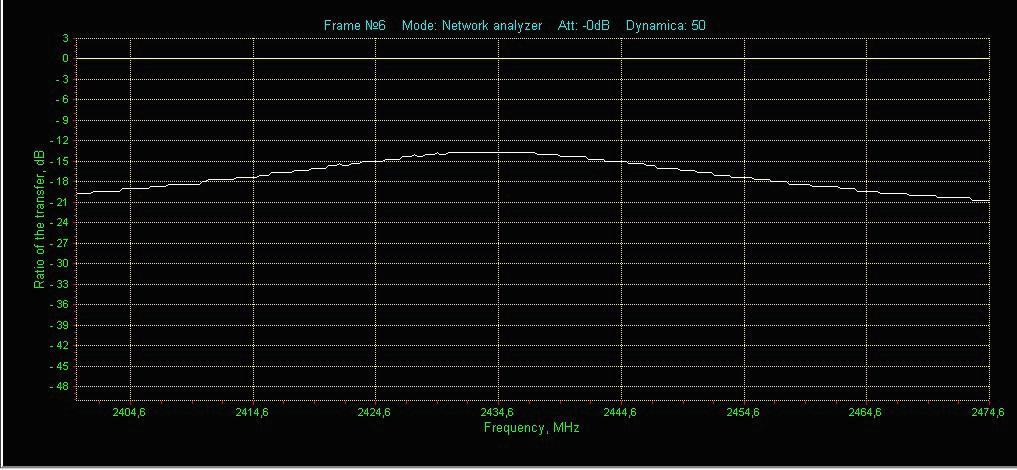

Вот так выглядит АЧХ второго образца.

Обратите внимание, потери в пигтейле составляют более 10 Дб!

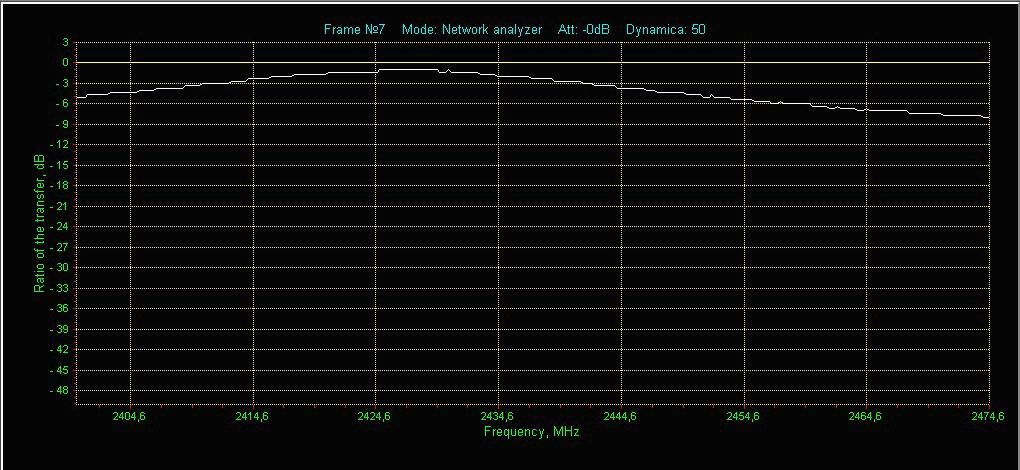

Ну а вот так выглядит АЧХ третьего образца.

Что можно отметить.
1. Первый образец конечно можно использовать при построении вашей системы БСПД.
2. Второй образец, категорически нельзя использовать при построении БСПД.
3. Третий образец, можно использовать только на участке 2424-2434 МГц.

Из каких ВЧ кабелей, делают пигтейлы. Мы сделали небольшую техническую выборку.

Потери в кабеле RF [dB/100m]
Частота излучения ВЧ передатчика	RG-58	Belden H-155	Draka RF-5	Draka RF-7	Belden H1000	Draka MRC-200	Draka MRC-240	Draka MRC-400	Times LMR-400	Andrew CNT-400	Times LMR-600	RFS (Cellflex) LCF12-50J
100MHz	11,3	9,3	9,1	6,5	3,9	11,9	7,1	3,5	-	-	-	-
200MHz	15,9	13,1	12,9	9,5	5,7	14,9	10,8	5,7	-	-	-	-
500MHz	25,2	20,9	20,4	15,4	9,6	22,8	18	9,3	-	-	-	-
1000MHz	42,9	30,9	30,5	23,4	13,9	34,05	26,5	13,4	-	-	-	-
2000MHz	60,7	45,2	44,5	34,5	21,2	47,9	37,5	19,3	19,6	19,4	12,8	10,5
2400MHz	66,5	49,6	48,8	38,9	23,2	53,4	41	21,5	21,9	21,5	14,4	11,6
5600MHz	-	-	-	-	-	84,5	65	34	34,6	34,0	23,4	19,0
5800MHz	-	-	-	-	-	86,4	66,8	35,2	35,4	34,7	23,8	19,3
6000MHz	-	-	-	-	-	-	-	-	36,2	35,3	24,2	19,6

Более, детально отчет измерений и рекомендации, доступен нашим зарегистрированным пользователям.
