ТЕСТИРОВАНИЕ НА СОВМЕСТИМОСТЬ ОБОРУДОВАНИЯ RADWIN АНАЛИЗАТОРОМ СПЕКТРА LFM-700.
Мы знаем, что с выходом на рынок оборудования WinLink 1000 от производителя RADWIN многие операторы столкнулись с несовместимостью этого оборудования с используемым. А простыми словами, там где проходил канал организованный на этом типе оборудования, другое оборудование или не работало, или практически не работало.
Первое с чего мы начали наши тесты, это с проверки совместимости оборудования WinLink 1000 с самым распространенным оборудованием KarlNet, http://www.imc.org.ua/lab.php?id=test1.htm.
Сегодня мы хотим обьяснить почему же происходит неустойчивая работа иного типа оборудования с оборудованием WinLink 1000. И протестировать его с оборудованием РАПИРА и Arlan-640.
И так, для того, чтоб представлять, что происходит в эфире нужно обратить внимание на картинки на которых представлены АЧХ.

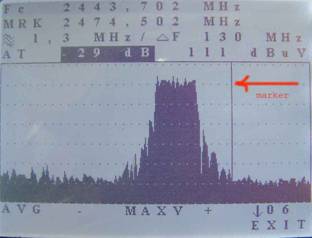

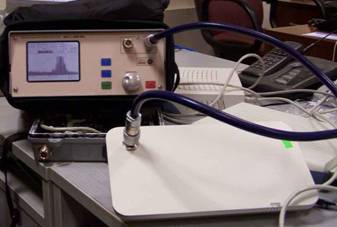

Делаем радио соединение между двух устройств, и производим измерения спектра;
Как видно из спектрограммы устройство WinLink 1000 занимает полосу 20 Мгц, по спектру сигнал напоминает меандр, при такой плотности работы, любое устройство, например стандарта 802.11б, а тем более 802.11g будет получать дисконект. И нужно отстраиваться от боковой частоты примерно 10 МГц.

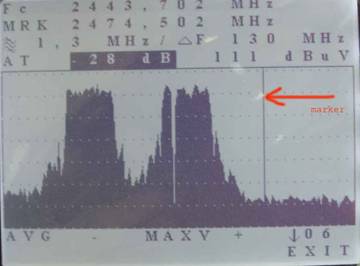

Теперь обьеденим два + два устройств между собой;
Мы видим, два работающих канала. Плотность работы такова, что опять таки работать можно только в просветленной области.

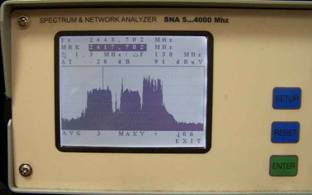

А теперь представим, что в вашем городе, запущено более трех устройств подобного класса.
Что можно отметить из увиденного. Что диапазон работы 2400-2472 практически полностью загружен работой устройств WinLink 1000. И работают они немного по иному принципу.
А именно, оборудование стандарта 802.11б,g работает по принципу, есть пакет IP на передачу, есть несущая на передачу радио. Оборудование WinLink 1000, работает по противоположному принципу. Независимо от того, есть активность на наземном эзернет интерфейсе или нет, оборудование постоянно «держит» занятым тот радио канал, на котором работает, тем самым не давая там работать иным устройствам.
Операторам совет, применять это оборудование только с узконаправленными антеннами, и не использовать это оборудование с интегрированными антеннами, у которых диаграмма направленности более 25 грд.

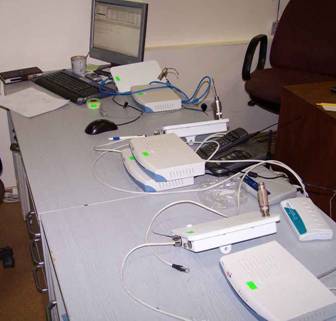

Измерительный стенд;
Оставляем работать канал связи на оборудовании WinLink 1000, и запускаем канал связи на оборудовании РАПИРА. При отстройке от центральной частоты оборудования WinLink 1000 частоты, на которой работает оборудование РАПИРА 10 МГц, работу можно считать стабильной, более 15 МГц Хорошее. Менее 10 Мгц устройства РАПИРА практически перестали работать.
Решили проверить, как же поведут себя модемы, старого образца Arlan-640 которые были первооткрывателями данного вида беспроводной связи в диапазоне 2,4ГГц стандарта 802.11. На которых, многие операторы строили свои сети, в 90-х годах, и наверняка которые еще трудятся у некоторых из них.
При отстройке 10 Мгц от центральной частоты WinLink 1000 модема Arlan-640, связь была устойчива на обоих типах оборудования.
При отстройке 5 Мгц от центральной частоты WinLink 1000 модема Arlan-640, ухудшился канал связи у оборудованияWinLink 1000.
При работе на одинаковых частотах, модемы поддерживали соединение, уровни хорошие, при запуске линк-тест на модемах Arlan-640, модемы WinLink 1000 потеряли соединение.
Что хочется отметить, конечно, оборудование WinLink 1000 снова и снова показало свою стабильность работы. Оборудование явно хорошего операторского класса, для организации каналов связи точка-точка. Но в то же время, не даром компания CISCO купила компанию ARLAN, которая выпускала оборудование Arlan-640. Жаль, что, купив это оборудование CISCO его благополучно уничтожила, и на наш рынок больше не поставляется такое оборудование. У тех, у кого еще есть такое оборудование, рекомендуем не спешить избавляться от него.
Мы будем продолжать тестировать оборудование на совместимость, и знакомить вас с нашими тестами.
