ЧТО ТАКОЕ ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ ЭМП

По материалам Российского Интернет издания

На практике при характеристике электромагнитной обстановки используют термины "электрическое поле", "магнитное поле", "электромагнитное поле". Коротко поясним, что это означает и какая связь существует между ними.



Электрическое поле создается зарядами. Например, во всем известных школьных опытах по электризации эбонита, присутствует как раз электрическое поле.

Магнитное поле создается при движении электрических зарядов по проводнику.

  Для характеристики величины электрического поля используется понятие напряженность электрического поля, обозначение Е, единица измерения В/м (Вольт-на-метр). Величина магнитного поля характеризуется напряженностью магнитного поля Н, единица А/м (Ампер-на-метр). При измерении сверхнизких и крайне низких частот часто также используется понятие магнитная индукция В, единица Тл(Тесла), одна миллионная часть Тл соответствует 1,25 А/м.

По определению, электромагнитное поле - это особая форма материи, посредством которой осуществляется воздействие между электрическими заряженными частицами. Физические причины существования электромагнитного поля связаны с тем, что изменяющееся во времени электрическое поле Е порождает магнитное поле Н, а изменяющееся Н - вихревое электрическое поле: обе компоненты Е и Н, непрерывно изменяясь, возбуждают друг друга. ЭМП неподвижных или равномерно движущихся заряженных частиц неразрывно связано с этими частицами. При ускоренном движении заряженных частиц, ЭМП "отрывается" них и существует независимо в форме электромагнитных волн, не исчезая с устранением источника (например, радиоволны не исчезают и при отсутствии тока в излучившей их антенне).

Электромагнитные волны характеризуются длиной волны, обозначение - l (лямбда). Источник, генерирующий излучение, а по сути создающий электромагнитные колебания, характеризуются понятием частота, обозначение - f. Международная классификация электромагнитных волн по частотам приведена в таблице.

Международная классификация электромагнитных волн по частотам

Наименование частотного диапазона	Границы диапазона	Наименование волнового диапазона	Границы диапазона
Крайние низкие, КНЧ	3 - 30 Гц	Декамегаметровые	100 - 10 Мм
Сверхнизкие, СНЧ	30 - 300 Гц	Мегаметровые	10 - 1 Мм
Инфранизкие, ИНЧ	0,3 - 3 кГц	Гектокилометровые	1000 - 100 км
Очень низкие, ОНЧ	3 - 30 кГц	Мириаметровые	100 - 10 км
Низкие частоты, НЧ	30 - 300 кГц	Километровые	10 - 1 км
Средние, СЧ	0,3 - 3 МГц	Гектометровые	1 - 0,1 км
Высокие частоты, ВЧ	3 - 30 МГц	Декаметровые	100 - 10 м
Очень высокие, ОВЧ	30 - 300 МГц	Метровые	10 - 1 м
Ультравысокие,УВЧ	0,3 - 3 ГГц	Дециметровые	1 - 0,1 м
Сверхвысокие, СВЧ	3 - 30 ГГц	Сантиметровые	10 - 1 см
Крайне высокие, КВЧ	30 - 300 ГГц	Миллиметровые	10 - 1 мм
Гипервысокие, ГВЧ	300 - 3000 ГГц	Децимиллиметровые	1 - 0,1 мм

Важная особенность ЭМП - это деление его на так называемую "ближнюю" и "дальнюю" зоны.

В "ближней" зоне, или зоне индукции, на расстоянии от источника r < l ЭМП можно считать квазистатическим. Здесь оно быстро убывает с расстоянием, обратно пропорционально квадрату r -2 или кубу r -3 расстояния. В "ближней" зоне излучения электромагнитная волне еще не сформирована. Для характеристики ЭМП измерения переменного электрического поля Е и переменного магнитного поля Н производятся раздельно. Поле в зоне индукции служит для формирования бегущих составляющей полей (электромагнитной волны), ответственных за излучение.

"Дальняя" зона - это зона сформировавшейся электромагнитной волны, начинается с расстояния r > 31 . В "дальней" зоне интенсивность поля убывает обратно пропорционально расстоянию до источника r -1.

В "дальней" зоне излучения устанавливается связь между Е и Н:

Е = 377Н,

где 377 - волновое сопротивление вакуума, Ом.

Поэтому измеряется, как правило, только Е. В российской практике санитарно-гигиенического надзора на частотах выше 300 МГц в "дальней" зоне излучения обычно измеряется плотность потока электромагнитной энергии (ППЭ), или вектор Пойтинга. За рубежом ППЭ обычно измеряется для частот выше 1 ГГц. Обозначается как S, единица измерения Вт/м2. ППЭ характеризует количество энергии, переносимой электромагнитной волной в единицу времени через единицу поверхности, перпендикулярной направлению распространения волны.

ОСНОВНЫЕ ИСТОЧНИКИ ЭМП

Электротранспорт и здоровье человека

Транспорт на электрической тяге - электропоезда (в том числе поезда метрополитена), троллейбусы, трамваи и т. п. - является относительно мощным источником магнитного поля в диапазоне частот от 0 до 1000 Гц. По данным (Stenzel et al.,1996), максимальные значения плотности потока магнитной индукции В в пригородных "электричках" достигают 75 мкТл при среднем значении 20 мкТл. Среднее значение В на транспорте с электроприводом постоянного тока зафиксировано на уровне 29 мкТл. Типичный результат долговременных измерений уровней магнитного поля, генерируемого железнодорожным транспортом на удалении 12 м от полотна, приведен на рисунке.

Электропроводка и здоровье человека

Источник

Наибольший вклад в электромагнитную обстановку жилых помещений в диапазоне промышленной частоты 50 Гц вносит электротехническое оборудование здания, а именно кабельные линии, подводящие электричество ко всем квартирам и другим потребителям системы жизнеобеспечения здания, а также распределительные щиты и трансформаторы. В помещениях, смежных с этими источниками, обычно повышен уровень магнитного поля промышленной частоты, вызываемый протекающим электротоком. Уровень электрического поля промышленной частоты при этом обычно не высокий и не превышает ПДУ для населения 500 В/м.

Примеры распределения магнитного поля промышленной частоты в помещениях приведены на рисунках 1 - 3. Зеленым цветом показана зона с безопасным для здоровья уровнем магнитного поля.

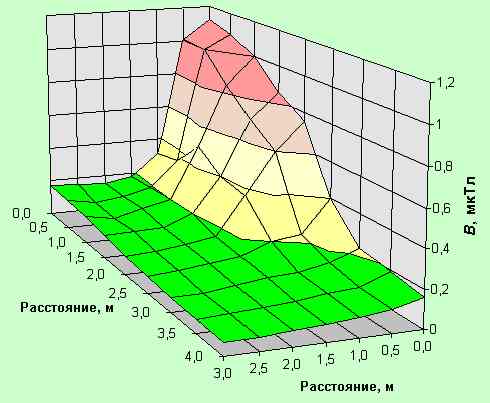

Рис. Распределение магнитного поля промышленной частоты в жилом помещении. Источник поля - распределительный пункт электропитания, находящийся в смежном нежилом помещении.

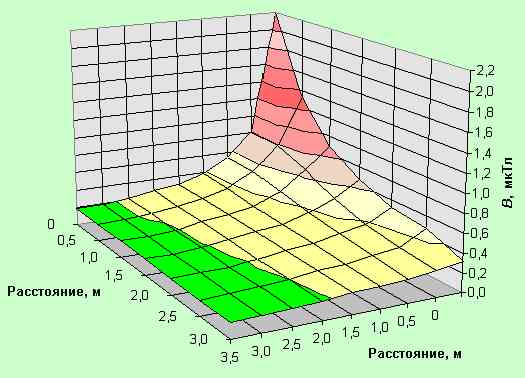

Рис. Распределение магнитного поля промышленной частоты в жилом помещении. Источник поля - кабельная линия, проходящая в подъезде по внешней стене комнаты

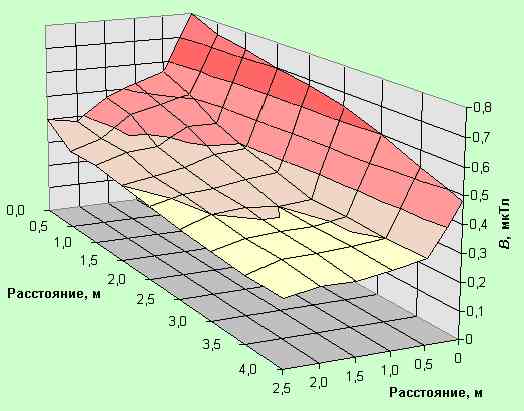

Рис.3. Распределение магнитного поля промышленной частоты в жилом помещении. Источник поля - общий силовой кабель подъезда

Критерии безопасности

В настоящее время результаты выполненных исследований не могут четко обосновать предельные величины или другие обязательные ограничения для продолжительного облучения населения низкочастотными магнитными полями малых уровней.

Исследователи из университета Карнеги в Питсбурге (США ) сформулировали подход к проблеме магнитного поля который они назвали "благоразумное предотвращение". Они считают, что пока наше знание относительно связи между здоровьем и последствием облучения остаются неполными, но существуют сильные подозрения относительно последствий для здоровья, необходимо предпринимать шаги по обеспечению безопасности, которые не несут тяжелые расходы или другие неудобства.

Подобный подход был использован, например, в начальной стадии работ по проблеме биологического действия ионизирующего излучения: подозрение рисков ущерба для здоровья, основанное на твердых научных основаниях, должно само по себе составить достаточные основания для выполнения защитных мероприятий.

В настоящее время многие специалисты считают предельно допустимой величину магнитной индукции равной 0,2 - 0,3 мкТл. При считается, что развитие заболеваний - прежде всего лейкемии - очень вероятно при продолжительном облучении человека полями более высоких уровней (несколько часов в день, особенно в ночные часы, в течении периода более года).

Рекомендации по защите

Основная мера защиты - предупредительная.

необходимо исключить продолжительное пребывание (регулярно по несколько часов в день) в местах повышенного уровня магнитного поля промышленной частоты;

кровать для ночного отдыха максимально удалять от источников продолжительного облучения, расстояние до распределительных шкафов, силовых электрокабелей должно быть 2,5 - 3 метра;

если в помещении или в смежном есть какие-то неизвестные кабели, распределительные шкафы, трансформаторные подстанции - удаление должно быть максимально возможным, оптимально - промерить уровень электромагнитных полей до того, как жить в таком помещении;

при необходимости установить полы с электроподогревом выбирать системы с пониженным уровнем магнитного поля.

Теле- радиостанции и здоровье человека

Источники

На территории Украины в настоящее время размещается значительное количество передающих радиоцентров различной принадлежности.

Передающие радиоцентры (ПРЦ) размещаются в специально отведенных для них зонах и могут занимать довольно большие территории (до 1000 га). По своей структуре они включают в себя одно или несколько технических зданий, где находятся радиопередатчики, и антенные поля, на которых располагаются до нескольких десятков антенно-фидерных систем (АФС). АФС включает в себя антенну, служащую для измерения радиоволн, и фидерную линию, подводящую к ней высокочастотную энергию, генерируемую передатчиком.

Зону возможного неблагоприятного действия ЭМП, создаваемых ПРЦ, можно условно разделить на две части.

Первая часть зоны - это собственно территория ПРЦ, где размещены все службы, обеспечивающие работу радиопередатчиков и АФС. Это территория охраняется и на нее допускаются только лица, профессионально связанные с обслуживанием передатчиков, коммутаторов и АФС. Вторая часть зоны - это прилегающие к ПРЦ территории, доступ на которые не ограничен и где могут размещаться различные жилые постройки, в этом случае возникает угроза облучения населения, находящегося в этой части зоны.

Расположение РНЦ может быть различным, например, в Москве и московском регионе характерно размещение в непосредственной близости или среди жилой застройки.

Высокие уровни ЭМП наблюдаются на территориях, а нередко и за пределами размещения передающих радиоцентров низкой, средней и высокой частоты (ПРЦ НЧ, СЧ и ВЧ). Детальный анализ электромагнитной обстановки на территориях ПРЦ свидетельствует о ее крайней сложности, связанной с индивидуальным характером интенсивности и распределения ЭМП для каждого радиоцентра. В связи с этим специальные исследования такого рода проводятся для каждого отдельного ПРЦ.

Широко распространенными источниками ЭМП в населенных местах в настоящее время являются радиотехнические передающие центры (РТПЦ), излучающие в окружающую среду ультракороткие волны ОВЧ и УВЧ-диапазонов.

Сравнительный анализ санитарно-защитных зон (СЗЗ) и зон ограничения застройки в зоне действия таких объектов показал, что наибольшие уровни облучения людей и окружающей среды наблюдаются в районе размещения РТПЦ "старой постройки" с высотой антенной опоры не более 180 м. Наибольший вклад в суммарную интенсивность воздействия вносят "уголковые" трех- и шестиэтажные антенны ОВЧ ЧМ-вещания.

Радиостанции ДВ (частоты 30 - 300 кГц). В этом диапазоне длина волн относительно большая (например, 2000 м для частоты 150 кГц). На расстоянии одной длины волны или меньше от антенны поле может быть достаточно большим, например, на расстоянии 30 м от антенны передатчика мощностью 500 кВт, работающего на частоте 145 кГц, электрическое поле может быть выше 630 В/м, а магнитное - выше 1,2 А/м.

Радиостанции СВ (частоты 300 кГц - 3 МГц). Данные для радиостанций этого типа говорят, что напряженность электрического поля на расстоянии 200 м может достигать 10 В/м, на расстоянии 100 м - 25 В/м, на расстоянии 30 м - 275 В/м (приведены данные для передатчика мощностью 50 кВт).

Радиостанции КВ (частоты 3 - 30 МГц). Передатчики радиостанций КВ имеют обычно меньшую мощность. Однако они чаще размещаются в городах, могут быть размещены даже на крышах жилых зданий на высоте 10- 100 м. Передатчик мощностью 100 кВт на расстоянии 100 м может создавать напряженность электрического поля 44 В/м и магнитного поля 0,12 Ф/м.

Телевизионные передатчики. Телевизионные передатчики располагаются, как правило, в городах. Передающие антенны размещаются обычно на высоте выше 110 м. С точки зрения оценки влияния на здоровье интерес представляют уровни поля на расстоянии от нескольких десятков метров до нескольких километров. Типичные значения напряженности электрического поля могут достигать 15 В/м на расстоянии 1 км от передатчика мощностью 1 МВт. В России в настоящее время проблема оценки уровня ЭМП телевизионных передатчиков особенно актуальна в связи с резким ростом числа телевизионных каналов и передающих станций.

Сотовая связь и здоровье человека

Система сотовой радиотелефонной связи

Сотовая радиотелефония является сегодня одной из наиболее интенсивно развивающихся телекоммуникационных систем. В настоящее время во всем мире насчитывается более 85 миллионов абонентов, пользующихся услугами этого вида подвижной (мобильной) связи (в России - более 600 тысяч). Предполагается, что к 2001 году их число увеличится до 200-210 миллионов (в России - около 1 миллиона).

Основными элементами системы сотовой связи являются базовые станции (БС) и мобильные радиотелефоны (МРТ). Базовые станции поддерживают радиосвязь с мобильными радиотелефонами, вследствие чего БС и МРТ являются источниками электромагнитного излучения в УВЧ диапазоне.

Важной особенностью системы сотовой радиосвязи является весьма эффективное использование выделяемого для работы системы радиочастотного спектра (многократное использование одних и тех же частот, применение различных методов доступа), что делает возможным обеспечение телефонной связью значительного числа абонентов. В работе системы применяется принцип деления некоторой территории на зоны, или "соты", радиусом обычно 0,5-10 километров.

КАК ДЕЙСТВУЕТ ЭМП НА ЗДОРОВЬЕ.

История исследований

В СССР широкие исследования электромагнитных полей были начаты в 60-е годы. Был накоплен большой клинический материал о неблагоприятном действии магнитных и электромагнитных полей, было предложено ввести новое нозологическое заболевание "Радиоволновая болезнь" или "Хроническое поражение микроволнами". В дальнейшем, работами ученых в России было установлено, что, во-первых, нервная система человека, особенно высшая нервная деятельность, чувствительна к ЭМП, и, во-вторых, что ЭМП обладает т.н. информационным действием при воздействии на человека в интенсивностях ниже пороговой величины теплового эффекта. Результаты этих работ были использованы при разработке нормативных документов в России. В результате нормативы в России были установлены очень жесткими и отличались от американских и европейских в несколько тысяч раз (например, в России ПДУ для профессионалов 0,01 мВт/см2; в США - 10 мВт/см2).

В последующем из ученых СССР и Америки была сформирована Советско-Американская группа, которая действовала с 1975 по 1985 гг. Эта группа организовала совместные биологические исследования, которые подтвердили правильность концепции советских ученых и как результат - нормативы в США были снижены.

В конце семидесятых и восьмидесятых годах в целях усовершенствования гигиенического нормирования в России был проведен комплекс экспериментальных исследований по влиянию ЭМП в широком частотном диапазоне на различные системы организма. Исследовались условия, модифицирующие биоэффекты ЭМП, накапливались данные для обоснования нормативных уровней ЭМП в различном диапазоне частот, по механизму биологического действия ЭМП.

В настоящее время исследования биологического действия ЭМП продолжаются.

Биологическое действие электромагнитных полей

Экспериментальные данные как отечественных, так и зарубежных исследователей свидетельствуют о высокой биологической активности ЭМП во всех частотных диапазонах. При относительно высоких уровнях облучающего ЭМП современная теория признает тепловой механизм воздействия. При относительно низком уровне ЭМП (к примеру, для радиочастот выше 300 МГц это менее 1 мВт/см2) принято говорить о нетепловом или информационном характере воздействия на организм. Механизмы действия ЭМП в этом случае еще мало изучены.

Параметры ЭМП, влияющие на биологическую реакцию

Варианты воздействия ЭМП на биоэкосистемы, включая человека, разнообразны: непрерывное и прерывистое, общее и местное, комбинированное от нескольких источников и сочетанное с другими неблагоприятными факторами среды и т.д.

На биологическую реакцию влияют следующие параметры ЭМП:

• интенсивность ЭМП (величина);
• частота излучения;
• продолжительность облучения;
• модуляция сигнала;
• сочетание частот ЭМП,
• периодичность действия.

Сочетание вышеперечисленных параметров может давать существенно различающиеся последствия для реакции облучаемого биологического объекта.

Последствия действия ЭМП для здоровья человека

В подавляющем большинстве случаев облучение происходит полями относительно низких уровней, ниже перечисленные последствия относятся к таким случаям.

Многочисленные исследования в области биологического действия ЭМП позволят определить наиболее чувствительные системы организма человека: нервная, иммунная, эндокринная и половая. Эти системы организма являются критическими. Реакции этих систем должны обязательно учитываться при оценке риска воздействия ЭМП на население.

Биологический эффект ЭМП в условиях длительного многолетнего воздействия накапливается, в результате возможно развитие отдаленных последствий, включая дегенеративные процессы центральной нервной системы, рак крови (лейкозы), опухоли мозга, гормональные заболевания.

Особо опасны ЭМП могут быть для детей, беременных (эмбрион), людей с заболеваниями центральной нервной, гормональной, сердечно-сосудистой системы, аллергиков, людей с ослабленным иммунитетом.

Влияние на нервную систему.

Большое число исследований, выполненных в России, и сделанные монографические обобщения, дают основание отнести нервную систему к одной из наиболее чувствительных систем в организме человека к воздействию ЭМП. На уровне нервной клетки, структурных образований по передачи нервных импульсов (синапсе), на уровне изолированных нервных структур возникают существенные отклонения при воздействии ЭМП малой интенсивности. Изменяется высшая нервная деятельность, память у людей, имеющих контакт с ЭМП. Эти лица могут иметь склонность к развитию стрессорных реакций. Определенные структуры головного мозга имеют повышенную чувствительность к ЭМП. Изменения проницаемости гемато-энцефалического барьера может привести к неожиданным неблагоприятным эффектам. Особую высокую чувствительность к ЭМП проявляет нервная система эмбриона.

Влияние на иммунную систему

В настоящее время накоплено достаточно данных, указывающих на отрицательное влияние ЭМП на иммунологическую реактивность организма. Результаты исследований ученых России дают основание считать, что при воздействии ЭМП нарушаются процессы иммуногенеза, чаще в сторону их угнетения. Установлено также, что у животных, облученных ЭМП, изменяется характер инфекционного процесса - течение инфекционного процесса отягощается. Возникновение аутоиммунитета связывают не столько с изменением антигенной структуры тканей, сколько с патологией иммунной системы, в результате чего она реагирует против нормальных тканевых антигенов. В соответствии с этой концепцией. основу всех аутоиммунных состояний составляет в первую очередь иммунодефицит по тимус-зависимой клеточной популяции лимфоцитов. Влияние ЭМП высоких интенсивностей на иммунную систему организма проявляется в угнетающем эффекте на Т-систему клеточного иммунитета. ЭМП могут способствовать неспецифическому угнетению иммуногенеза, усилению образования антител к тканям плода и стимуляции аутоиммунной реакции в организме беременной самки.

Влияние на эндокринную систему и нейрогуморальную реакцию.

В работах ученых России еще в 60-е годы в трактовке механизма функциональных нарушений при воздействии ЭМП ведущее место отводилось изменениям в гипофиз-надпочечниковой системе. Исследования показали, что при действии ЭМП, как правило, происходила стимуляция гипофизарно-адреналиновой системы, что сопровождалось увеличением содержания адреналина в крови, активацией процессов свертывания крови. Было признано, что одной из систем, рано и закономерно вовлекающей в ответную реакцию организма на воздействие различных факторов внешней среды, является система гипоталамус-гипофиз-кора надпочечников. Результаты исследований подтвердили это положение.

Влияние на половую функцию.

Нарушения половой функции обычно связаны с изменением ее регуляции со стороны нервной и нейроэндокринной систем. С этим связанаы результаты работы по изучению состояния гонадотропной активности гипофиза при воздействии ЭМП. Многократное облучение ЭМП вызывает понижение активности гипофиза

Любой фактор окружающей среды, воздействующий на женский организм во время беременности и оказывающий влияние на эмбриональное развитие, считается тератогенным. Многие ученые относят ЭМП к этой группе факторов.

Первостепенное значение в исследованиях тератогенеза имеет стадия беременности, во время которой воздействует ЭМП. Принято считать, что ЭМП могут, например, вызывать уродства, воздействуя в различные стадии беременности. Хотя периоды максимальной чувствительности к ЭМП имеются. Наиболее уязвимыми периодами являются обычно ранние стадии развития зародыша, соответствующие периодам имплантации и раннего органогенеза.

Было высказано мнение о возможности специфического действия ЭМП на половую функцию женщин, на эмбрион. Отмечена более высокая чувствительность к воздействию ЭМП яичников нежели семенников.

Установлено, что чувствительность эмбриона к ЭМП значительно выше, чем чувствительность материнского организма, а внутриутробное повреждение плода ЭМП может произойти на любом этапе его развития. Результаты проведенных эпидемиологических исследований позволят сделать вывод, что наличие контакта женщин с электромагнитным излучением может привести к преждевременным родам, повлиять на развитие плода и, наконец, увеличить риск развития врожденных уродств.

Другие медико-биологические эффекты.

С начала 60-х годов в СССР были проведены широкие исследования по изучению здоровья людей, имеющих контакт с ЭМП на производстве. Результаты клинических исследований показали, что длительный контакт с ЭМП в СВЧ диапазоне может привести к развитию заболеваний, клиническую картину которого определяют, прежде всего, изменения функционального состояния нервной и сердечно-сосудистой систем. Было предложено выделить самостоятельное заболевание - радиоволновая болезнь. Это заболевание, по мнению авторов, может иметь три синдрома по мере усиления тяжести заболевания:

- астенический синдром;

- астено-вегетативный синдром;

- гипоталамический синдром.

Наиболее ранними клиническими проявлениями последствий воздействия ЭМ-излучения на человека являются функциональные нарушения со стороны нервной системы, проявляющиеся прежде всего в виде вегетативных дисфункций неврастенического и астенического синдрома. Лица, длительное время находившиеся в зоне ЭМ-излучения, предъявляют жалобы на слабость, раздражительность, быструю утомляемость, ослабление памяти, нарушение сна. Нередко к этим симптомам присоединяются расстройства вегетативных функций. Нарушения со стороны сердечно-сосудистой системы проявляются, как правило, нейроциркуляторной дистонией: лабильность пульса и артериального давления, наклонность к гипотонии, боли в области сердца и др. Отмечаются также фазовые изменения состава периферической крови (лабильность показателей) с последующим развитием умеренной лейкопении, нейропении, эритроцитопении. Изменения костного мозга носят характер реактивного компенсаторного напряжения регенерации. Обычно эти изменения возникают у лиц по роду своей работы постоянно находившихся под действием ЭМ-излучения с достаточно большой интенсивностью. Работающие с МП и ЭМП, а также население, живущее в зоне действия ЭМП жалуются на раздражительность, нетерпеливость. Через 1-3 года у некоторых появляется чувство внутренней напряженности, суетливость. Нарушаются внимание и память. Возникают жалобы на малую эффективность сна и на утомляемость.

Учитывая важную роль коры больших полушарий и гипоталамуса в осуществлении психических функций человека, можно ожидать, что длительное повторное воздействие предельно допустимых ЭМ-излучения (особенно в дециметровом диапазоне волн) может повести к психическим расстройствам.

Роль модуляции ЭМП в развитии биоэффекта

В последние годы появились публикации, в которых имеются весьма важные указания о наличии т.н. резонансных эффектов при воздействии на биобъекты ЭМП, о роли в биоэффектах некоторых форм модуляции; показано наличие т.н. частотных и амплитудных окон, обладающих высокой биологической активностью на клеточном уровне, а также при воздействии ЭМП на центральную нервную и иммунную системы. Во многих работах указываются на "информационный" механизм биологического действия ЭМП. Опубликованы данные о неадекватных патологических реакциях людей на модулированные электромагнитные поля.

Однако, действующие гигиенические нормативы, основанные лишь на регламентации энергетической нагрузки, слагаемой из интенсивности и времени контакта с ЭМП, не позволяют распространить ПДУ на условия воздействия ЭМП со сложными физическими характеристиками, в частности применительно к конкретным режимам модуляции.

Комбинированное действие ЭМП и других факторов

Имеющиеся результаты свидетельствуют о возможной модификации биоэффектов ЭМП как тепловой, так и нетепловой интенсивности под влиянием ряда факторов как физической, так и химической природы. Условия комбинированного действия ЭМП и других факторов позволили выявить значительное влияние ЭМП сверхмалых интенсивностей на реакцию организма, а при некоторых сочетаниях может развиться ярко выраженная патологическая реакция
