АНАЛИЗАТОР СПЕКТРА LFM - 500

1.1. Измеритель LFM-500, в дальнейшем именуемый "ИЗМЕРИТЕЛЬ", предназначен для:

• измерения уровней и частот спектральных составляющих телевизионных сигналов в сетях кабельного телевидения и при установке эфирных антенн;
• измерения уровней и частот спектральных составляющих сигналов SAT, DECT, MMDS, Ethernet диапазонов ;
• панорамного измерения амплитудно-частотных характеристик пассивных и активных устройств (АЧХ);
• формирование высокочастотного сигнала;
• измерения выходного уровня домовых и магистральных усилителей по DIN 45004 (IMA3);
• тестирования обратного канала в сетях кабельного телевидения в комплекте с генератором обратного канала GSR-200;
• измерение уровня оптического сигнала 1310, 1550нм (дополнительная опция);
• запоминание до 20 кадров отображаемой информации и связь с компьютером через интерфейс RS-232.
  Внешний вид ИЗМЕРИТЕЛЯ показан на рис. 1, структурная схема на рис. 2.


Рисунок 1. Внешний вид ИЗМЕРИТЕЛЯ

Измеритель состоит из:

- платы измерителя АЧХ и генератора ВЧ;
- платы измерителя ТВ диапазона и телеметрии;
- платы измерителя SAT и MMDS диапазонов;
- платы IMA3 и детектора оптического сигнала;
- платы блока питания и зарядного устройства;
- платы процессора;
- платы ЖК индикатора.

Все платы устанавливаются на материнскую печатную плату с помощью НЧ разъемов, а высокочастотные соединения между платами осуществлены с помощью полужесткого кабеля РК52-25 (разъемы СР50-726 ФВ).

ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазон частот измеряемого сигнала
- 5-862 МГц
- 950-2150 МГц
- 2400-2700 МГц
Уровень измеряемого сигнала для анализатора спектра
- в диапазоне 5-862 МГц………………………………………... 25-120дБ/мкВ
- в диапазоне 950-2150 МГц ……………………………….…...20-100 дБ/мкВ
- в диапазоне 2400-2700 МГц ………………………….…….…20-110 дБ/мкВ
Погрешность измерения уровня сигнала/частоты сигнала в режиме анализатора спектра с помощью маркера:
- в диапазоне 5-862 МГц 4дБ/0,8 МГц
- в диапазоне 950-2150 МГц 4дБ/5 МГц
- в диапазоне 2400-2700 МГц 4дБ/0,25МГц
Отображаемый динамический диапазон в режиме анализатора спектра:
- в диапазоне 5-862 МГц 60 дБ
- в диапазоне 950-2150 МГц 40 дБ
- в диапазоне 2400-2700 МГц 55 дБ
Полоса пропускания ИЗМЕРИТЕЛЯ (фильтр ПЧ):
- для диапазона 5....862 МГц ……………………………………………0,2 МГц
- для диапазона 950...2150 МГц 10МГц и 0,5МГц в режиме "ЛИНЗА"
- для диапазона 2400...2700 МГц 0,5МГц и 0,5МГц или 10МГц в режиме "ЛИНЗА"
Погрешность измерения уровня сигнала/частоты сигнала в режиме селективного
микровольтметра в диапазоне частот 5-862 МГц 2дБ/0,0625 МГц
Максимальное количество обрабатываемых ТВ каналов в режиме гистограмма…..80
Подача питания на разъемы:
- Вход TV +13В/400мА
- Вход SAT 13/18В, 400мА, 22кГц
Диапазон измерения выходного уровня усилителей по DIN45004 (IMA3) 100-127дБ/мкВ
- погрешность измерения уровня 2 дБ
Режим измерения АЧХ:
- полоса обзора измерителя 4-992 МГц
- динамический диапазон 25 дБ/50 дБ
- погрешность измерения модуля коэффициента передачи 1,5дБ
- диапазон изменения величины затухания выходного аттенюатора 0-50дБ/ с шагом 4 дБ
- уровень опорного сигнала, соответствующий нулевому затуханию выходного аттенюатора 104дБ/мкВ
- шаг формирования частотных меток 1 МГц, 10 МГц, 100 МГц
Режим формирования высокочастотного сигнала в диапазоне частот 5-1000 МГц:
- дискретность установки частоты выходного сигнала 125 кГц
- погрешность установки частоты выходного сигнала (обусловленная температурной нестабильностью опорного генератора) 30кГц
- максимальный/минимальный выходной уровень ВЧ сигнала 100/50дБ/мкВ
- дискретность установки уровня выходного сигнала 4 дБ
- погрешность установки уровня выходного сигнала (обусловленная температурной нестабильностью тракта) 2дБ
Дополнительная опция
- формирование высокочастотного сигнала в диапазоне частот 1000-3000 МГц. Дискретность установки частоты выходного сигнала 60 кГц. Погрешность установки частоты выходного сигнала (обусловленная температурной нестабильностью опорного генератора) 30кГц. Диапазон установки выходного уровня 100/50(дБ/мкВ). Дискретность установки уровня выходного сигнала 1 дБ. Погрешность установки уровня выходного сигнала (обусловленная температурной нестабильностью тракта) 1дБ
Дополнительная опция измерения уровня оптического сигнала в окнах прозрачности 1310нм, 1550нм:
- диапазон измерения уровня -30…+20 дБм
- точность измерения уровня 1 дБ
Параметры модема телеметрической связи с GSR-200:
- диапазон частоты сигнала приема 20-40 МГц
- шаг перестройки частоты сигнала приема 1МГц
- рабочий диапазон уровня приема 20-100 дБ/мкВ
- диапазон частоты сигнала передачи 370-400 МГц
- шаг перестройки частоты сигнала передачи 1МГц
- уровни выходного сигнала передачи 70,90 дБ/мкВ
- занимаемая полоса частоты сигнала передачи 0,2МГц
- вид модуляции телеметрической связи ЧМ
Измеритель способен проводить запоминание результатов измерения (до 20 кадров отображаемой на ЖКИ информации) с последующей передачей этой информации на компьютер через интерфейс RS-232
Время непрерывной работы от аккумулятора при максимальном потреблении тока 2ч
Время зарядки аккумулятора, не менее ……... 8ч
Мощность, потребляемая ИЗМЕРИТЕЛЕМ от сети при номинальном напряжении, не превышает ……...20 ВА
Габаритные размеры ..110 220 250мм

Мы использовали данный прибор, для работы в качестве анализатора спектра с оборудованием 802.11 работающее в диапазоне частот 2400-2483 Мгц.

Рис.1

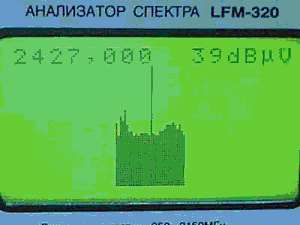

На рисунке 1 мы видим АЧХ работы передающего устройства 802.11б, выделенное место с цифрой 1 , показывает частоту в точке 4 , в этой же точке мы видим вертикальную черный маркер, который показывает частоту настройки курсора прибора. Если анализировать АЧХ этого устройства, то мы видим что устройство работает в полосе 22 МГц, расстояние между точками 3 и 4 11 МГц, справа от точки 3 мы видим полосу шириной около 6 МГц, она не несет полезной информации и является шумом.
Точка 2 обозначает уровень сигнала в размерности дБ/мкВ в точке 4 (или в точке курсора).
На 2 рисунке показаны графики всей полосы (из-за ограничений функциональности приборы мы не можем развернуть определенный спектр на весь экран, а только посмотреть частями).

Рис.2

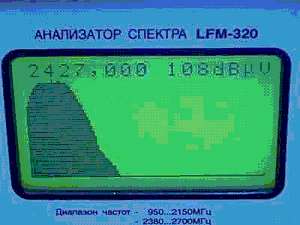

На рисунке 2 мы видим АЧХ источника ШПС который работает на 4 канале (2427 МГц), мощность сигнала около 80 мвт, время сбора статистики около 1 минуты. Использовался 10 дБ аттенюатор.

Теперь попробуем посмотреть АЧХ в пределах наибольшего скопления источников излучения.

Возле мощного источника ШПС.

F=2732, ch=5, P=100мвт

На этом рисунке видно несколько источников ШПС и один мощный на F=2432; Ch=5; P=80 мВт , развертка 2432-2464 МГц

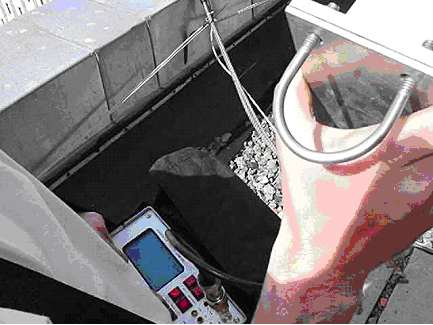

Выход на крышу одной из базовых станций, визуально трудно определить что это, шум или полезный сигнал. Но вот, сто он видит.

Режим работы прибора - "развертка быстро", на рисунке показывается часть спектра шириной 24 или 8 МГц. Очень удобный режим при отслеживании узкополосной помехи.

Вот с использованием данной "сладкой парочки" мы произвели опыт поиска устройств работающих в диапазоне 2,4 ггц. Использовались устройства 802.11б и радиотелефон работающий в диапазоне 2,4 ггц.

Мы использовали непосредственно анализатор, и всем известную программу Net Stumbler.

Ну на картинках может не совсем удачно видно, но как и следовало ожидать Net Stumbler не видит радиотелефона на 2,4 ггц.

А вот анализатор прекрасно видит оба источника сигнала. В принципе этот стенд будет удобен в работе для операторов которые используют оборудование 2,4 ггц.

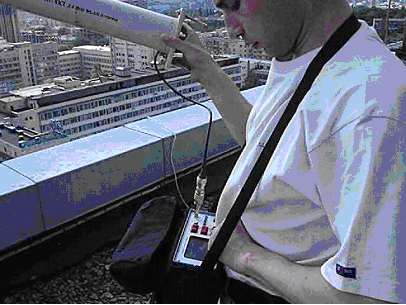

Наш инженер производит поиск излучаемых устройств. А также проверку загрузки диапазона 2,4 ГГц.

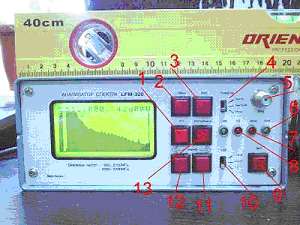

Ну а вот собственно так выглядит сам прибор и его функциональные кнопки.

1. Антюнеатор / включение курсора
2. Вызов меню
3. Ввод (по нашему энтер)
4. Режим развертки
5. Вход ВЧ
6. Питание от сети
7. Индикатор зарядки аккумулятора
8. КЗ на входе
9. Включение прибора
10. Напряжение питания усилителя
11.;12. Перемешение курсора, выбор коэфициента ослабления на антенюаторе.
13. Режим накопления
