Тестирование антенны компании Ubiquiti Air Max 15dBi 2.4GHz Sector Antenna

К сожалению, антенна, невзирая на красочную упаковку и сам внешний вид антенны, имеет не высокие показатели качества.

Завод изготовитель заявляет следующие характеристики.

Ubiquiti AIRMAX Sector Antenna 2G 120-15 это запатентованная технология следующего поколения, которая достигает усиления кросс-POL изоляции, а также характеристики beamshaping. В паре с Rocket M2 создает мощную AirMax 2x2 MIMO PtMP базовую станцию. Rocket M2 и антенны AirMax Basestation/Rocket были созданы для безупречной работы вместе. Установки Rocket M2 на антенны AirMax Basestation/Rocket не требует никаких специальных инструментов.

 Технические характеристики:

Поляризация	линейная Dual
Max VSWR	1.5:1
Диапазон частот	2,3 ГГц - 2,7 ГГц
Спецификации	ETSI EN 302 326 DN2
Усиление	15,0 - 16,0 дБ
Vpol лепестка	(6dB) 118 градусов
HPOL лепестка	(6dB) 123 градуса
Высота лепестка	9 градусов
Электрическая Downtilt	4 градуса
Windloading	120mph
Вес	4 кг
Размер	367мм х 63мм x41мм

В антенне реализовано два вида поляризаций, вертикальная и горизонтальная.

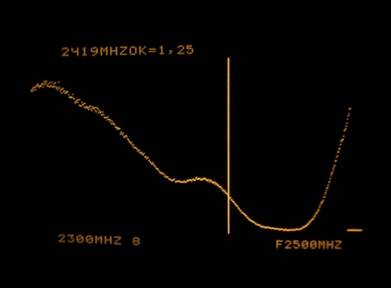

АЧХ антенны вертикальная поляризация, на картинке вы видите характеристики антенны в полосе 2,3-2,5 ГГц маркер стоит на частоте 2419МГц.

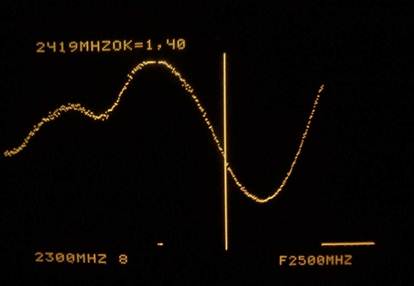

АЧХ антенны горизонтальная поляризация, на картинке вы видите характеристики антенны в полосе 2,3-2,5 ГГц маркер стоит на частоте 2419МГц.

Антенна имеет неплохие показатели на частотах 2452-2482 МГц.
