Измерения, оборудования РЭС «РАПИРА»UA, на векторном анализаторе сигналов компании Agilent 89600.

Описание, данных измерений, не прилагаются, они доступны только нашим дилерам или зарегистрированным пользователям.
Но, опытный глаз специалиста, без труда сможет разобраться, о чем идет речь на скриншотах.

А тема то все не нова, зачем платить больше? Чем Вас не устраивает технология preWiMax?

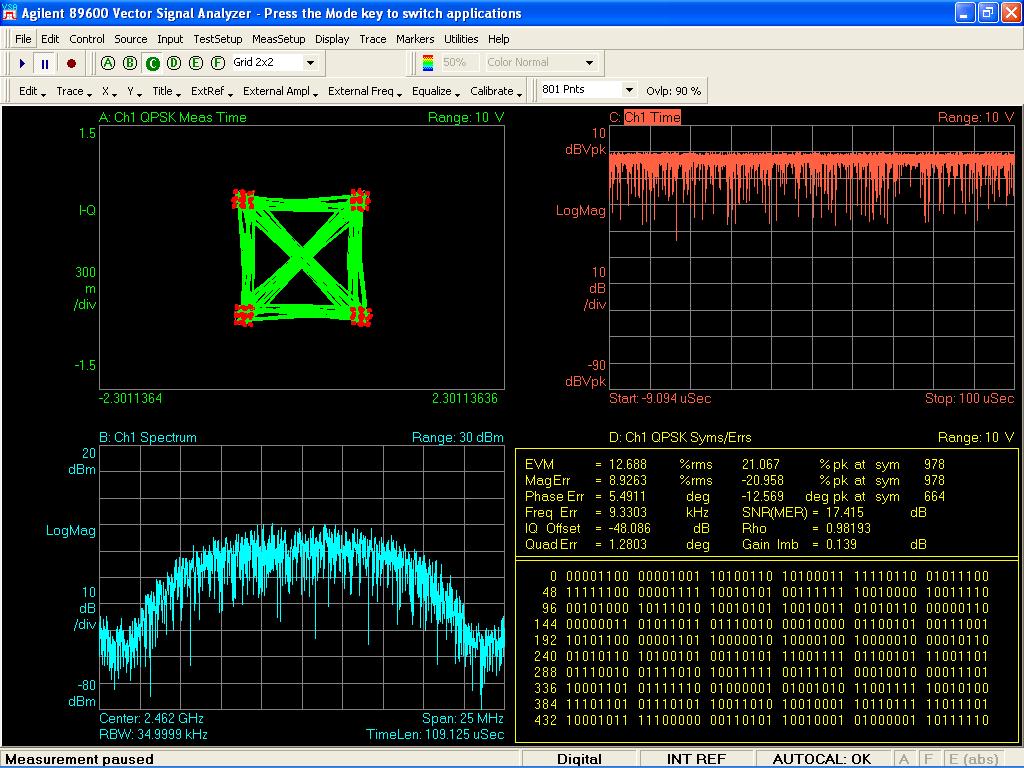

Вначале, мы произвели измерения стандартного сигнала технологии 802.11б.

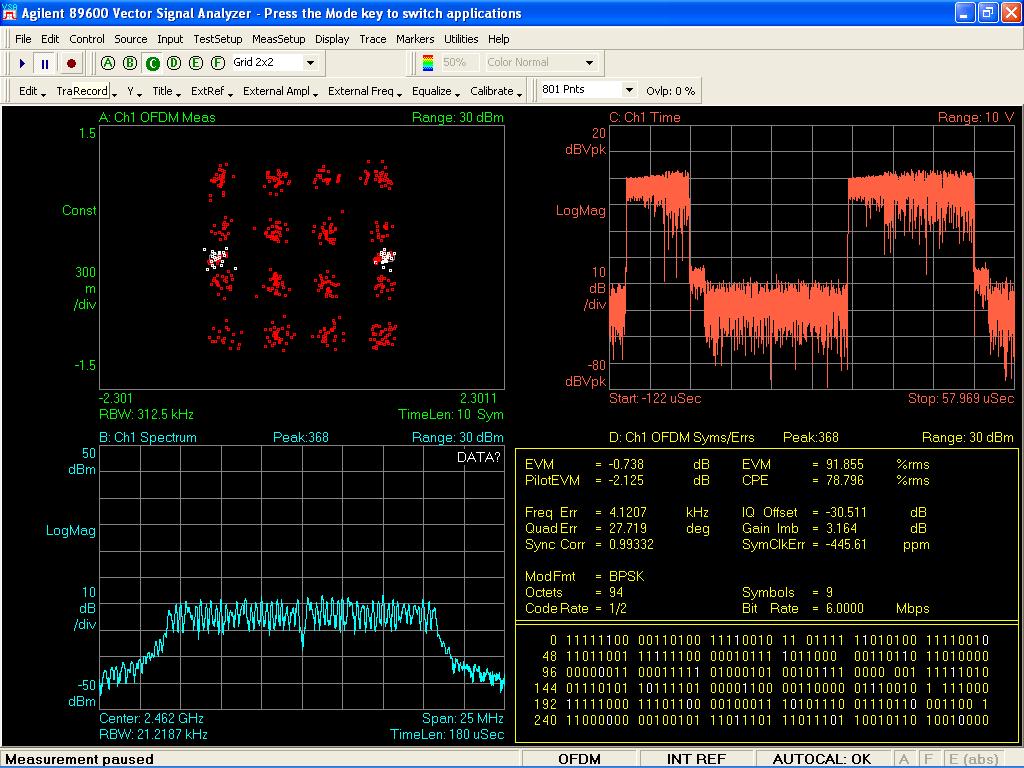

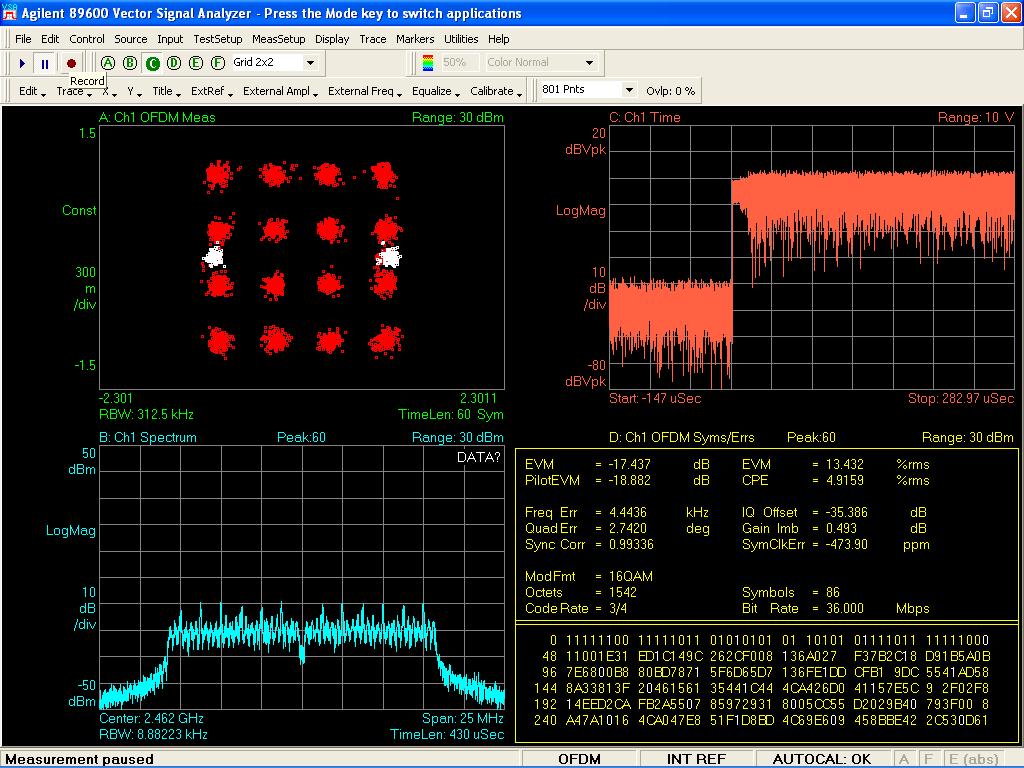

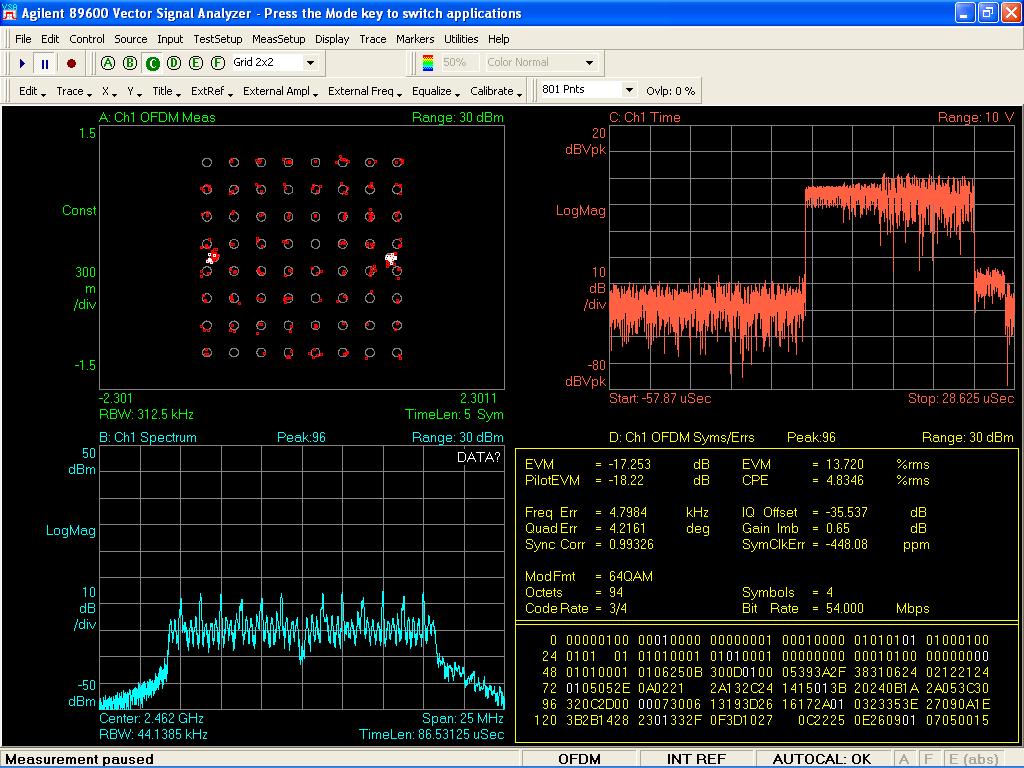

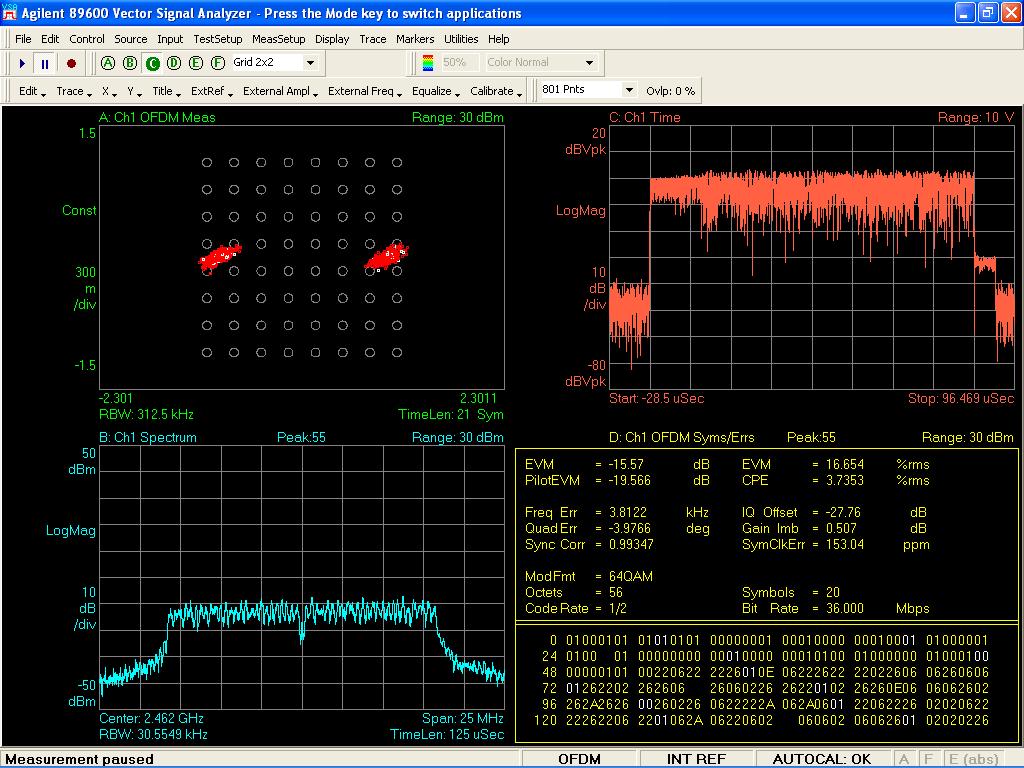

Затем измерения коснулись OFDM 64QAM. В связи с вносимыми помехами, можно увидеть, как происходило снижение скорости и изменение модуляции.

Осталось только предоставить описание прибора от компании Agilent.

Векторные анализаторы сигналов серии 89600

Диапазон частот до 6,0 ГГц
Полоса 36 МГц (39 МГц для видеосигнала)
Беспроводная связь, беспроводные локальные сети, спутниковая связь и широкополосный доступ
Решение проблем ВЧ техники и цифровой обработки сигналов

Векторный анализатор сигналов (ВАС) серии 89600 компании Agilent способен ускорить и упростить процесс разработки систем связи от начальной стадии компьютерного моделирования до законченного макета. Он обладает полосой 36 МГц, которая позволяет измерять параметры сигналов сотовой и спутниковой связи, цифрового видео, беспроводных локальных сетей (WLAN) и местных многоканальных распределительных центров (LMDS).

Анализаторы спектра с функцией демодуляции являются полезными инструментами выявления существующих проблем. Однако многие недостатки ВЧ техники и цифровой обработки сигналов могут приводить к высокому уровню мощности в смежных каналах или к плохой синхронизации созвездий. Развитые уникальные средства анализа ошибок, которыми оснащён ВАС 89600, помогают определить исходные причины этих проблем.

ВАС серии 89600 динамически связан с расширенной системой разработки (Advanced Design System ADS) компании Agilent, программой автоматизированного проектирования электронных устройств. Эта жёсткая связь означает, что прибор 89600 может использоваться для оценки результатов моделирования и анализа результатов измерения, обеспечивая достоверность результатов, поскольку при моделировании и измерении используются одни и те же алгоритмы.

Связь программы ADS и ВАС 89600 с генераторами сигналов серии ESG компании Agilent подразумевает, что больше нет необходимости ждать окончания всех этапов разработки аппаратуры, включая изготовление, для того, чтобы выявить проблемы системного уровня.

В сочетании с ESG ВАС 89600 может обнаружить проблемы в функциональной схеме радиосистемы ещё до того, как она будет реализована физически. Работа с трудноизмеряемыми сигналами импульсными, модулированными, с прыгающей частотой стала повседневной для разработчиков современных быстродействующих систем связи. В процессе разработки тратится достаточно много времени для отыскание причин системных проблем. ВАС серии 89600 компании Agilent совмещает анализ во временной, частотной и модуляционной областях и предназначен для получения и отображения результатов измерений, которые помогают быстрее выбрать правильное направление.

Больше, чем анализатор спектра ВАС 89600 обеспечивает проведение традиционных спектральных измерений и отображение результатов, но сегодня анализатора спектра недостаточно. Новые цифровые форматы требуют новых видов измерений. Привычные средства измерения, такие как анализатор спектра с функцией демодуляции, могут обозначить наличие проблемы, но они не в состоянии помочь в понимании её причины. Например, неправильная фильтрация, паразитные наводки, некорректная интерполяция, переполнение в ЦАП, потери символов и другие ошибки могут вызвать просачивание мощности в смежный канал и нарушить созвездие. ВАС серии 89600 способен выделить исходную причину подобной неисправности. Архитектура для новых видов сигналов

По своей архитектуре ВАС серии 89600 имеет сходство с устройством цифровой связи; большинство видов проводимого анализа основано на цифровой обработке сигналов, например, отображение спектра получается на основе быстрого преобразования Фурье (БПФ), а оптимальная демодуляция выполняется с помощью цифровых алгоритмов обработки. Сигналы оцифровываются с уделением одинакового внимания амплитуде и фазе. После оцифровки сигналы могут быть подвергнуты анализу с помощью измерительных средств самого анализатора 89600 или сохранены в памяти для последующего анализа внешними средствами.

Прибор 89600 обеспечивает различные представления информации на экране, предназначенные для непрерывно изменяющейся фазы, амплитуды и частоты. Некоторые представления, такие как созвездие и векторные диаграммы, привычны радиоинженерам. Другие, такие как спектрограмма, служат для глубокого понимания поведения системы. Прибор 89600 в обработке данных опирается на персональный компьютер (ПК). Усовершенствование ПК автоматически расширяет возможности анализатора.

Предусмотрены также новые функции по интеграции аппаратуры, а также программное обеспечение для автоматизации разработки, поскольку ВАС может производить анализ данных, как полученных в приборе, так и последовательных данных от компьютерных средств.

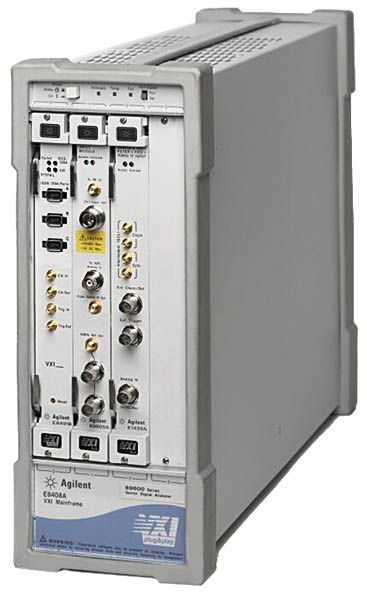

В приборе 89600 используется аппаратные измерительные средства на основе VXI, которые подключаются к ПК через шину IEEE 1394 с целью достижения максимальной скорости передачи данных. Вся цифровая обработка сигналов осуществляется в ПК (Windows 2000 или XP Professional). Такое решение предоставляет возможность связи с другими прикладными программами, подобными ADS компании Agilent и MATLAB®. ВАС серии 89600 может программироваться при помощи COM API Active X.
