Оборудование широкополосного радиодоступа
Nateks-Multilink 3
- Гибкая динамическая настройка качества обслуживания (QoS), задание приоритетов различным видам трафика (с помощью внешнего шлюза TDMoIP) позволяют осуществлять параллельную передачу данных, голоса и мультимедиа информации по одному каналу связи
- Оператор может за считанные часы предоставить услуги с пропускной способностью канала, сравнимой со скоростью кабельных систем
- Соглашение об уровне обслуживания (SLA) строится по индивидуальному плану каждого заказчика, при этом QoS может изменяться динамически в соответствии с его потребностями
- Высокая эффективность использования радиочастотного спектра увеличивает пропускную способность и снижает удельные затраты на запуск и эксплуатацию
- Технология передачи OFDM обеспечивает устойчивую связь вне зоны прямой видимости приемопередатчиков
- Поддержка динамической адаптивной модуляции (QPSK, 16 QAM, 64 QAM) и скорости кодирования (1/2, 2/3, 3/4)
- Система коррекции ошибок с предсказанием гарантирует надежность 99,999%
Области применения
- Организация территориально-распределенных сетей передачи данных типа "точка-многоточка"
- Транспортная среда для точек доступа Wi-Fi
- Организация беспроводных каналов абонентского доступа к сетям общего пользования
- Надежная и более экономичная альтернатива радиорелейным линиям PDH
- Специальная область применения - организация сверхдлинных пролетов в том числе и над открытой водной поверхностью, в случае отсутствия прямой видимости, частичного перекрытия первой зоны Френеля, а также в случае сложной радиочастотной помеховой обстановки в зоне проектируемой сети

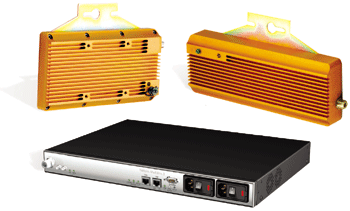

Структура базовой станции (1 сектор)
- Терминальный блок, выполненный в 19" 1U конструктиве
- Радиочастотный блок, во внешнем исполнении
Структура абонентской станции
- терминальный блок, выполненный в 19" 1U конструктиве;
- радиочастотный блок, во внешнем исполнении.
Терминальный и радиочастотный блоки соединены коаксиальным кабелем, по которому осуществляется обмен сигналов между IDU и ODU и электропитание радиочастотного блока. Основной интерфейс - Ethernet 10/100. Гибкость конфигурирования и управления обеспечивается наличием отдельных интерфейсов Ethernet 10/100 и RS232 (CLI, Telnet, Web), а также SNMP-системы управления FlexGain View. Все физические разъемы расположены на передней панели терминального блока.
Структура сети
Типовая сеть на основе Nateks-Multilink 3 включает два вида аппаратно-программных комплексов:
- базовая станция, содержащая один или несколько контроллеров сектора SC (Sector Controller);
- пользовательские станции SS (Subscriber Station), находящиеся в зоне охвата SC (90° либо 60°);
Режим "точка-точка" обеспечивается между базовой и пользовательской станциями с помощью направленных антенн.
Сеть Nateks-Multilink 3 поддерживает:
- до 6 контроллеров секторов SC на одну базовую станцию;
- до 16 различных потоков данных на одну пользовательскую станцию SS;
- до 250 активных пользовательских станций на один контроллер сектора SC;
- до 4000 передаваемых потоков данных на один контроллер сектора SC.

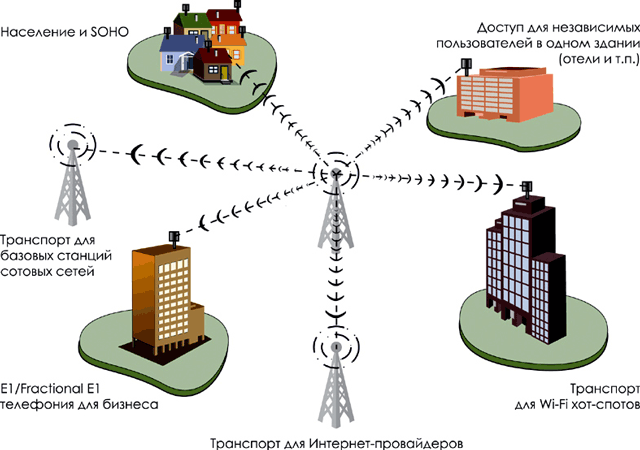

Схема применения
Технические характеристики
| Возможности системы | Работа вне прямой видимости приемопередающих устройств, схемы применения РТР и РМР |
| Радиочастотный диапазон | 3,400 … 3,600 ГГц / 3,400 … 3,600 ГГц |
| Шаг настройки синтезатора частоты | 250 КГц |
| Ширина полосы радиоканала | 3,5 МГц, 7 МГц и 14 МГц |
| Динамический диапазон радиотракта | > 50 дБ |
| Спектральная эффективность | 5 бит/с / Гц (радио), 2,7 бит/с / Гц (в сети Ethernet) |
| Пропускная способность радиоканала | до 70 Мбит/с (зависит от ширины полосы радиоканала) |
| Максимальная мощность передатчика | SС +23 дБм, SS +16 дБм |
| Максимальная мощность передатчика | SС +23 дБм, SS +16 дБм |
| Чувствительность приемника | -90 дБм (BER=10-6 для канала 7 МГц, QPSK 1/2) |
| Кабель ПЧ | Максимальная длина до 300 м, частотное мультиплексирование на ПЧ, дистанционное питание, регулирование (Tx/Rx, АРУ, АРМ) |
| Сетевые атрибуты | 802.Зх Ethernet, 802.1Q VLAN, система приоритетов 802.1р, DHCP-транзит |
| Модуляция | Динамическая адаптивная модуляция (двунаправленная) с автоматическим выбором типа: BPSK, QPSK, 16 QAM, 64 QAM и кодирования |
| Шифрование | DES (данные) и 3DES (передача ключа) |
| Скорость кодирования | 1/2, 2/3 и 3/4 |
| Стандарты | "Точка-многоточка" (РМР) в соответствии с 802.16
Коррекция ошибок с автоматическим запросом повтора (ARQ)
|
| Дальность (зависит от местности) | более 6,5 км вне прямой видимости
более 70 км при прямой видимости
|
| Дуплексный режим | динамический TDD (time division duplex), HD-FDD |
| Технология передачи | ортогональное частотное мультиплексирование 256 FFT OFDM (orthogonal frequency division multiplexing) |
| Линейные интерфейсы | 10/100 Ethernet (RJ-45) |
| Конфигурирование системы | Web, CLI, Telnet |
| Система управления | FlexGain View |
| Питание | AC/DC, основной и резервный блоки питания |
| Антенны | Пользовательская антенна: 18 dBi 15° и 24 dBi 8°;
антенна контроллера сектора 14 dBi 90° и 17 dBi 60°
|
| Физическая конфигурация | Двухблочная архитектура: терминальный блок (IDU) и выносной приемопередатчик (ODU) с антенной |
| Климатические условия | IDU: 0 ... +55°С
ODU: -40 ... +65°С
ветровая нагрузка на антенны до 220 км/ч
|
Nateks-Multilink L
- Соответствие стандартам IEEE 802.11 a, b, и g
- Два частотных диапазона 2,4 и 5,х ГГц
- Режимы работы моста (Bridge) и маршрутизатора (Router)
- QoS - приоритезация трафика по радиоинтерфейсу (802.11е) и управление пропусканием в линии "верх"/"вниз"
- Оптимизация для приложения VoIP с короткими UDP-пакетами, малая вносимая задержка и джиттер
- "Точка-точка" (РТР) - организация длинных высокоскоростных пролетов - до 40 км при скорости 15 Мбит/с
- "Точка-многоточка" (РМР) - до 6 Мбит/с на абонента в секторе 15 км, до 128 абонентов на сектор

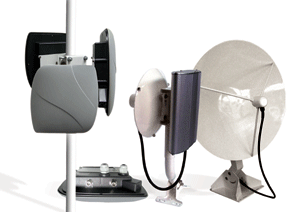

- Простота конструкции - одиночный блок наружного исполнения, интегрированная двухдиапазонная антенна (2,4 и 5,х ГГц) и подключение внешней антенны
- Электропитание по кабелю Ethernet (PoE) и возможность каскадирования радиоблоков с питанием через вторичные интерфейсы Ethernet
Nateks-Multilink L – оборудование фиксированного беспроводного широкополосного доступа ШБД ("последняя миля" + транспорт в магистральные сети) на основе стандартов Wi-Fi в диапазонах частот 2,4; 5,1-5,3 и 5,5-5,8 ГГц.
С помощью Nateks-Multilink L можно быстро организовать надежную связь с удаленными районами со слабо развитой кабельной инфраструктурой и предоставить пользователям комбинированные услуги по передаче данных, голоса и видео в общем потоке IP ("triple play").
- Скорость передачи данных - до 30 Мбит/с на сектор
- Выходная мощность Тх - +26 dBm (24 ГГц) и +21 dBm (5,хх ГГц)
- Высокая скорость и спектральная эффективность радиоканала - использование технологий Packet Concatenation и Frame Bursting
- Высокая чувствительность приемника - до -91 дБм при скорости 6 Мбит/с
- 8 конфигурируемых классов QoS на основе типов приложений, IP- и MAC-адресов, портов TCP/UDP и полей TOS в заголовках IP-пакетов. Могут использоваться для соглашений о качестве предоставляемого сервиса SLA (Service Level Agreement)
- Адаптивный выбор типа модуляции (BPSK ... 64 QAM) в зависимости от условий радиоприема
- Возможность резервирования пути (STP, Layer 2) и радиоканала (программное переключение диапазонов), функции граничного маршрутизатора (edge router, Layer 3)
- Безопасность - 64/128-битные ключи WEP, Wi-Fi Protected Access (WPA - 802.11i)
- Наличие кнопки перезапуска и возврата к заводским установкам на инжекторе электропитания PoE
- Управление при помощи web-интерфейса и SNMP (FlexGain View)
- Возможность работы в жестких климатических условиях (-45 ... +60°С)
Состав оборудования Nateks-Multilink L
Беспроводные мосты "точка - точка"
- Haul - 1 радиоблок, 2 антенных выхода (2,4 и 5,х ГГц)
- Haul AE - 1 радиоблок, интегрированная двухдиапазонная антенна, 2 выхода для подключения внешних антенн, поддержка QoS
- Haul 2E - 2 радиоблока и 4 антенных выхода (2х2,4 и 2х5,х ГГц), режимы ретранслятора (Repeater), сложения скоростей (Link Aggregation) и "горячего" резервирования радиоканала (1+1), поддержка QoS.
Точки доступа "точка - много точек"
- Point - 1 радиоблок, 2 антенных выхода (2,4 и 5,х ГГц)
- Point AE - 1 радиоблок, интегрированная двухдиапазонная антенна, 2 выхода для подключения внешних антенн, поддержка QoS
- Point 2E - 2 радиоблока, 4 антенных выхода (2х2,4 и 2х5,х ГГц), режимы увеличения зоны охвата (Cell Extender), сложения скоростей (Dual Access Point) и "горячего" резервирования радиоканала (1+1), поддержка QoS.
Абонентские станции
- Client - 1 радиоблок, 2 антенных выхода (2,4 и 5,х ГГц)
- Client AE - 1 радиоблок, интегрированная двухдиапазонная антенна, 2 выхода для подключения внешних антенн, поддержка QoS.
Применение:
Технические средства беспроводных локальных сетей оптимально подходят для построения экономичных и надежных решений ШБД, когда число абонентов не слишком велико и требуется обеспечить совместимость с существующим пользовательским оборудованием стандартов 802.11.
Оборудование Nateks-Multilink L ориентированно на широкий рынок мелкого и среднего бизнеса, на операторов фиксированной и мобильной связи, альтернативных операторов и провайдеров услуг. С его помощью легко и удобно решаются следующие задачи:
- предоставление услуг беспроводного доступа в Интернет (провайдеры WISP);
- организация новых и расширение существующих локальных сетей с поддержкой мультисервиса (предприятия, операторы сетей связи);
- связь с удаленными филиалами и объектами (государственные учреждения и частные компании);
- удаленный контроль и видеонаблюдение (частные компании и промышленные объекты).
Схемы применения

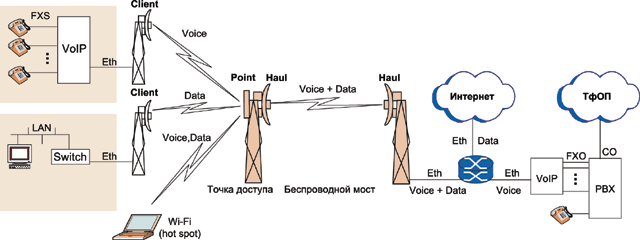

Передача голоса и данных по беспроводному мосту
Беспроводной доступ к услугам телефонии и Интернет
Информация для заказа
| NU5L-BH | Радиомост Haul, 1 радиоблок, без антенны |
| NU5L-AP | Точка доступа Point, 1 радиоблок, без антенны |
| NU5L-CS | Абонентская станция Client, 1 радиоблок, без антенны |
| NU5L-BH17E | Радиомост Haul AE, 1 радиоблок, интегрированная антенна, QoS |
| NU5L-2BHE | Радиомост Haul 2E, 2 радиоблока, QoS |
| NU5L-AP12E | Точка доступа Point AE, 1 радиоблок, интегрированная антенна, QoS |
| NU5L-2APE | Точка доступа Point 2E, 2 радиоблока, QoS |
| NU5L-CS17E | Абонентская станция Client AE, 1 радиоблок, интегрированная антенна, QoS |
Nateks-Multilink W
Особенности
- Применение передовой технологии OFDM
- Разработка оборудования в требуемых диапазонах частот
- Передача triple play приложений в едином потоке
- Короткий период возврата начальных инвестиций
- Сервис в соответствии с соглашением о качестве обслуживании (SLA)
- Режим единой синхронизации в сети
- Широкие возможности системы сетевого управления
- Встроенный RADIUS-клиент
- Технология питания PoE
Nateks-Multilink W - система фиксированного широкополосного беспроводного доступа, работающая в диапазоне частот 2400 ... 2483 МГц, 5150 ... 5350 МГц, 5650 ... 5725 МГц, 5725 ... 6425 МГц. Технология OFDM позволяет работать как в пределах прямой видимости (LOS), так и в отсутствие прямой видимости (NLOS) в топологиях "точка-точка" и "точка-многоточка". В системе применяется динамическая адаптивная модуляция и изменение скорости кодирования в зависимости от текущего значения отношения сигнал/шум+помеха в канале передачи. Предусмотрена возможность организации вторичных секторов для расширения зоны покрытия.
Наличие единой системы сетевого управления обеспечивает полномасштабные функции управления и мониторинга. Предоставление полного набора IP-базированных "triple play" услуг (VoIP, потоковое видео и высокоскоростной Internet) делает систему весьма привлекательной в линейке продуктов широкополосного беспроводного доступа.
Оборудование предназначено в первую очередь для операторов и операторских сетей, но может быть интересно провайдерам услуг, корпоративным и частным клиентам. Оборудование Nateks-Multilink W может быть разработано и изготовлено в частотных диапазонах по желанию заказчика.

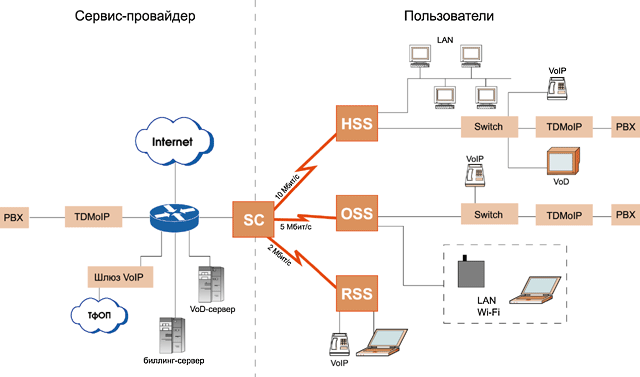

Области применения
- Организация беспроводных каналов доступа
- Создание территориально-распределенных сетей
- Объединение существующих локальных сетей
- Расширение зоны покрытия путем создания вторичных точек доступа
- Транспортная среда для точек доступа Wi-Fi
- Транспорт для TDMoIP, VoIP и видео по запросу
Технические характеристики
| Радиоинтерфейс |
| Частотные диапазоны/мощность передатчика | 2400 ... 2483 МГц/+30 дБм (SC/HSS/OSS/RSS)
5150 ... 5350 МГц, 5650 ... 5725 МГц, 5725 ... 6425 МГц/+20 дБм (SC/HSS/OSS)
|
| Метод доступа | временное разделение (TDD)/множественный доступ с временным разделением (TDMA) |
| Тип модуляции | DSSS/OFDM (256 FFT) - BPSK, QPSK, 16 QAM, 64 QAM |
| Физическая реализация | МАС IEEE 802.16-2004 |
| Ширина радиоканала | 20 МГц |
| Поляризация антенны | вертикальная или горизонтальная |
| Скорость | 12, 18, 24, 36 Мбит/с |
| Общие характеристики |
| Рекомендуемая максимальная дальность | "точка-точка" - до 40 км
"точка-многоточка" - до 30 км
|
| Типовая скорость | SC до 30 Мбит/с на сектор
HSS до 30 Мбит/с
OSS до 5 Мбит/с
RSS до 2 Мбит/с
|
| Количество клиентских станций | до 250 на контроллер сектора |
| Управление пользовательской полосой пропускания | управление скоростью восходящего/нисходящего трафика на основе MAC-адресов, IP, VLAN 802.1q |
| Возможности сервиса по предоставлению полосы (SLA) | по мере возможности с различным приоритетом (BE), выделенная полоса (CBR), с заданной скоростью (CIR), выделенная под соединение полоса (CBR AD), Multicast (Down-link), Voice |
| Планирование нагрузки | изменяемые в течение времени суток профили предоставления услуги. Информация о нагрузке сектора/системы в контроллере базовой станции |
| Сетевые характеристики |
| Безопасность | лист контроля доступа: фильтр принимаемых и передаваемых пакетов
доступ к услуге: на абонента, на услугу
инициализация: ID-пользователя и пароль для приложений EMS и NMS
идентификация: ID абонентского устройства
|
| Защита доступа | встроенные средства аутентификация на основе MAC-адресов, IP и с помощью внешнего RADIUS-сервера |
| VLAN | классификация и обработка меток |
| Поддержка внешнего RADIUS-сервера | аутентификация и управление полосой, RADIUS AAA
встроенный клиент
|
| Классификация пакетов | высокоскоростная Layer 3&4 |
| Сетевые протоколы | встроенные DHCP и NAT-сервер. Поддержка IP, TCP, UDP, ICMP, ARP, VLAN (802.1q), PPPoE, RADIUS, H323, SIP , MGCP, L2TP, PPtP |
| Управление | распределенная система сетевого управления NMS (SNMP):
- балансировка нагрузки и отказоустойчивость;
- возможность самоанализа сети;
- мониторинг аварий и статуса;
- полная таблица FCAPS-сообщений.
web-интерфейс, программа пре-конфигурации устройств Unit Manager
|
| Эксплуатационные и физические характеристики |
| Сетевой интерфейс | 2 порта 10/100хEthernet, питание по технологии PoE, возможность питания по второму порту Ethernet для последовательного включения станций |
| Антенный разъем | разъем N-типа (50 Ом) |
| Юстировка антенны | по величине принимаемого сигнала (RSSI). Индикаторы (RSSI) |
| Тип и длина кабеля | экранированный Cat5 до 90 метров |
| Крепление | набор адаптеров для крепления на стене или на мачте |
| Электропитание | блок преобразования (PoE): 100 ... 240 В, 47... 63 Гц
SC/HSS/OSS: от блока преобразования 48 В (менее 10 Вт)
RSS: 3,3 В, менее 10 Вт
|
| Корпус | прочный металлический корпус, защита физических соединений |
| Условия работы | -45 … +60°С, влажность 5 … 95% без конденсации,
внешнее влагозащитное исполнение
|
| Габариты и вес | SC/HSS/OSS: 300х300х40 мм, менее 2,5 кг
RSS: 160х160х60 мм
Адаптер: 100х50х25 мм, менее 200 г
|
Информация для заказа
| Состав оборудования Nateks-Multilink W: |
| NU5W-SC | Контроллер сектора, до 30 Мбит/c, организация доступа в секторе (WISP) |
| NU5W-HSS | Высокоскоростное абонентское устройство внешнего исполнения, до 30 Мбит/с, организация вторичных секторов |
| -NU5W-OSS | Абонентское устройство внешнего исполнения, до 5 Мбит/с, доступ для локальных сетей |
| NU5W-RSS | Настольное абонентское устройство, до 2 Мбит/с, доступ для конечных пользователей |
