Проект большого оператора

Наша компания закончила работы по строительству БСПД для одного из операторов имеющий лицензией на использование РЧР Украины.

Работы выполнялись несколькими этапами, первый это планирование-проектирование сети, и непосредственная реализация

В качестве активного оборудования заказчик использовал оборудование компании Proxim Tsunami MP.11 5054.

Достоинства Системы Proxim Tsunami MP.11

Система Tsunami MP.11 5054 поддерживает все три частотных поддиапазона 5 ГГц , с пропускной способностью до 54 Мбит/с.
Оборудование настраивается посредством простого пользовательского интерфейса
Реализован расширенный набор функций, призванный сократить дополнительные затраты при внедрении. К примеру, реализована функция гибкого перераспределения емкости канала данных для различных сервисов, функция маршрутизатора, NAT, DHCP сервера и многое другое.
Система Tsunami MP.11 5054 разработана специально для использования в типичных приложениях для систем WiMAX, таких, как мобильный хотспот , MAN (metropolitan-area network -городская сеть), рентабельный доступ последней мили, системы безопасности и наблюдения
Стремление к поддержке всего функционала систем WiMAX позволяет клиентам обеспечивать развитие бизнеса и масштабируемость сети
Система Tsunami MP.11 5054 стремиться защитить ваши инвестиции за счет использования наилучших сетевых концепций в архитектуре сети, а также набор специальных программных функций, таких, как мобильный роуминг, универсальное управление, передовое шифрование с AES, идентификация через РАДИУС, утилита регулировки антенны, контроль скорости абонента и обеспечение качества сервиса, NAT и DHCP
Быстрый хэндовер («бесшовное» переключение абонента при переходе из зоны обслуживания одной базовой станции в зону обслуживания другой) на скорости до 200 км/ч (120 миль в час)
Удовлетворяющий требованиям заказчика роуминг c настраиваемыми параметрами поддерживает минимальную полосу пропускания, требуемую для работы приложений
WORP протокол разработан специально для исключения коллизий и максимизирует содержание данных при каждой передаче (используеться механизм упаковки небольших пакетов в один до начала передачи.)
Динамический выбор скорости данных автоматически компенсирует временное ухудшение связи, поддерживая устойчивую связь и уменьшая вызовы персонала для технического обслуживания
Расширенное шифрование защищает передачу данных в эфире
Блокировка обмена внутри ячейки (одного сектора базовой станции) препятствует прямому соединению между абонентскими устройствами
Взаимная аутентификация базовых станций (BSU) и клиентских устройств (SU) исключает неавторизованное использование системы «чужими» клиентскими устройствами и атаки на сеть, связанные с прослушиванием трафика (man-in-the middle attacks)
Защита паролем всех удаленных методов управления

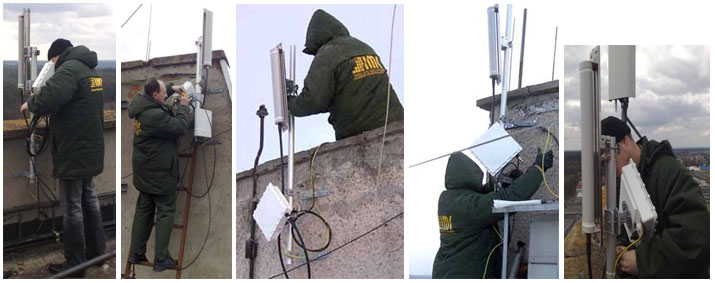

На базовых станциях были установлены антенны.

Specifications
Electrical specifications

Mechanical & environmental specifications

Мы немного упустим, все тонкости, которые сопровождали нас в реализации данного проекта. Но некоторые мы все ж опишем.

После монтажа, мы столкнулись с тем, что данное оборудование немного не соответствовало, своим ТТХ в части приемного тракта, вернее не на всех участках которые были выделены оператору, оборудование работало с заявленными параметрами.

Наши инженера приступили к измерениям оборудования и выяснили, что не все оборудование таки отвечает своим паспортным данным. Так как сроки поджимали, было принято решение разобрать Tsunami и определить причину.

И проблемой оказался вот этот фильтр, который стоит между входом антенны и радиоблока.

Собственно, идея была заложена интересная, но реализована, не совсем удачно. Посему пришлось удалить данный фильтр и снова запустить систему.

Но и тут нас ожидала неудача, да оборудование заработало лучше, но в тех станциях, которые стояли в зашумленных районах города, начали наблюдаться проблемы с приемником, он начал перегружаться по входу. Вход у приемника широкополосный, невзирая на качественный радиоблок от фирмы ЮБИКЬЮТИ его входные фильтры не справлялись с большой загрузкой в диапазоне.
Нами были использованы ВЧ фильтры режекторно-полосвого типа, заказанные на одном из оборонных предприятиях.

Данный фильтр имеет следующие характеристики

В качестве сотовых маршрутизаторов были использованы маршрутизаторы INFION.

Сотовые маршрутизаторы осуществляют маршрутизацию, синхронизацию оборудования на соте. Один маршрутизатор может работать с пятью активными устройствами.

Все работы были выполнены согласно нормативной документации. Наша компания произвела измерение всех параметров базовых станций и подготовила протоколы в Укрчастотнадзор.
