Радиорелейное оборудование SAF

Хотим предоставить вашему вниманию, на наш взгляд, одну из самых перспективных продуктов для построения РРЛ компании SAF Латвия.

Семейство продуктов CFM

ВЫСОКОКАЧЕСТВЕННЫЕ ЭКОНОМИЧНЫЕ РЕШЕНИЯ PDH
для построения мультисервисных корпоративных систем связи

• Обеспечение высококачественных, доступных по цене решений для беспроводной передачи данных и голоса
• Высокопрофессиональная разработка программного обеспечения и аппаратуры для радиорелейной связителекоммуникаций



• Основные клиенты - профессиональные потребители радиорелейного оборудования, в том числе :

  - Операторы связи (фиксированной, мобильной, прочие),
  - Поставщики услуг Internet,
  - Поставщики услуг (железная дорога, предприятия нефте-энергетического комплекса)
  - Правительственные учреждения (правительство, госпитали, погранохрана, пр.)
  - Корпоративные клиенты, сообщества, пр..

Линия продукции CFM

• семейства продуктов CFM
  - CFM LM, универсальная система для 8, 16 и 34 Mbps
  - CFM L4, недорогая система для 4 Mbps
  - CFM FO, полностью внешняя система для 4Mbps (Full Outdoor)

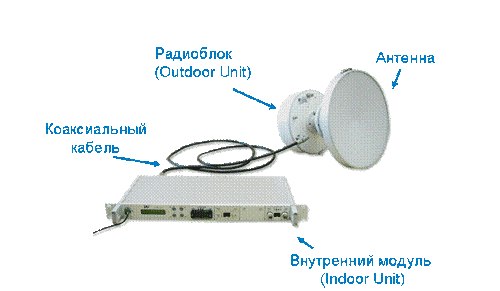

Компоненты системы

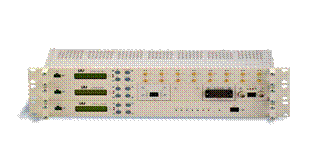

Внутренние модули CFM,общие характеристики

• Все IDU снабжены LCD/Ethernet/Последовательным интерфейсами доступа к менеджменту
• Коннектор N-типа для кабеля IDU-ODU размещен на задней панели внутреннего модуля
• Все IDU высотой в 1U приспособлены под установку в 19" монтажный шкаф, вес каждого около 2-2,5 кг
• Все IDU работают на постоянном токе, 20-72 V любой полярности
• Один оконечный комплект IDU+ODU потребляет 20-25 W, в зависимости от типа IDU и конфигурации (имеется калькулятор мощности)

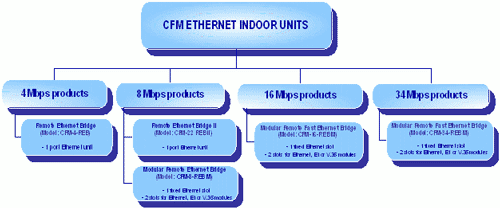

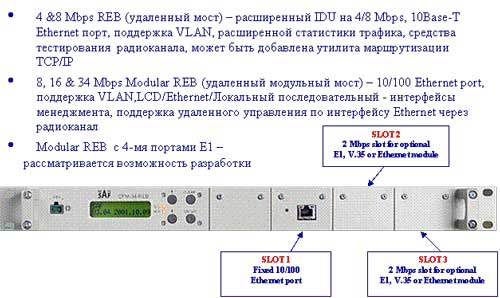

Внутренние модули Ethernet

Внутренний модуль 8 x E1

• 8xE1 IDU оканчивает полный поток емкостью в 16 Mbps в два 4-хпортовых модуля интерфейса E1
• Пропускная способность каждого из 8-ми модулей интерфейса E1 - 2 Mbps

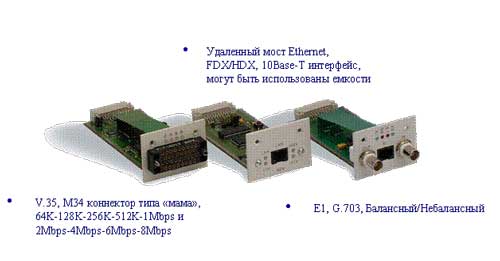

Модули интерфейсов

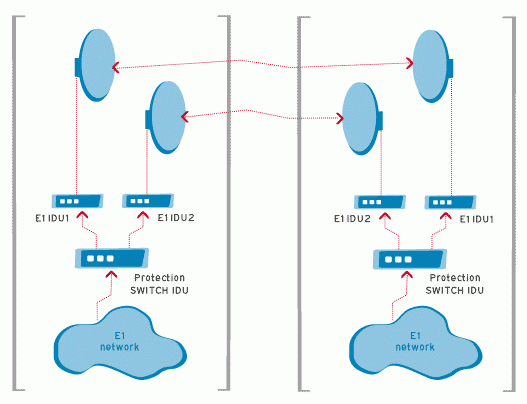

1+1 Защитное исполнение

• "Горячее" резервирование, разнесение по частоте или пространству - по выбору потребителя
• Особый IDU 1+1 поддерживает потоки емкостью 8/16/34Mbps, с возможностью настройки посредством программного обеспечения
• Резервируется критическая точка IDU - блок питания
• В состав защищенного полукомплекта входят 1xIDU и 2xODUS
• Защитное исполнение обеспечивается независимо от интерфейса передачи
• Используются 2 антенны одиночной (вер/гор) поляризации , либо антенна одиночной
  поляризации + гибкий волновод + сплиттер
• Возможно использование антенны с кросс-поляризацией

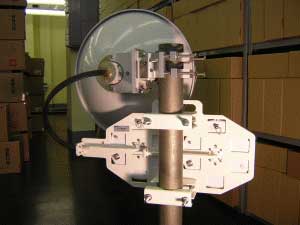

Соединение 2-х радиоблоков с одной антенной одиночной поляризации

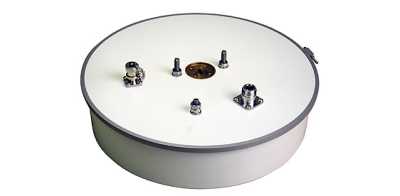

Внешний радиоблок CFM LM

• Соответствие стандартам : ITU, ETSI
• Частотные диапазоны 13/ 15/ 18/ 23 ГГц
• Емкости потока - 8, 16 или 34 Mbps
• Расстояние между каналами - 7/14/28 MHz
• Модуляция - 4FSK
• Выходная мощность передатчика +19 dBm (+/-2 dBm)
• Пороговые уровни приемника - согласно рекомендациям ETSI
• Аттенюатор выходной мощности -10 to +20 dBm
• 280 x 85 мм, 2,5 кг




Внешний радиоблок CFM L4 на 4 Mbps

• Отдельный продукт в семействе продукции CFM
  - Недорогая система
  - Замена продукции семейства AM-10 с повышенной емкостью
  - Специальная модификация радиоблока под емкость 4Mbps
• Первоначально предназначена для диапазонов 13/15/23GHz
• Приспособлена для работы со всеми CFM антеннами
• Имеются 3 Внутренних Модуля (IDU) :
  - 2xE1 модуль фиксированной конфигурации
  - Внутренний модуль Ethernet , базирующийся на модуле REB II
  - 2-хгнездовой (2+2 Mbps) внутренний модуль модульного типа
• Работает со всеми однопортовыми модулями CFM (REB, E1, V.35)


Внешний радиоблок CFM L4

• Соответствие стандартам : ITU, ETSI
• Частотные диапазоны 13/ 15/ 18*/ 23 ГГц
• Емкость потока - 4 Mbps
• Расстояние между каналами 3,5 MHz
• Модуляция - 4FSK
• Выходная мощность передатчика +19 dBm (+/-2 dBm)
• Пороговые уровни приемника
  - согласно рекомендациям ETSI
• Аттенюатор выходной мощности
  -10 to +20 dBm
• 280 x 85 мм, 2,5 кг,

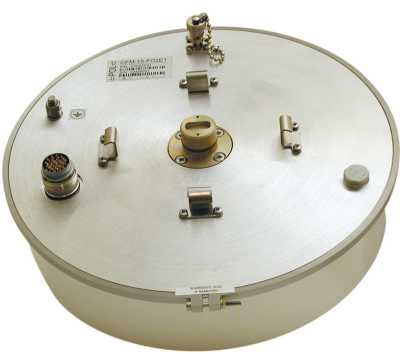

Полностью Внешний радиоблок CFM L4 FO Full Outdoor 2xE1

• Модификация радиоблока L4, совместима с L4 на уровне радиоканала
• Частотные диапазоны - 13/ 15/ 23 GHz
• К радиоблоку идет 16-жильный (8 пар) UTP кабель, обеспечивает 2xE1, питание, канал последовательного доступа (для местного управления) питание для нормально-замкнутого реле (сигнал тревоги).
• Первые варианты 2E1 - только с местным управлением
• Разработка интерфейса удаленного управления и пр. - в течение 2003

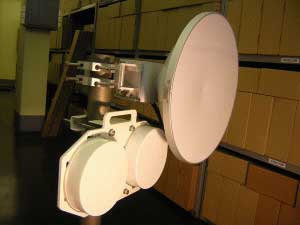

Антенны

1	25 см Линзово-Рупорная антенна Обычно обеспечивает надежную работу пролетов на расстояния до 10 км, в зависимости от требуемого порогового уровня. Добротность - 34 dBi, вес 4.0 кг вкл. модуль подстройки. Производство SAF Tehnika.
2	60 см Параболическая антенна Обычно обеспечивает надежную работу пролетов на расстояния до 15 км. Добротность - 41 dBi, вес 12.0 kg вкл. модуль подстройки. Производство COMHAT- PROVEXA (Швеция).
3	1.20 м Параболическая антенна Обычно обеспечивает надежную работу пролетов на расстояния до 15-40 км. Добротность - 46 dBi, вес 35.0 kg вкл. модуль подстройки. Производство COMHAT- PROVEXA (Швеция).

Линия продукции радиоблоков CFM.

• Совместимость по стандарту : ITU, ETSI
• Диапазоны частот 7/ 8/ 13/ 15/ 18/ 23/ 26/ 38 GHz
• Емкости потоков :
  • L4 - 4Mbps
  • LM - 8, 16 или 34 Mbps
• Тип модуляции 4FSK
• Выходная мощность передатчика +19 dBm (+/-2 dBm)
• Аттенюатор выходной мощности : от -10 до +20 dBm
• 280 x 85 мм, 2,5 кг

Общие характеристики системы управления.

• Каждый внутренний модуль снабжен контроллером системы управления с набором IP протоколов
• Местное и удаленное управление
• Функционирование системы управления обеспечивается интерфейсом "командной строки" (CLI)
• Серверы Telnet , WEB и SNMP
• Доступ обеспечивается по Терминальному порту (RS-232), порту Ethernet port и ЖКД/кнопки
• Статистика работы РРС, информация о состояниях портов, "трапы"


Система управления, функции интерфейса.

• ЖКД/кнопки - инструмент непосредственного мониторинга и базовой конфигурации
• Telnet/терминал- полнофункциональная система управления и мониторинга
• Web страница - мониторинг и 'неразрушающая' конфигурация
  (интерфейсы, емкости потоков, "петли", и пр.)
• SNMP - для мониторинга и статистики, "трапов", может быть интегрирована с любой
  платформой SNMP (HP OV и другими)
• Присутствует возможность конфигурации


Преимущества

• Основные преимущества
  - Высокое качество
  - Высокая надежность,
  - Отличное соотношение цена.исполнение,
  - Гибкие интерфейсы, подстраиваемые под нужды клиента,
  - Система менеджмента с дружественным интерфейсом,
  - Простая и быстрая инсталляция,
  - Сокращение издержек по интеграции системы

• Мы предлагаем нашим клиентам
  - Короткое время доставки,
  - Гибкий подход к бизнес-нуждам и длительную поддержку,
  - Быстрое оказание услуг во время гарантийного и послегарантийного периода

Мы готовы ответить на все ваши возникшие вопросы, предоставить необходимые материалы для ознакомления.

По всем возникшим вопросам вы можете написать нам info@saf.com.ua или info@imc.org.ua.
