РАДИОМАРШРУТИЗАТОРЫ ВСЕПОГОДНЫЕ

Назначение

РЭС «РАПИРА» - система, относящаяся к классу pre-WiMAX, предназначенная для создания территориально-распределенных широкополосных сетей беспроводного абонентского доступа к ресурсам Интернет, телефонии и других сетей общего пользования, а также создания корпоративных и ведомственных сетей с интеграцией голоса, видео, телеметрии и т.д.

Поддерживаемые топологии

РЭС «РАПИРА» позволяет строить простые и разветвленные сети произвольной конфигурации. Оборудование может быть использовано для создания магистральных скоростных каналов «точка-точка», протяженных линий связи с ретрансляцией, или сотовых сетей «точка-многоточка» с базовыми станциями и множеством клиентов.

Функциональный состав серии

Система РЭС «РАПИРА» состоит из:

беспроводных маршрутизаторов «РАПИРА», имеющих 1 или 2 радио интерфейса
направленных планарных антенн с усилением 20-26dB
узконаправленных параболических антенн с усилением 28-34dB
секторных антенн с диаграммами направленности 30-120° в горизонтальной плоскости и усилением 14 -17dB
встроенных усилителей с выходной мощностью до 0.4 - 1 Ватт.

Беспроводные маршрутизаторы РЭС «РАПИРА» могут работать в режиме базовой станции (БС), абонентской станции (АС), а также базовой станции с ретрансляцией (WDS Repeater). Существует модификация маршрутизатора с двумя радио интерфейсами, каждый из которых может быть переведен в режимы АС или БС

В зависимости от функционального назначения и рассчитанных параметров линии радиомаршрутизатор комплектуется секторной антенной (антеннами) для базовой станции или направленными – для абонентской станции или канала точка- точка.

Краткое описание системы

Радиомаршрутизатор «РАПИРА» имеет всепогодное исполнение, что дает возможность размещать его в непосредственной близости от антенны и использовать для соединения ВЧ кабель кратчайшей длины.

Оборудование предназначено для работы в частотных диапазонах2.3 - 2.5 ГГц,4.9 – 6.1 ГГц.

Максимальная скорость передачи в канале до 108 Мбит/с. Эффективная пропускная способность до 30 Мбит/с. Максимальная дальность для каналов точка-точка - 50 км (при использовании параболических антенн 32 dB на скорости 6 Мбит/с). Предусмотрен специальный режим работы XR на пониженных скоростях (3 – 0.25 Мбит/c), увеличивающий чувствительность устройства на 10-13dB в случае резкого снижения уровня сигнала. В качестве БС РЭС «РАПИРА» позволяет организовать одновременную работу до 128 клиентов на сектор.

Радиомаршрутизатор РЭС «РАПИРА» имеет встроенные функции маршрутизатора, брандмауэра и сервера VPN, что позволяет сэкономить на этих устройствах и снизить стоимость инсталляции для каждого конечного клиента при использовании в качестве абонентской станции АС.

Типовые значения дальности и скорости

Типовые значения дальности работы оборудования рассчитаны для доступности канала 0,9995 (ITU 530-8). Запас в энергетике радиолинка 25dB.

Указанные дальности обеспечиваются при наличии прямой видимости, отсутствии помех в рабочей полосе частот, качественном монтаже разъемов, длине кабеля СВЧ марки 8D-FB не более 1метра и правильной юстировке антенн.

Таблица 1. Максимальная длина канала "точка-точка"

Применяются параболические антенны диаметром 0.9м с коэффициентом усиления 30 dB.

Скорость:	54 Мбит/c	36 Мбит/с	24 Мбит/с	18 Мбит/с	6 Мбит/с
Без усилителя, 50 мВт	6 Км	14 Км	22 Км	32 Км	50 Км
С усилителем 250 мВт	15 Км	28 Км	38 Км	50 Км	80 Км

Таблица 2. Организация связи между базовой станцией и абонентом

Применяются параболические антенны с коэффициентом усиления 30 dB со стороны абонентов и секторная антенна (16dB, 7° x 60°) со стороны базовой станции. Примерный расчет скоростей по направлениям (к абоненту / от абонента).

Расстояния, км	1 км	2 км	3 км	4 км	5 км	7 км	9 км	30 км
БС: 250 мВт, Абонент: 50 мВт	54 / 48	54-36 / 36-24	48-24/ 24-18	36-24/ 18-12	36-18/ 18-9	24-18/ 12-6	24 - 12 / 9- 6	0.5 XR / 0.25 XR

Близкие абоненты в условии городской застройки могут работать при отсутствии прямой видимости (NLOS), возможность такой работы для конкретного абонента должна определяться экспериментально.

Конфигурация с 2 секторными антеннами Радиовынос сектора Ретранслятор

Технические характеристики:

Радио
Диапазоны частот	Нижний диапазон 2.3-2.4 ГГц (нестандартный, доступен в России) 2.4-2.5 ГГц (ISM)

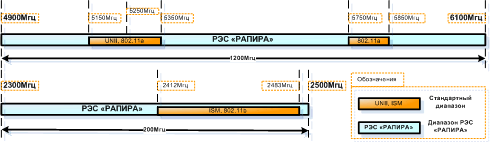

	Верхний диапазон 4.9-5.15 ГГц (нестандартный) 5.15-5.35 ГГц ( FCC UNII 1,2) 5.35-5.47 (нестандартный) 5.47-5.725 ГГц (европейский, ETSI) 5.725-5.850 ГГц ( FCC UNII 3) 5.85-6.10 (нестандартный, доступен в России)
Шаг сетки частот	5 Мгц
Технология расширения спектра	OFDM (IEEE 802.11a) – для верхнего диапазона CCK, OFDM (IEEE 802.11b/g) для нижнего диапазона
Модуляция	CCK: BPSK, QPSK, QAM16, QAM64
Скорость передачи	Нормальный режим:54, 48, 36, 24, 18, 12, 9, 6 Мбит/с Турбо режим: 108, 96, 72, 48, 36, 24, 18, 12 Мбит/с
Выходная мощность передатчика	Обычная версия: От 14 до19 dBm (в зависимости от выбранного канала и скорости передачи). Типовые значения: 50мВт 5–6ГГц, 65мВт 2.4ГГц Версия PA с усилителем: От 24 до 27 dBm (в зависимости от выбранного канала и скорости передачи). Типовые значения: 400мВт 5-6ГГц 6-18Мбит/c; 250мВт 2.3ГГц; 450мВт 2.4ГГц
Чувствительность приемника пороговая	Нормальный режим: OFDM –70 dBm @ 54 Мбит/с –74 dBm @ 48 Мбит/с –78 dBm @ 36 Мбит/с –82 dBm @ 24 Мбит/с –85 dBm @ 18 Мбит/с –87 dBm @ 12 Мбит/с –88 dBm @ 9 Мбит/с –90 dBm @ 6 Мбит/с CCK -88 dBm @ 11 Мбит/c -90 dBm @ 5.5 Мбит/c -92 dBm @ 2 Мбит/c -93 dBm @ 1 Мбит/c	Режим XR (сверхчувствит.) OFDM -93 dBm @ 3 Мбит/с -95 dBm @ 2 Мбит/с -98 dBm @ 1 Мбит/с -100 dBm @ 0.5 Мбит/с -103 dBm @ 0.25 Мбит/с
		Турбо режим: OFDM –67 dBm @ 108 Мбит/с –71 dBm @ 69 Мбит/с –75 dBm @ 72 Мбит/с –79 dBm @ 48 Мбит/с –82 dBm @ 36 Мбит/с –84 dBm @ 24 Мбит/с –85 dBm @ 18 Мбит/с –86 dBm @ 12 Мбит/с
Ширина спектра сигнала по уровню –3dB	Нормальный режим:20МГц Турбо режим:40 Мгц
Эффективная пропускная способность	до 30 Мбит/с (в турбо режиме)
Связь без прямой видимости	Возможна в отдельных случаях
Разъем для антенны	Разъем N-типа Female (розетка), 50 Ом, 1-2шт
Безопасность радио, скремблирование	WPA-PSK, WPA-EAP с шифрованием TKIP и AES; WEP (64, 128, 154)
Способы доступа к среде	POLLING (PCF), режим централизованной раздачи маркера – неколлизионный адаптивный динамический поллинг (опрос)
	CSMA/CA (DCF), с разрешением коллизий - режим совместимости 802.11 a/b/g
Количество клиентов на сектор	150
Управление выходной мощностью	Да, 0 – 100%
Динамический выбор скорости	Да, в зависимости от SNR и потерь в канале

Сетевые функции
Удаленное управление	SSH; Telnet; HTTP; SNMP
Средства мониторинга	Монитор эфирного и трафика реального времени Диагностические утилиты ping, traceroute, tcpdump Системный журнал – локальный и на сервере syslog Сбор статистики по Ethernet и беспроводному интерфейсу Мониторинга уровня помех и скорости соединения для каждого клиента, ассоциированного с базовой станцией Измеритель силы сигнала, используемый для нахождения оптимального положения антенн
802.1d мост	Да, поддержка spanning tree
Маршрутизация	Статическая, RIP1, RIP2, OSPF, BGP4+
Поддержка VLAN	Да
Объединение коротких пакетов	Да, Packet Bursting + Fast Frames.
Фрагментация длинных пакетов	Да, на уровне MAC
Брэндмауэр, Firewall	Динамический, статический NAT (DNAT, SNAT) Простые и расширенные списки доступа (access lists) Анализ пакетов до уровня приложений (level 7 OSI)
Сервер доступа	PPPoE PPtP, VPN( туннели) Аутентификация PAP, CHAP, MS-CHAP(v2) Шифрование MPPE
Поддержка Radius	Да
Управление полосой пропускания, QoS	Да, на уровне IP: шейпинг, классификация, приоритезация трафика.
DHCP клиент / сервер встроен	Да / Да
HOTSPOT	Да. Функция eeZee - подключение клиентов с произвольными сетевыми настройками, Captive Portal - аутентификация через WEBпо логину и паролю, RADIUS
Аппаратная защита от зависаний	Да, аппаратный + программный watchdog

Физические характеристики
Исполнение	Внешнее, всепогодное
Диапазон рабочих температур	-35°... 55° C Полярная версия -65°... 55° C
Влажность допустимая	100%, герметичность удовлетворяет IP67
Корпус	Алюминиевый, литой
Размеры устройства без крепежа	200 * 165 * 45мм
Размеры упаковки / коробки	380 * 290 * 75мм / 593939 см, в коробку входит 10 упаковок
Вес нетто / брутто	2 Кг / 2,5 Кг
Крепление	На трубу диаметром 20-50 мм , кронштейн с хомутами в комплекте Кронштейн для стенового монтажа - опция
Питание	Напряжение питания: 12 - 18В, разрешено питание от ИБП пост. тока В комплекте имп. БП ~ 220-240В, 50-60Гц– 18В, 1А Потребляемая мощность не более 18Вт Полярная версия Напряжение питания: 48В, разрешено питание от ИБП пост. тока В комплекте имп. БП ~ 220-240В, 50-60Гц– 48В, 1.37А Потребляемая мощность не более 40Вт
Удаленное питание	Через проводный интерфейс, до 100м, не требует отдельного питающего кабеля PoE инжектор питания в комплекте
Проводный интерфейс	Ethernet 10/100BaseT, витая пара. Герметичный кабельный разъем RG 45 Cat. 5e в комплекте
