Оборудование радиодоступа DTLE

Оборудование радиодоступа DTLE используется для передачи цифровых потоков Е1, аналоговых телефонных линий и каналов Ethernet и предназначено для предоставления современных беспроводных мультисервисных и универсальных услуг в конфигурации «точка-точка» или «точка-многоточка» на расстояние до 50 км в прямой радиовидимости.

Базовый блок может иметь интерфейсы V5.1, Е1, FXO и 10/100BaseT, абонентские блоки – Е1, до 4 FXS и 10/100BaseT.

В диапазонах 150-170 и 394-450 МГц оборудование DTLE используется в качестве малоканальных радиорелейных линий для передачи до 2Е1 и канала Ethernet с пропускной способностью до 4 Мбит/с, в диапазоне 307-344 МГц - в качестве радиоудлинителей для передачи до 4-х неблокированных телефонных линий и канала Ethernet с пропускной способностью до 512 кбит/сек.

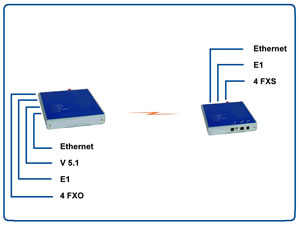

Схема связи «точка-точка»

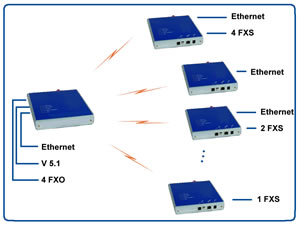

Схема связи «точка-многоточка»

Технические характеристики

Наименование	Параметры
Диапазоны частот, МГц	150-170; 307-343; 394-450 МГц
Режимы передачи	FDD, TDD
Шаг сетки частот	12,5/25 кГц
Мощность передатчика	10 мВт - 5 Вт (10-37 dBm)
Рекомендуемое усиление антенны	8 - 15 dBi
Коэффициент шумов не более	5 dB
Чувствительность приемника	- 90 dBm
Стабильность частоты	1 ppm
Тип модуляции	COFDM: QAM-4 до QAM-16384
Количество несущих	до 108
Температурное исполнение	- 5°C … +45°C; - 40°C … +45°C, для подантенного монтажа
Размеры, вес абонентского блока	170 x 190 x 60 мм; 1,5 кг
Потребление, не более	30 ВА
Питание (адаптер)	100-240 VAC, 50/60 Hz
Дальность связи для прямой радиовидимости	до 50 км
Скорость передачи данных в полосе	25 кГц - 64-256 кбит/сек 50 кГц - 128-512 кбит/сек 100 кГц - 256-1024 кбит/сек 250 кГц - 512-2048 кбит/сек 500 кГц - 1024-4096 кбит/сек
Спектральная эффективность	до 10 бит/сек/Гц
Голосовые кодеки	PCM 64 кбит/сек (G.711) CS-ASELP 8 кбит/сек (G.729)
Интерфейсы базового блока	V5.1, Е1, FXO, 10/100BaseT, RS-232(USB)
Интерфейсы абонентского блока	Е1, FXS, 10/100BaseT, RS-232(USB)
