Цифровые радиорелейные линии ALCOMA

Цифровые РРЛ ALCOMA серии ALххD

В линейку цифровых РРЛ АЛКОМА входят линии трех частотных диапазонов: 10, 13 и 18ГГц. Максимальная пропускная способность канала составляет 4Е1 для диапазона 10 ГГц и 16Е1 для диапазонов 13 и 18ГГц, при этом максимальная длина одного пролета составляет до 60 км (в зависимости от пропускной способности и частотного диапазона).

Самой экономически эффективной серией цифровых линий АЛКОМА являются РРЛ диапазона 10 ГГц. Диапазон передаваемых скоростей — Е1, 2Е1 и Е2. Максимальная длина пролета в зависимости от скорости потока составляет 60 км. Такой пролет обеспечивается большой выходной мощностью внешнего блока 100 мВт, очень чувствительным приемником (минимальный уровень чувствительности 92 дБмВ при BER 10 –4 ) и использованием параболических антенн 1,2 м с усилением 40дБ. РРЛ AL10D состоят из стандартного набора блоков (внутренний и внешний с антенной). В качестве внутреннего модуля выступает мультиплексор E1 или Е2, объединенный с модулятором FSK. При этом максимальный уровень энергопотребления составляет 60 Вт, что позволяет в некоторых случаях использовать даже солнечные батареи для питания РРЛ. Для пролетов, требующихкрайне стабильной работы РРЛ, AL10D может быть оснащена комплектом резервирования с полностью автоматическим переключением.

В состав AL10D включена система самодиагностики оборудования, состоящая из целого ряда специальных датчиков и светодиодных индикаторов. Так, например, в случае неправильной скорости передачи данных система издает специальный звуковой сигнал. Самодиагностика очень эффективно проявила себя при инсталляции и первичной настройке системы, позволяя точно определять тип неполадки, значительно сокращая время настройки РРЛ. РРЛ диапазонов 13 и 18 ГГц отличаются более совершенными техническими параметрами и по качеству связи не уступают ведущим производителям цифровых РРЛ, например Ericsson или Nokia. Одним из улучшений в этих РРЛ является использование модуляции QPSK (в РРЛ 10 ГГц модуляция FSK) и наличие встроенного моста Ethernet в "скоростных" вариантах линий. Также, как и серия 10 ГГц, серии 13 и 18 ГГц РРЛ имеют встроенную возможность работы с системой автоматического резервирования.

Все три серии РРЛ имеют встроенную комплексную систему диагностики и управления (в серии 13 и 18 ГГц эта система значительно расширена по сравнению с серией 10 ГГц), находящуюся под управлением специального пакета ПО. Программный пакет IP STACK работает под управлением операционной системы Windows и позволяет получить исчерпывающие данные о выходном уровне РЧ-сигнала, состоянии модема на обоих концах линии, посмотреть подробный файл истории отказов, получить данные о текущем коэффициенте ошибок (BER).

Коммуникация с РРЛ осуществляется с помощью протокола SNMP. IP STACK дает возможность контролировать и управлять как локальной станцией, так и удаленной, что значительно облегчает функции управления сетью РРЛ.

Внешние приемопередающие ВЧ блоки цифровых РРЛ АLКОМА имеют перестраиваемые во всем частотном диапазоне синтезаторы частоты, выполненные с использованием самых последних достижений микроэлектроники (MMIC, ASIC и FPGA). Максимальная длина кабеля от модема (внутреннего блока) до антенного блока может составлять 200 м.

Технические параметры цифровых РРЛ

Серия AL
Частотный диапазон, ГГц	10,7 — 11,7	12,75 — 13,25	17,7 — 19,7
Пропускная способность	Е1, 2E1, 4E1, Е1+10Ethernet	2E1, 4E1, 16E1, E3+E1, 10/100 Ethernet+E1	2E1, 4E1, 16E1, E3+E1, 10/100 Ethernet+E1

ПЕРЕДАТЧИК
Передающий источник	синтезаторный ГУН
Стабильность частоты, ppm	±10
Тип модуляции	4FSK	QPSK	QPSK
Передаваемая полоса, МГц	3,5/7/14	7/14/28	7/14/28
Выходная мощность, дБм		15 (22)
Шаги настройки частоты , МГц	0,25	0,25	2,5

ПРИЕМНИК
Приемный источник	синтезаторный ГУН
Порог чувствительности, (дБм) при:
10 –6 BER	–86/–84/–82	–86/–84/–83	–86/–84/–82
10 –3 BER	–83/–82/–79	–83/–81/–78	–82/–80/–77

ДИАПАЗОН ДОПУСТИМЫХ ТЕМПЕРАТУР
Внешний модуль, °С.	от –40 до +55
Внутренний модуль, °С	от 0 до +50

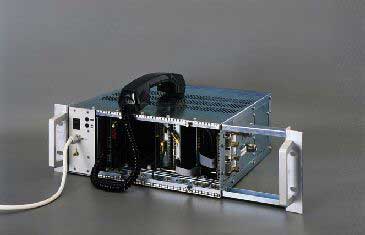

Включение в состав РРЛ дополнительного мультиплексора РСМ-30U позволяет получить экономичное беспроводное соединение "точка-точка", позволяющее передавать до 30 голосовых каналов или каналов данных (по 64 кбит/с). РСМ-30U (рис. 3) конструктивно состоит из входных интерфейсных модулей и выходного мультиплексора (интерфейс связи с модемом Е1). Конструктив блока 3RU 19" позволяет разместить до 15 различный интерфейсных карт. Такой выбор конфигурации позволяет получать универсальные решения практически для любых задач, связанных с локальной телефонией или передачей данных с максимальной скоростью 2 Мбит/с.

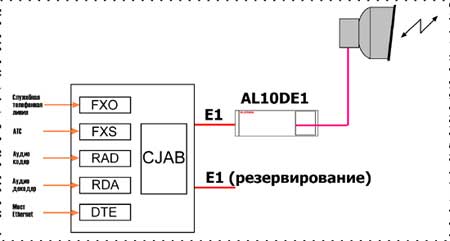

Интерфейсные модули могут быть следующих типов:

двухпроводной телефонный интерфейс FXS, который может использоваться для обеспечения служебной диспетчерской связи;
двухпроводной интерфейс телефонных станций (АТС) FXO, использующийся для организации цифрового канала между двумя цифровыми АТС;
двух- или четырехпроводной интерфейс E&M, предназначенный для организации канала мониторинга и управления;
интерфейс цифровых каналов V.35/X.21, RS-232 и V.36/RS530 — для передачи данных;

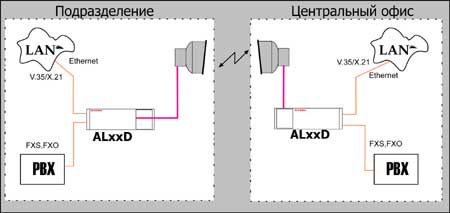

интерфейс Ethernet для организации канала связи между двумя сетями LAN;
интерфейс аналогового или цифрового аудио (RAD/RDA) для организации цифрового канала передачи аудиосигнала;
в качестве интерфейсного модуля может выступать цифровой интерфейс ISDN.

Входной уровень телефонного (FXS и FXO) и контрольного (E&M) интерфейсов с помощью встроенной системы регулировки уровня сигнала можно регулировать в диапазоне от +4 до –14 дБ.

Модуль цифровых интерфейсов V.35/X.21 и V.36/RS530 позволяет выбирать источник синхронизации: внутренний или внешний. Передаваемая скорость может быть от 1х128 до 1х1024 или 2х64 кбит.

Наличие 2 выходных интерфейсов Е1 у блока РСМ-30U позволяет получать систему автоматического резервирования канала передачи. В случае пропадания связи на основном выходе блок переключает выход на резервный. Обратный переход происходит также автоматически при появлении канала на основном выходе.

Для решения часто возникающих задач, когда имеется или слишком большая длина пролета, или особенности рельефа не позволяют воспользоваться одним пролетом, АLCOMA предлагает решения для активной и пассивной ретрансляции. При активной ретрансляции всегда происходит демодуляция аналогового передаваемого сигнала в цифровой поток. Для 4 Е1 разработано специальное решение активного ретранслятора. При передаче 4 потоков Е2 модем ретранслятора имеет на выходе не 4 канала Е1, а один выход Е2. Такой вариант позволяет избежать ненужных операций мультиплексирования и демультиплексирования, повышая надежность канала связи.

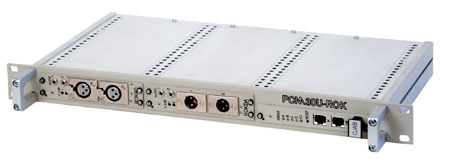

Среди интерфейсных модулей особое внимание заслуживают RAD и RDA. Это универсальные модули (кодеры и декодеры), позволяющие передавать в канале Е1 от одного (некомпресированного) до семи (с компрессией) аудиоканалов высокого качества. При организации канала передачи аудиосигналов блок РСМ-30U конструктивно выделяется в самостоятельное устройство, способное работать не только с цифровыми РРЛ Е1, но и с HDSL или оптоволоконным канальным оборудованием.

Использование RAD/RDA позволяет или проектировать новые цифровые Е1-каналы передачи аудиоинформации, или без дополнительных сложностей модернизировать уже существующие цифровые Е1-системы для передачи аудиоинформации. Этот вариант может оказаться весьма экономичным для тех организаций, которые имеют Е1-пролеты, емкости которых становятся уже недостаточными для передачи информации, но при этом имеющих необходимость в качественной передаче аудио каналов. Восемь режимов передачи аудио с компрессией MPEG 2

Layer II audio позволяют выбрать наилучший вариант для каждого решения. Помимо передачи цифровых (AES/EBU) или аналоговых аудиоканалов с симметричным аудиоинтерфейсом, возможна передача дополнительных данных по последовательному порту RS232 со скоростями до 19200 бит/с. Возможность передачи дополнительных данных крайне важна для радиостанций, использующих систему RDS. Кроме RS232, RAD/RDA позволяет передавать TTL-сигналы аварийных реле или т.п.

Характеристики RAD/RDA

Габариты, мм	3RU 19" стойка (480 x 425 x 135)
Вес, кг	3,7
Источник питания, В	230
Выходной интерфейс	Е1 G.703 (электрический) E1 FO (оптический SM или MM)
Частота дискретизации аудио, кГц	48
Неравномерность АЧХ в полосе 20 Гц — 21,6 кГц	<+0,1 дБ
в полосе 21,6 кГц — 22,4 кГц	<+1,4 дБ
в полосе >26,4 кГц	–75 дБ
КНИ, дБ	0,025
Динамический диапазон, дБ	>93
Входной/выходной импеданс	>15 кОм или 600 Ом

Возможность работы RAD/RDA в ведущем или ведомом режимах предоставляет уникальную возможность работы с симплексным каналом Е1. Уникальной такая возможность является потому, что возникает реальная экономия средств, вложенных в оборудование. Зачастую дуплексная связь является избыточной, и поэтому возможность экономии без ущемления возможностей системы очень оправдана в наших условиях.
